挖掘机工作臂结构三维设计模型

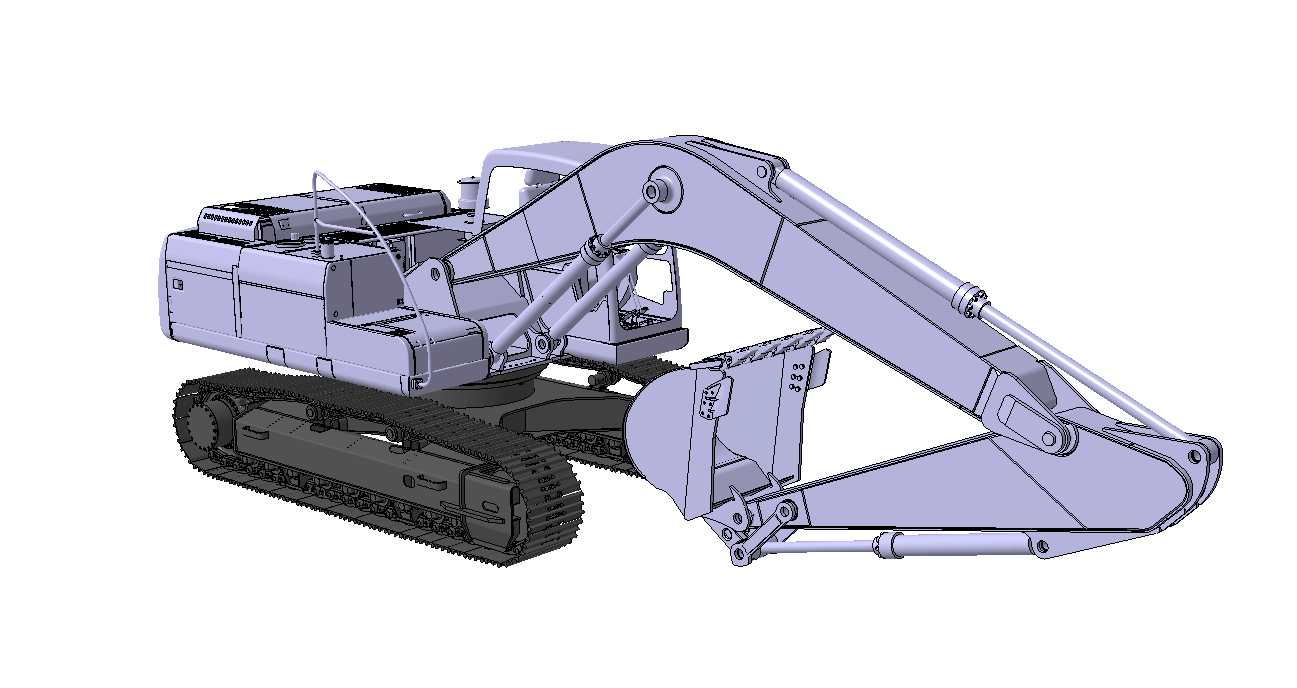

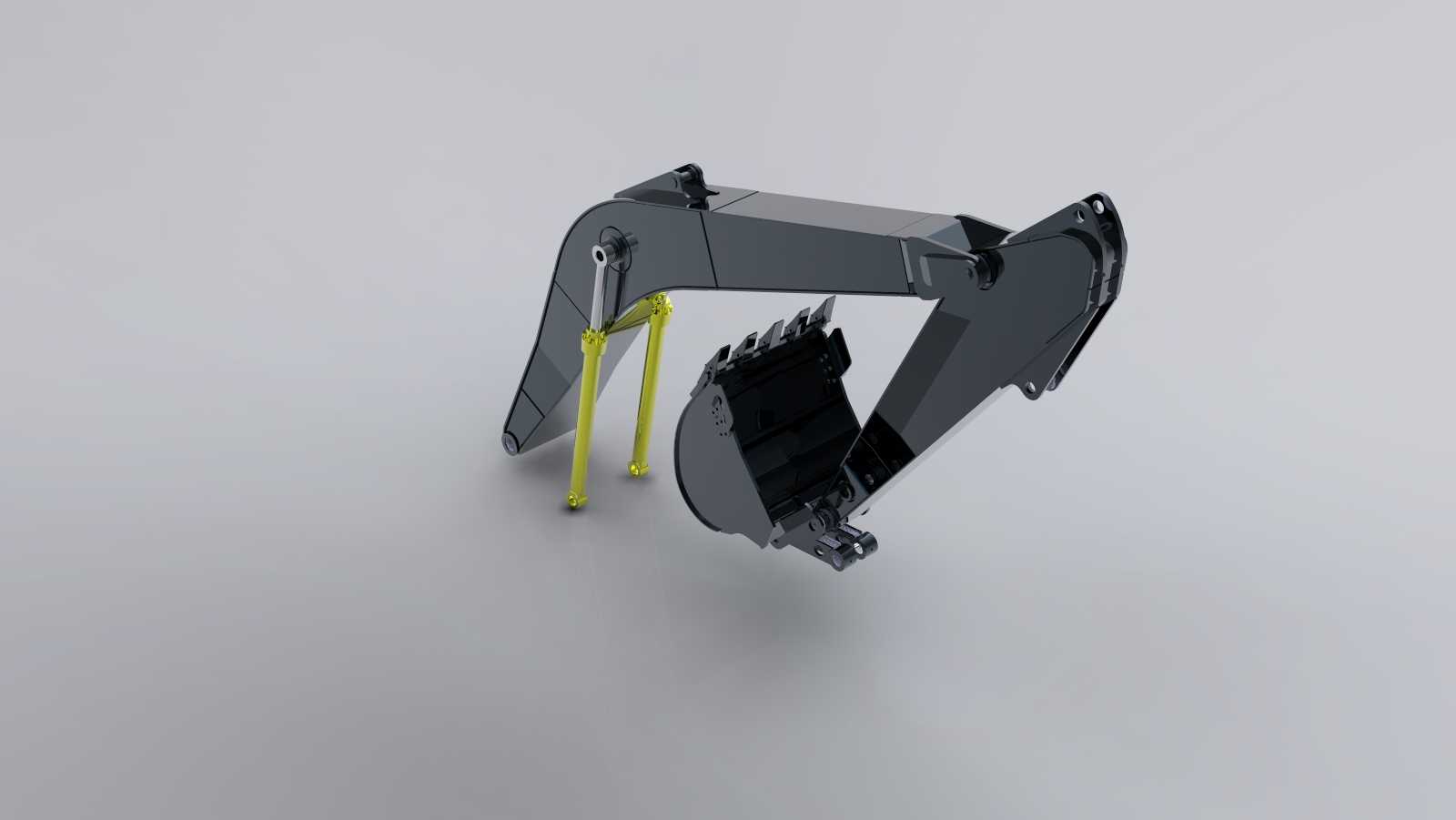

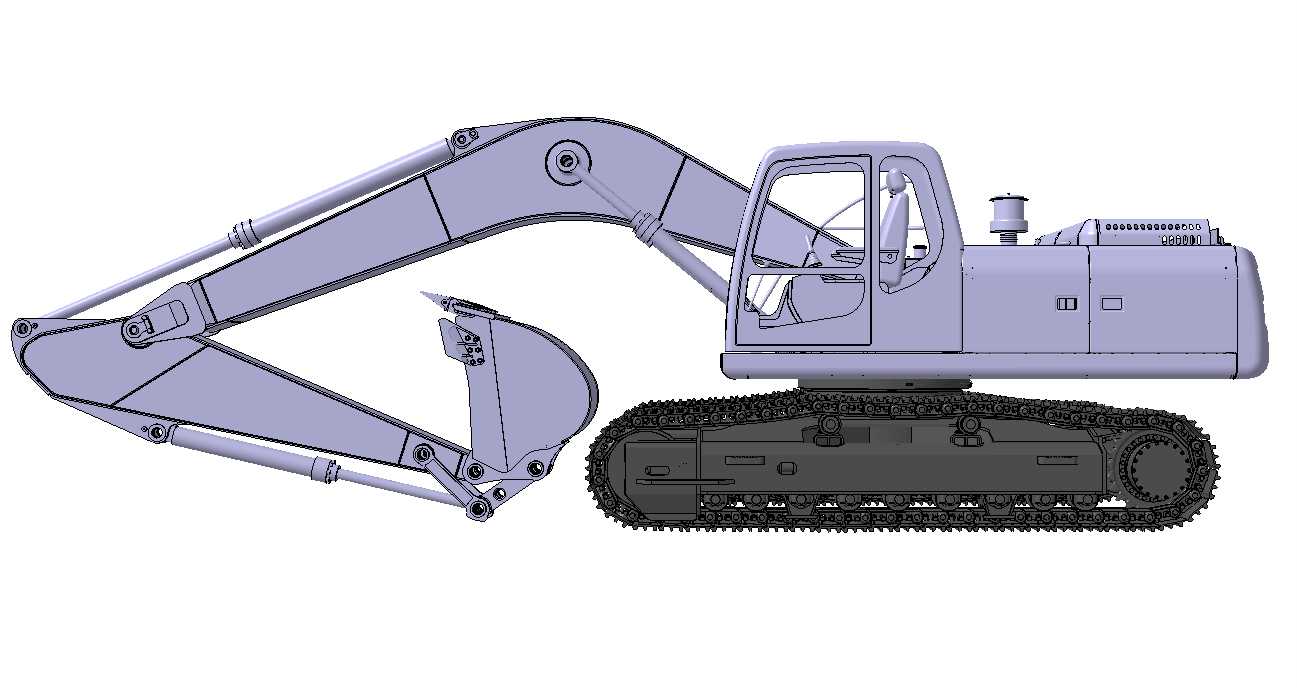

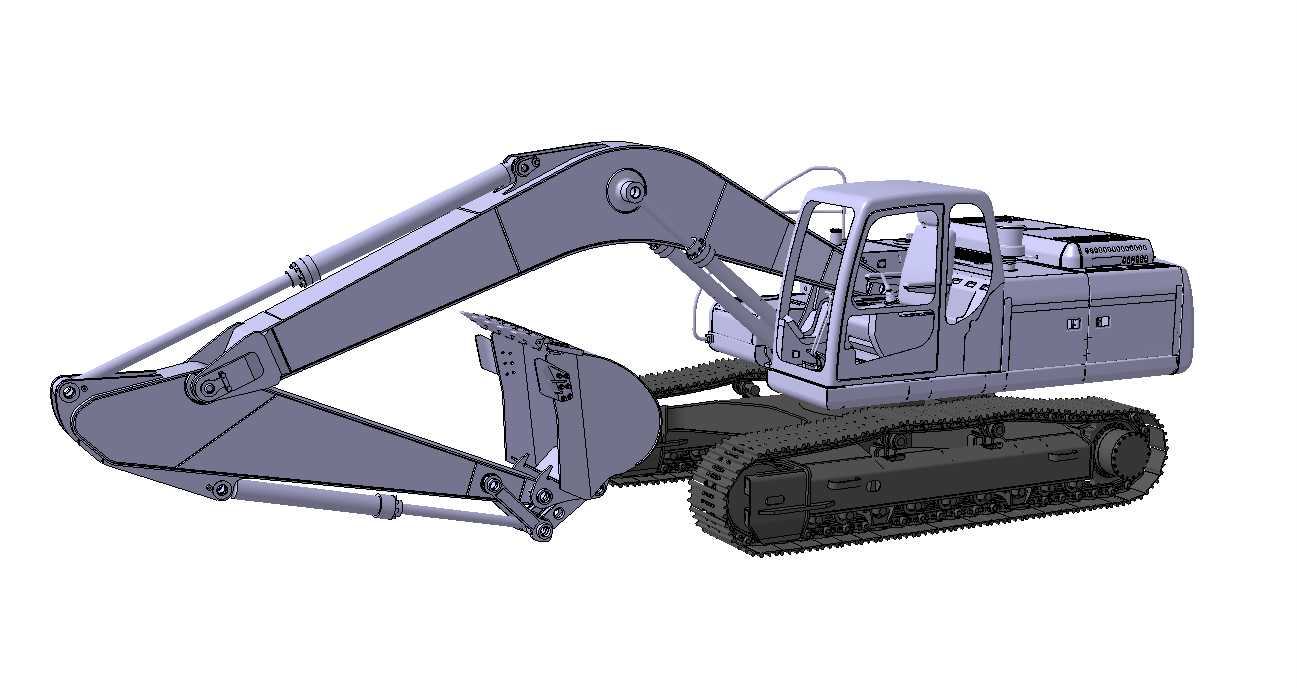

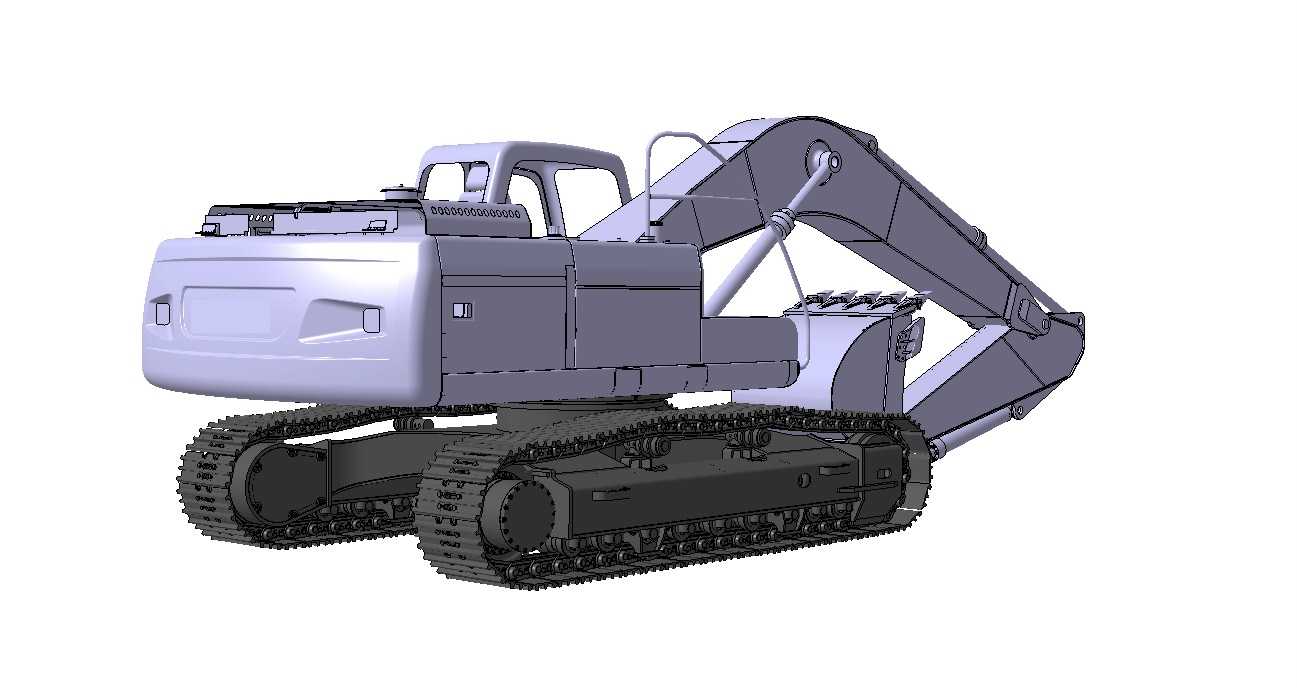

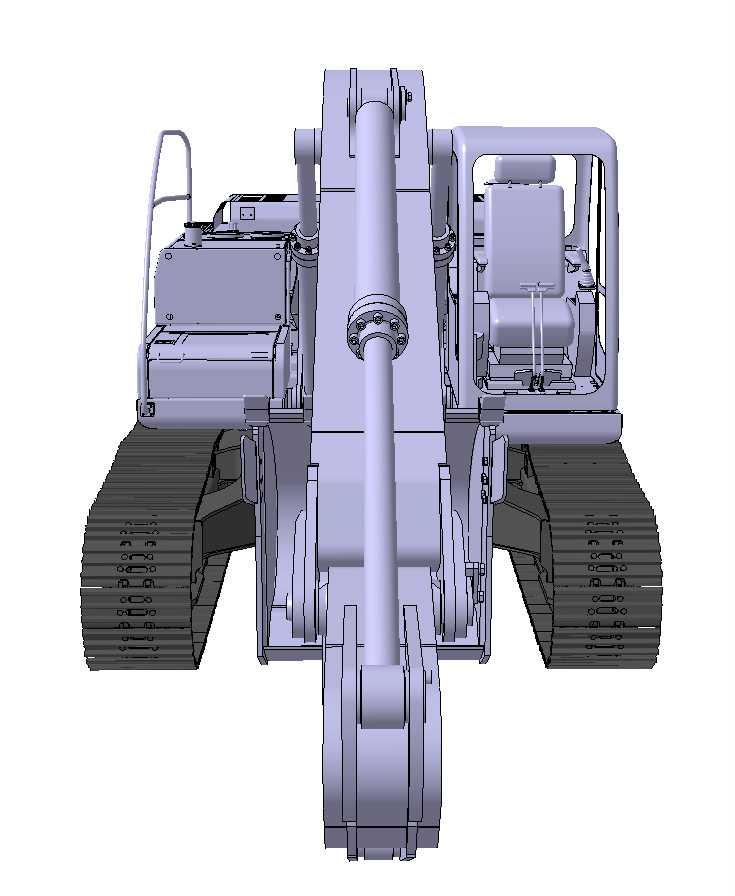

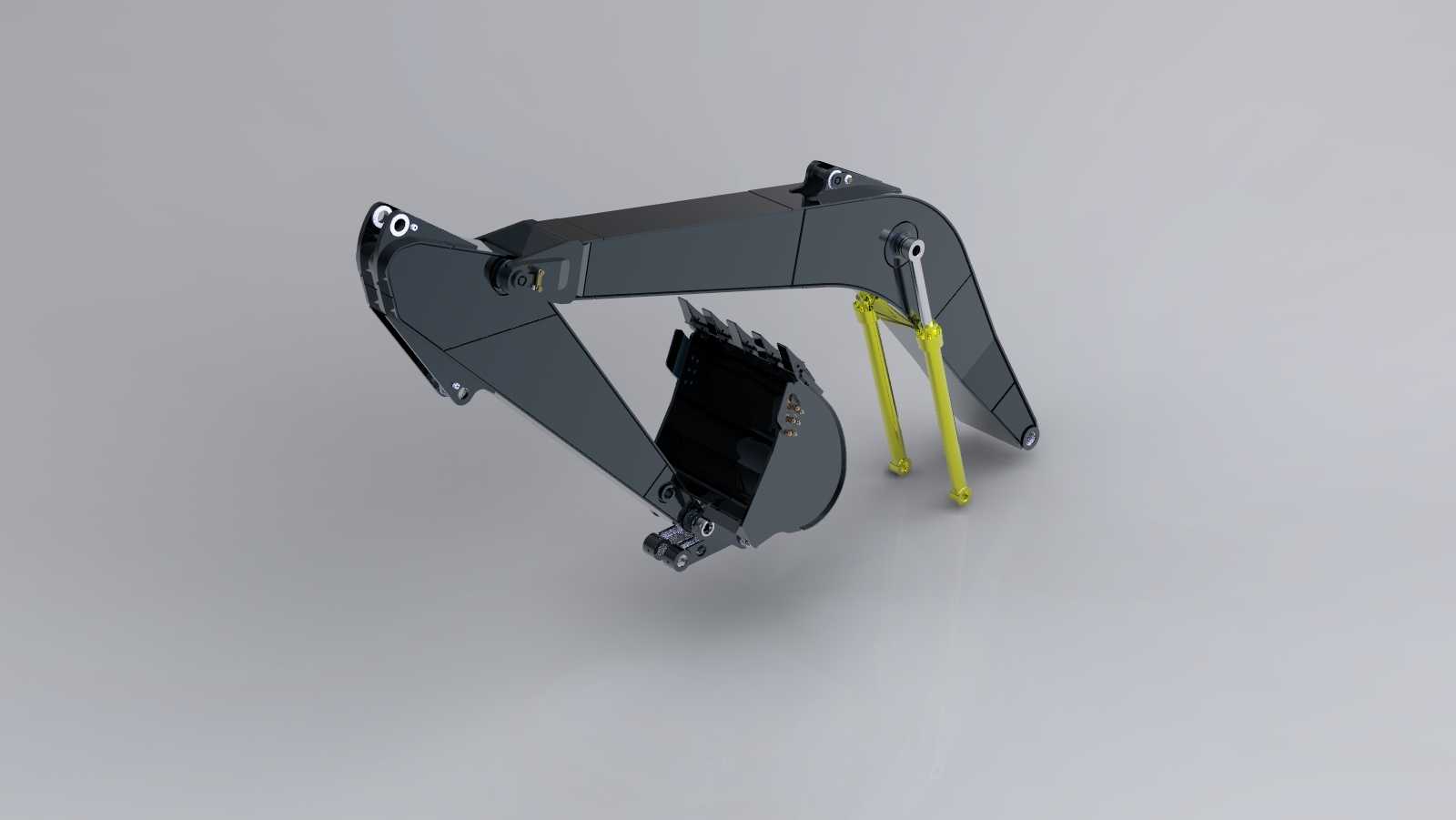

　　这套模型还原了挖掘机前端作业执行端的完整结构，覆盖动臂、斗杆、铲斗以及配套液压支撑部件的全部装配关系，可直接用于土方作业设备的结构校核、作业范围仿真以及改装方案验证。从实际工况适配来看，该结构主要面向1.5-3吨级小型挖掘设备的作业需求，适配市政管网开挖、农田水利修整、厂区小型土方转运、园林绿化整地等常见作业场景，这类场景普遍作业空间狭窄，对工作臂的回转避让能力、近距离挖掘精度有较高要求，模型中各铰接点的位置参数完全匹配小型挖机的安装边界，可直接对接主机平台的动臂基座安装位，无需额外调整连接法兰的孔位坐标。

　　从功能设计逻辑来看，整个工作臂采用三铰点连杆匹配双液压油缸的布局，其中动臂支撑油缸采用斜置安装方式，在举升初始阶段可提供更大的支撑力矩，避免重载举升时出现油缸泄压导致的臂架下沉问题；斗杆与铲斗的铰接位置经过力矩优化，在挖掘深度达到最大设计值时，斗杆油缸仍能保持足够的推压作用力，不会出现挖掘力断崖式下降的情况。铲斗的斗唇角度采用32度切入角设计，适配黏土、砂土、松散砾石等常见土质的切削需求，斗背的圆弧过渡结构可减少提斗过程中土体的粘附阻力，降低提升阶段的液压负载。

　　结构细节上，所有臂架主体采用箱型焊接结构的建模逻辑，内部预留了加强筋的安装位置，对应实际生产中不同负载等级的臂架可通过调整加强筋厚度、板材壁厚来适配，无需改动外部安装尺寸；各铰接位置的衬套安装位、润滑油道预留结构都做了1:1还原，建模时已经考虑了铰接销轴的装配间隙，仿真运动过程中不会出现结构干涉问题。液压油缸的安装耳环采用关节轴承适配结构，可补偿作业过程中臂架形变带来的同轴度偏差，避免油缸杆受径向力导致的密封件过早磨损。从安装边界来看，整套工作臂在完全收拢状态下的前端伸出长度不超过1.2米，完全收回时的总高度低于1.6米，可适配带防护顶棚的小型挖机运输尺寸要求，在最大挖掘半径工况下，铲斗齿尖距离回转中心的水平距离可达4.2米，最大挖掘深度可达到2.4米，完全覆盖小型挖机的常规作业范围，同时各运动部件在极限位置都预留了足够的安全间隙，不会出现臂架与主机平台、液压管路与结构件的剐蹭问题。
