徐工XE150-C挖掘机窄幅沟渠铲斗结构

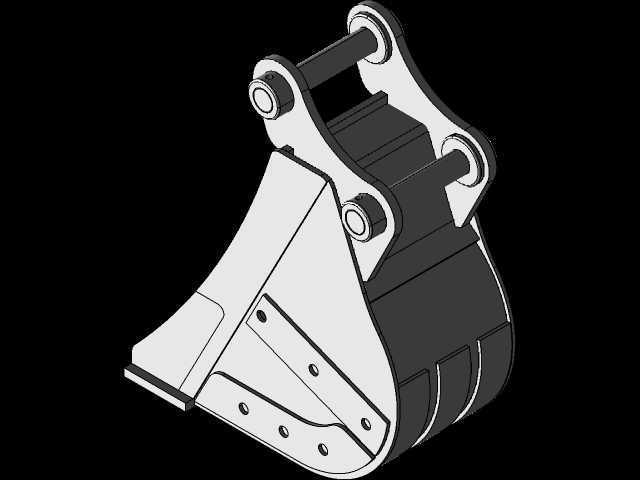

　　这款适配徐工XE150-C吨位级挖掘机的窄幅铲斗，核心定位是小宽度沟槽、管线布设基坑的精准开挖作业，在市政管网施工、农田水利渠槽修整、狭小空间土方剥离场景中，相比常规宽幅铲斗有着不可替代的作业优势。常规通用铲斗在开挖窄沟槽时，会出现超挖、槽壁垮塌、回填量增大的问题，这款400mm宽度的窄斗，刚好匹配多数市政给排水管线、通信线缆埋设的沟槽宽度要求，开挖时无需额外修槽，一次成型就能达到作业面宽度标准，能大幅减少后续人工修整的工作量。从结构设计来看，斗体采用了深斗型轮廓，斗腔侧壁做了向内微收的弧度过渡，既保证了斗容利用率，又能在提斗卸料时减少物料卡滞，针对黏土、湿土作业场景，斗底预留了细小的沥水间隙，避免含水土壤在斗腔内粘结堆积，

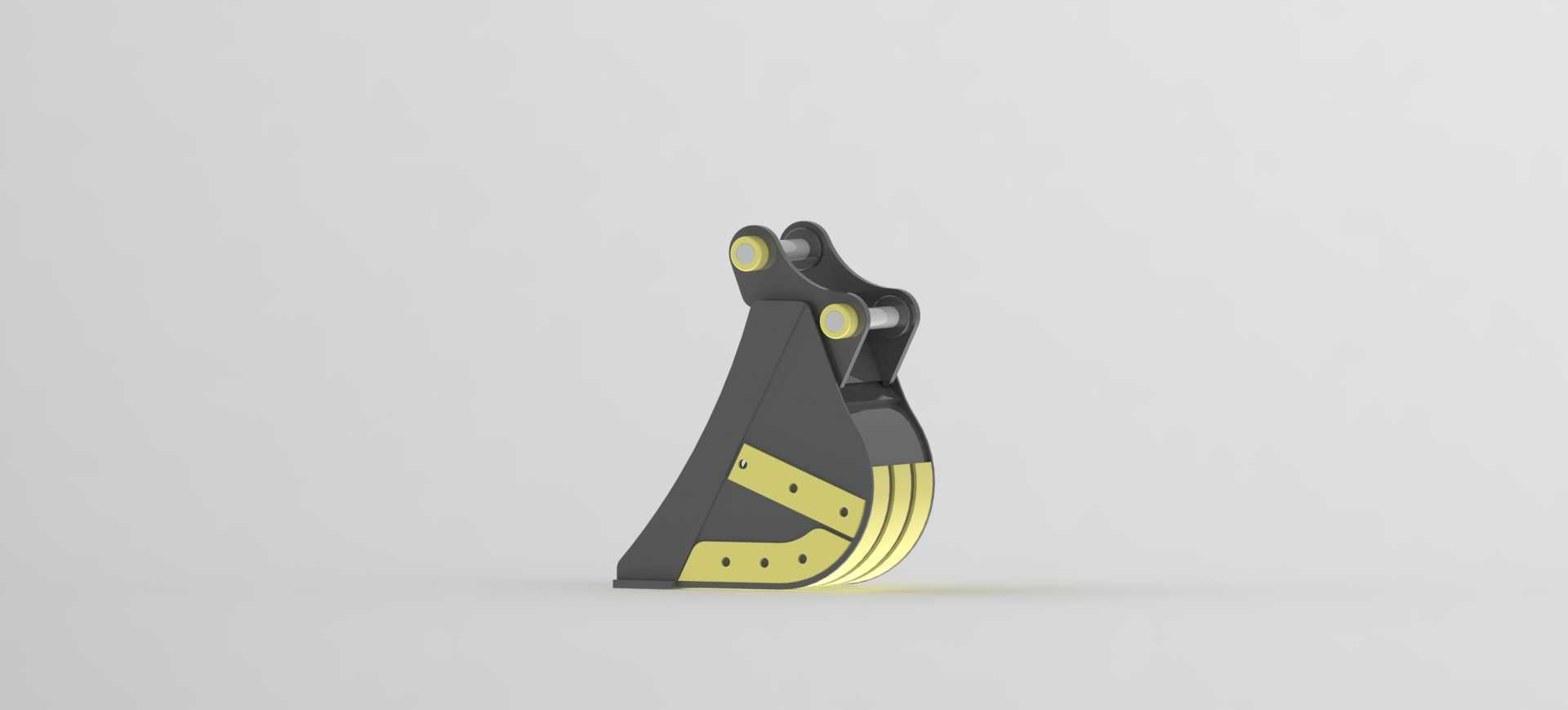

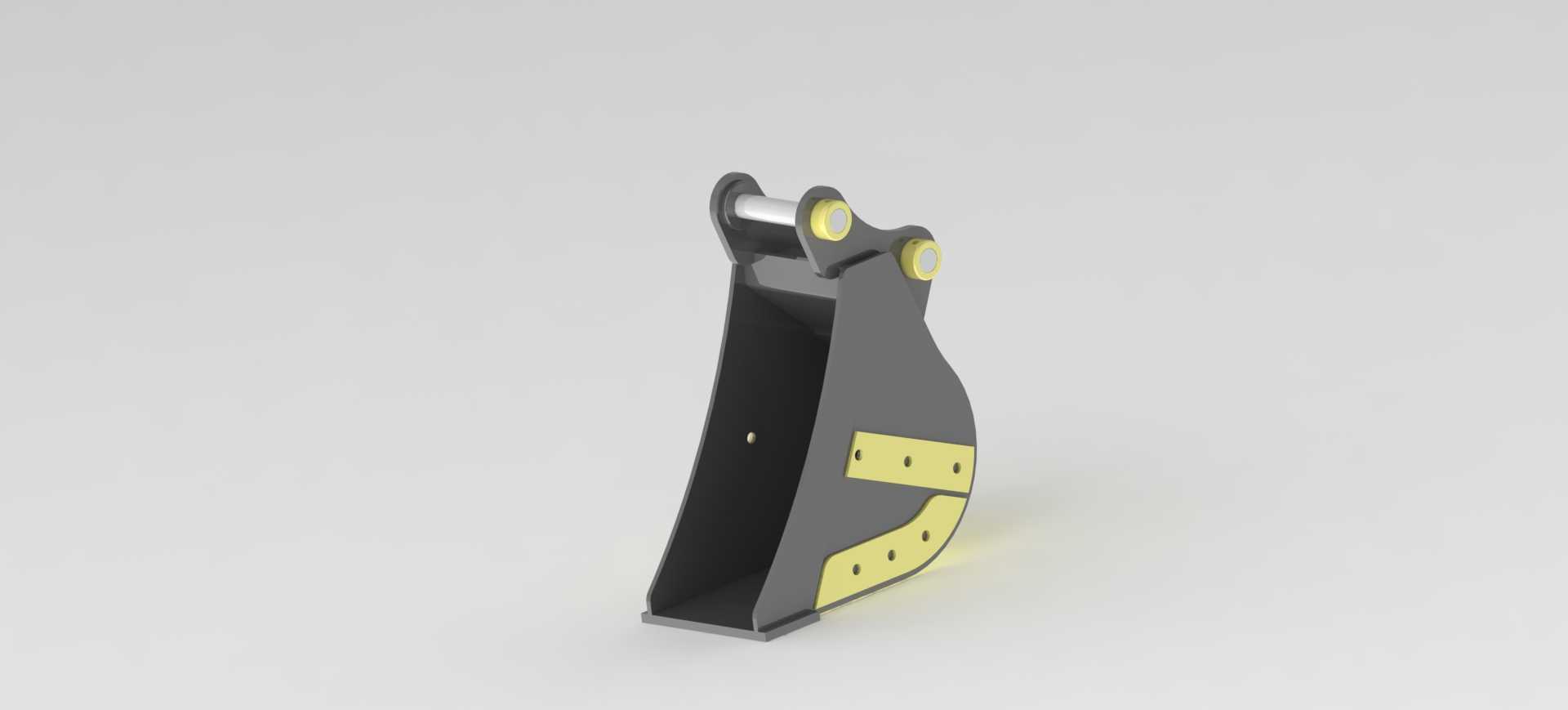

　　影响单次装载效率。斗齿安装座采用了加厚的焊接基材，侧刃位置额外加装了可更换的耐磨合金护板，也就是模型上黄色标识的区域，这部分是作业中磨损最严重的位置，做成分体可换结构后，不需要整体更换斗体，只需要定期更换磨损的护板就能维持作业精度，大幅降低属具的使用维护成本。安装连接部位完全匹配XE150-C挖掘机的斗杆、连杆安装孔位，铰接点的轴套采用了自润滑耐磨铜套设计，安装时不需要对挖掘机原有属具连接结构做任何改装，直接替换原有铲斗就能投入使用，铰接点的间距、销轴直径都严格按照主机的安装边界设计，保证作业时斗杆的挖掘力能完整传递到斗齿位置，不会出现连接部位应力集中导致的结构开裂问题。整体269kg的自重，刚好在该吨位挖掘机的属具承重范围内，

　　不会因为自重过大导致小臂负载超标，也不会因为自重过轻导致挖掘时切入土层的力度不足，斗体的重心位置经过反复校核，在满斗举升时不会出现额外的偏载力矩，能保证主机作业时的稳定性，哪怕是在松软的基坑边缘作业，也不会因为属具重心偏移导致设备倾翻风险升高。在实际作业中，这款窄斗还能适配硬土层破碎后的清渣作业，窄幅的结构能深入狭小的桩间区域清理浮土，不会磕碰周边的桩体结构，在老旧城区的管网改造作业中，周边管线复杂、作业空间狭窄，这款铲斗的小宽度特性可以有效避免作业时刮碰周边已有的管线、构筑物，减少施工中的意外损坏风险。斗体的主受力板采用了高强度耐磨钢板焊接而成，焊接位置都做了坡口处理，焊后进行了应力消除，避免长期重载作业下焊缝开裂，

　　侧刃的弧度设计兼顾了切入性能和侧壁的结构强度，开挖硬质土层时，斗齿先切入土层，侧刃顺着斗体的行进方向切割槽壁，不会出现槽壁锯齿状的不平整问题。对于结构设计从业者来说，这款属具的设计参考点在于，工程属具的设计不能只追求结构强度，还要结合实际作业场景的需求，平衡宽度、自重、斗容、安装匹配性之间的关系，比如窄斗的宽度如果过小，会导致作业效率太低，宽度过大又失去了窄槽开挖的意义，400mm的宽度是结合国内多数管线施工的规范要求选定的最优值，同时耐磨件的分体设计，也是从全生命周期使用成本的角度出发，让用户在后续使用中能以更低的成本维护属具，而不是追求一次性的低成本制造。安装边界的校核上，除了铰接点的尺寸匹配，还要考虑铲斗在各个挖掘角度下和斗杆、连杆的运动干涉问题，设计时做了全行程的运动仿真，保证铲斗在收斗、卸料的全角度范围内，都不会和斗杆结构发生磕碰，铰接点的润滑通道也做了隐藏式设计，避免作业时泥土堵塞润滑注油口，延长铰接轴的使用寿命。
