四轮驱动拖拉机前驱动桥总成结构

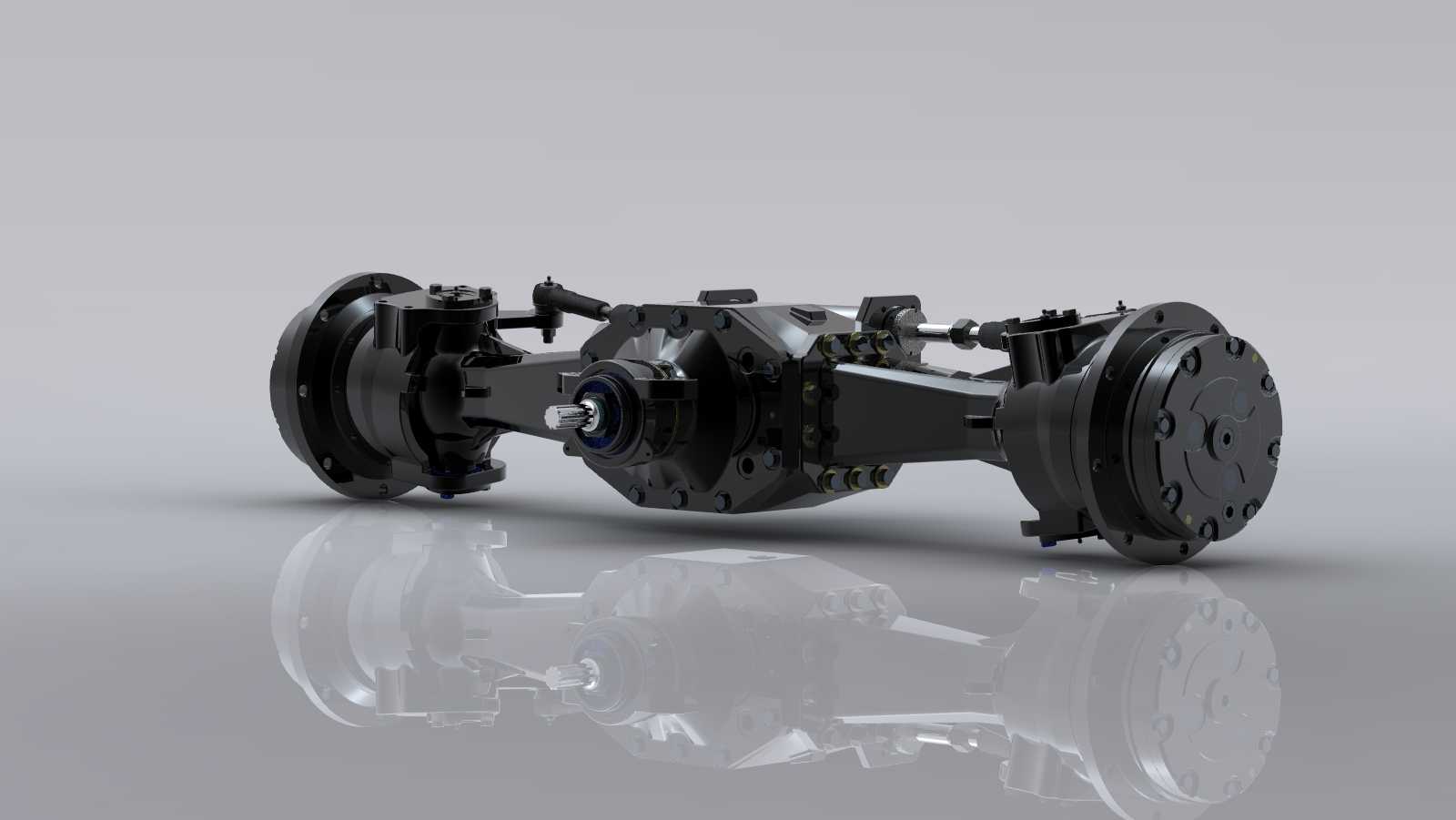

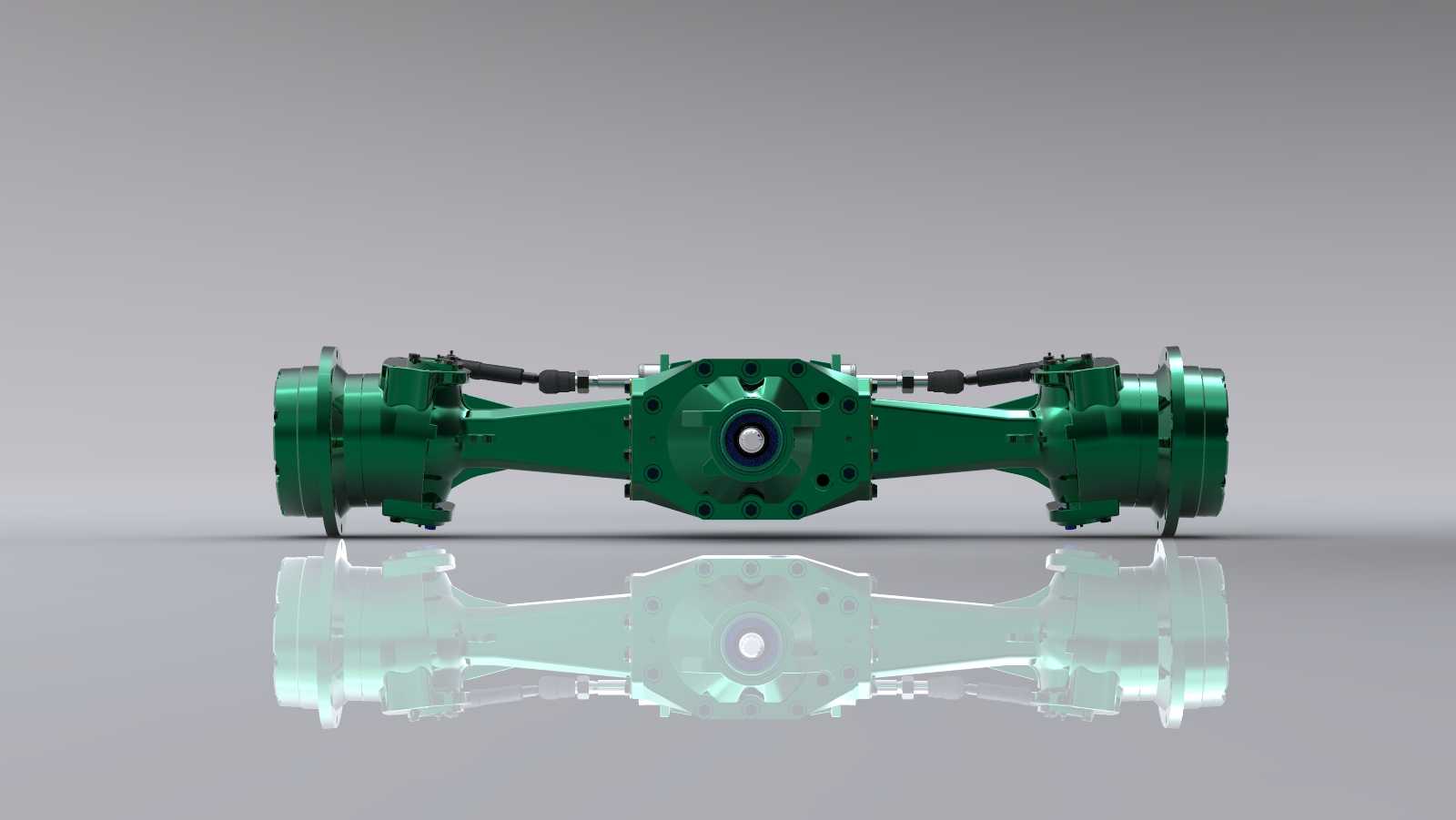

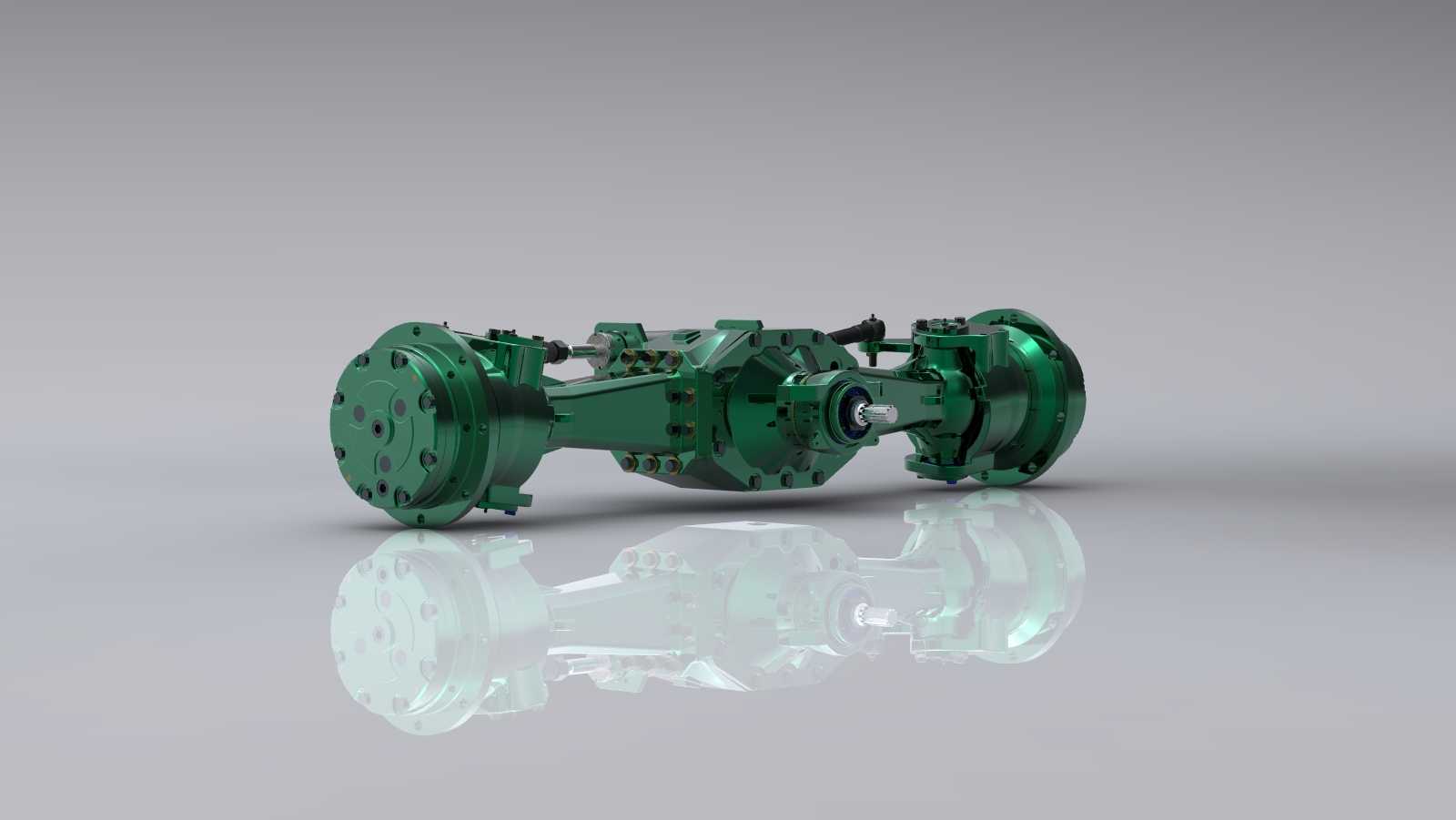

　　作为农用四驱拖拉机核心的行走传动部件，这款前驱动桥直接决定了整机在泥泞耕地、坡地作业、重载转运场景下的通过性与动力输出效率，区别于普通两驱机型的从动转向桥，该结构需要同时承担转向执行、动力传递、载荷承载三项核心功能，是大马力四驱拖拉机区别于普通机型的核心标识部件。从结构布局来看，该桥采用中央主减速+两侧轮边减速的两级减速架构，中央主减壳体集成差速器安装位，可匹配不同速比的锥齿轮副适配不同马力段的动力输入需求，输入法兰端直接对接分动箱前传传动轴，将发动机输出的扭矩经两级减速放大后传递至两侧驱动轮，轮边端采用行星减速结构，在不增大中央主减体积的前提下进一步放大输出扭矩，同时降低半轴等内部传动件的载荷，提升部件使用寿命。

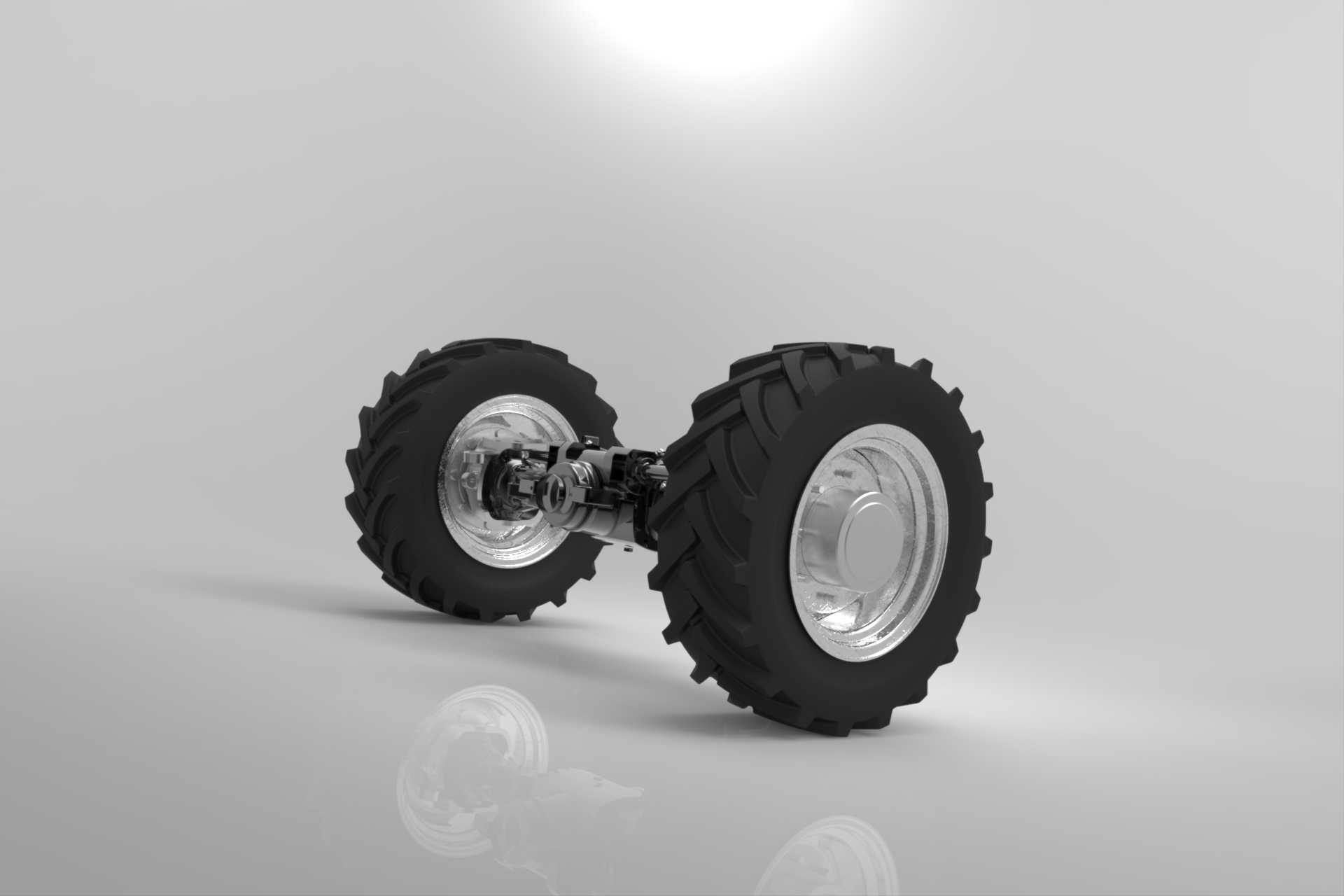

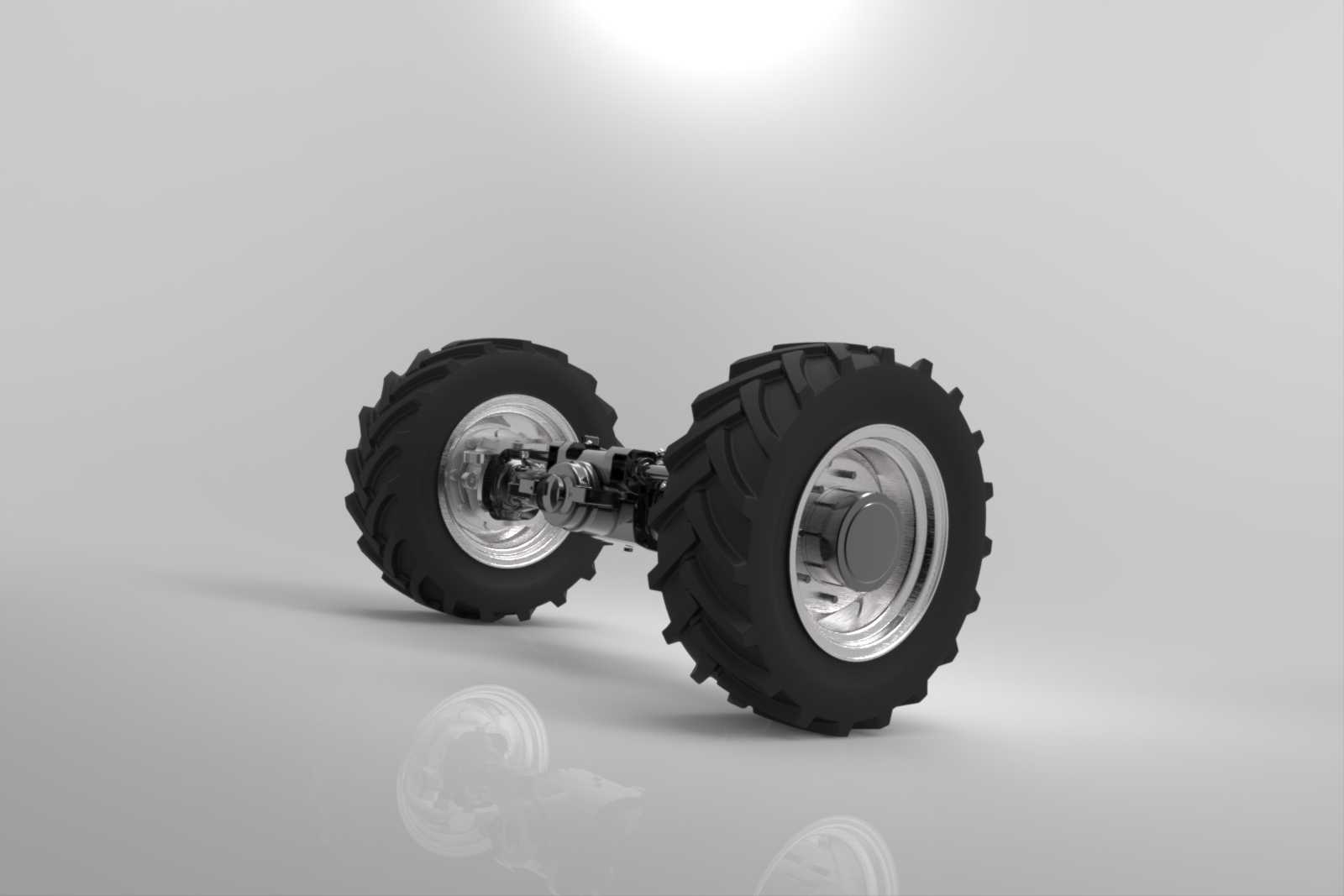

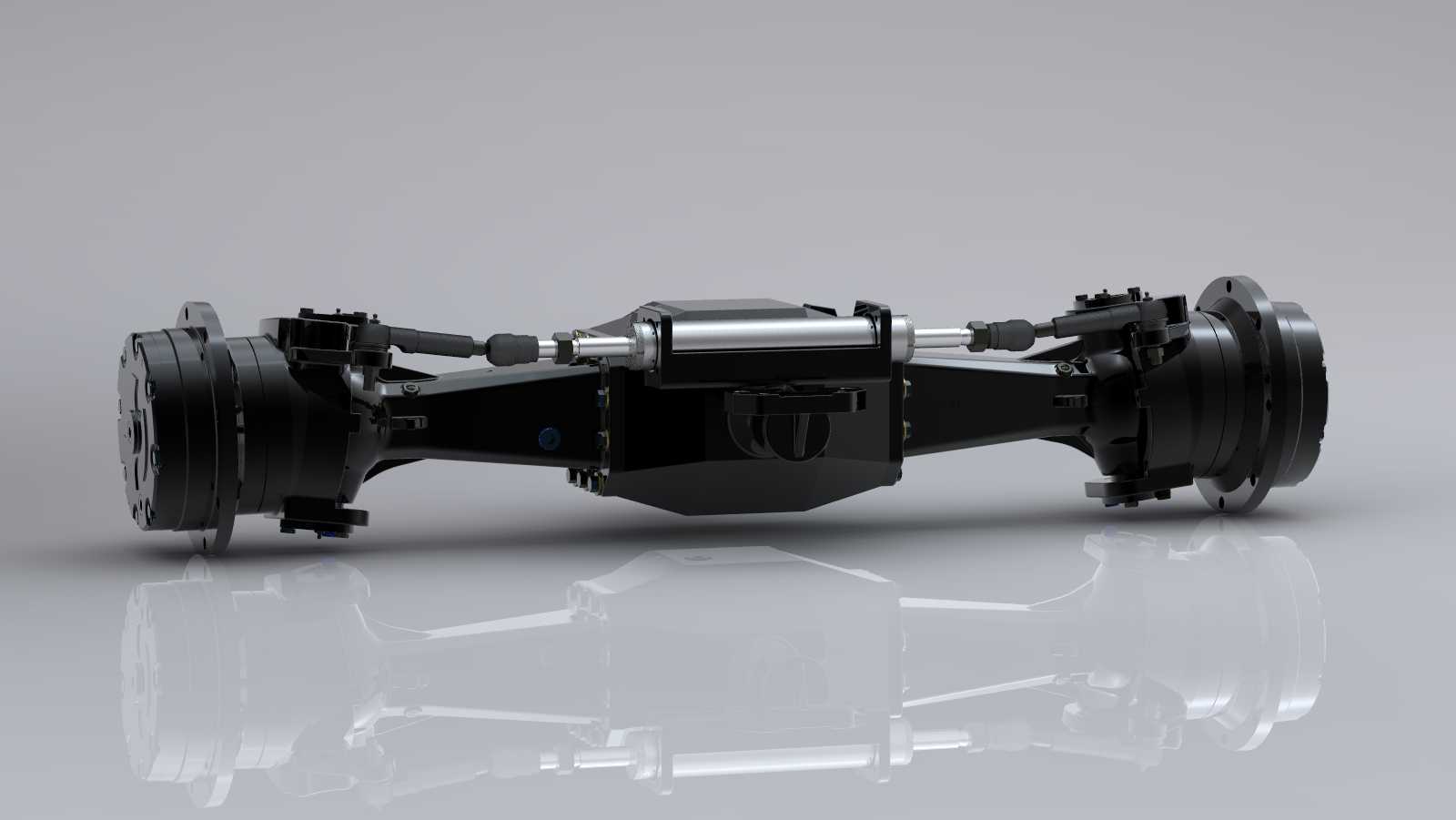

　　转向功能通过桥体中部的转向铰接结构配合转向拉杆实现，两侧转向节可绕主销实现最大40度左右的转向角度，满足农田作业小半径转向的需求，桥壳采用高强度球墨铸铁一体铸造成型，关键受力部位做加厚处理，可承受田间作业时的冲击载荷，避免重载颠簸工况下出现桥壳开裂的问题。安装边界方面，该桥的安装支座间距、输入法兰高度、轮距调节范围均匹配主流50-90马力段四驱拖拉机的车架安装孔位，轮端可适配不同规格的农用轮胎轮辋，制动组件安装位预留了湿式制动器的安装空间，可满足水田作业场景下的制动可靠性需求，桥体上部预留了转向油缸、限位螺栓的安装点位，不需要额外加工即可完成与整车液压转向系统的对接。设计过程中重点平衡了桥体离地间隙与结构强度的关系，

　　在保证桥壳最小离地间隙满足农田作业通过性要求的前提下，尽可能降低桥体重心，提升整机坡地作业的稳定性，两侧半轴采用全浮式结构，半轴仅传递扭矩不承受车身重量带来的弯曲载荷，即便半轴出现断裂也不会出现车轮脱出的安全问题，密封结构采用多道双唇口油封配合防尘罩，可阻挡田间泥水、沙尘进入桥体内部，延长齿轮油更换周期与内部轴承、齿轮的使用寿命。
