八驱重型塔特拉拖车底盘结构设计

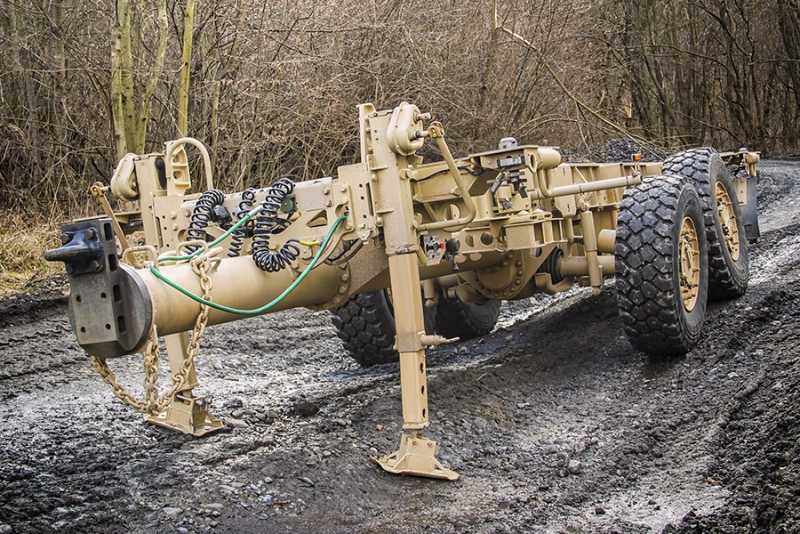

　　这款八驱重型牵引拖车底盘主要面向非铺装路面的重载运输场景，常见于林区物资转运、野外工程作业、特殊装备跨地形输送等工况，能够在泥泞、碎石、陡坡等常规运输车辆无法通行的复杂路况下完成大吨位载荷的牵引与承载任务。从结构设计来看，底盘采用分段式铰接车架布局，区别于普通公路挂车的刚性车架结构，铰接点预留了足够的扭转自由度，能够在路面起伏差较大的工况下保证所有车轮始终贴合地面，避免单轮悬空导致的驱动力流失，这也是八驱构型能够发挥全轮牵引优势的核心设计要点。支撑支腿布置在车架中部靠前位置，采用可折叠伸缩式结构，作业状态下支腿底部的支撑盘能够增大与地面的接触面积，降低单位面积压强，在松软泥泞路面停放或装卸作业时不会出现沉陷问题，

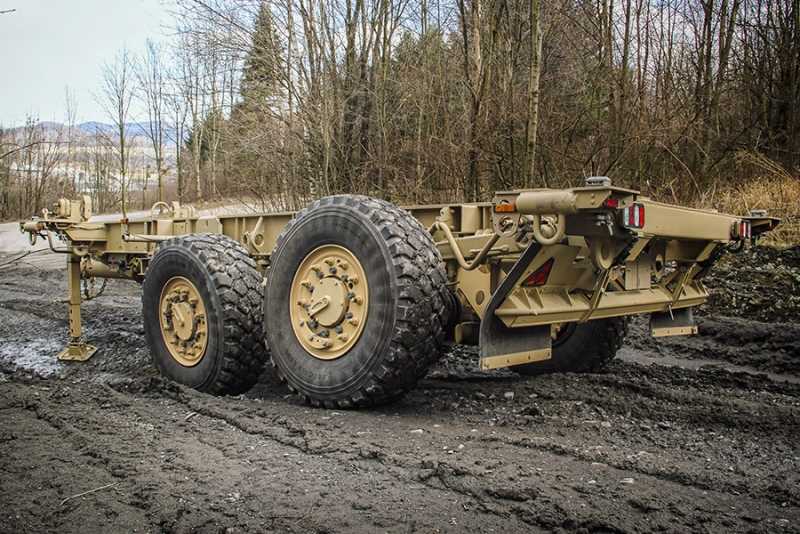

　　支腿的伸缩行程覆盖了不同挂接高度的牵引座匹配需求，能够适配多种规格的牵引车头挂接接口。行走系统采用大花纹深沟槽越野轮胎，单轮承载能力匹配整车重载设计需求，轮胎充气压力可根据路况调整，硬质路面采用较高胎压降低滚动阻力，松软路面降低胎压增大接地面积提升通过性，轮边配备了中央充放气接口的预留安装位，后续可拓展自动充放气功能。制动系统采用气刹回路布局，车架侧面布置了多组气路接头与螺旋气管，能够与主车的气刹系统连通，同时预留了驻车制动的储能气室安装位，保证坡道停放时的制动可靠性。车架上平面预留了标准化的装备安装孔位，孔位间距按照重载装备的通用安装边界设计，可直接搭载不同功能的上装模块，无需额外对车架主梁进行打孔改装，避免破坏车架整体结构强度。

　　车架尾部设置了牵引连接接口，可串联多组挂车组成重载运输列车，满足大批次物资的转运需求。电气线路沿车架内侧的走线槽布置，所有线束接头均采用防水密封设计，能够适应野外多雨、多尘的作业环境，避免线路受潮短路引发的故障。整车的离地间隙按照高通过性要求设计，传动系统的桥包位置做了圆弧过渡处理，减少越野行驶时的托底风险，车架边角位置均做了倒角处理，避免应力集中导致的车架开裂问题，所有连接螺栓均采用高强度级别的紧固件，匹配重载工况下的交变载荷受力需求。
