农用拖拉机多挡位传动变速箱结构

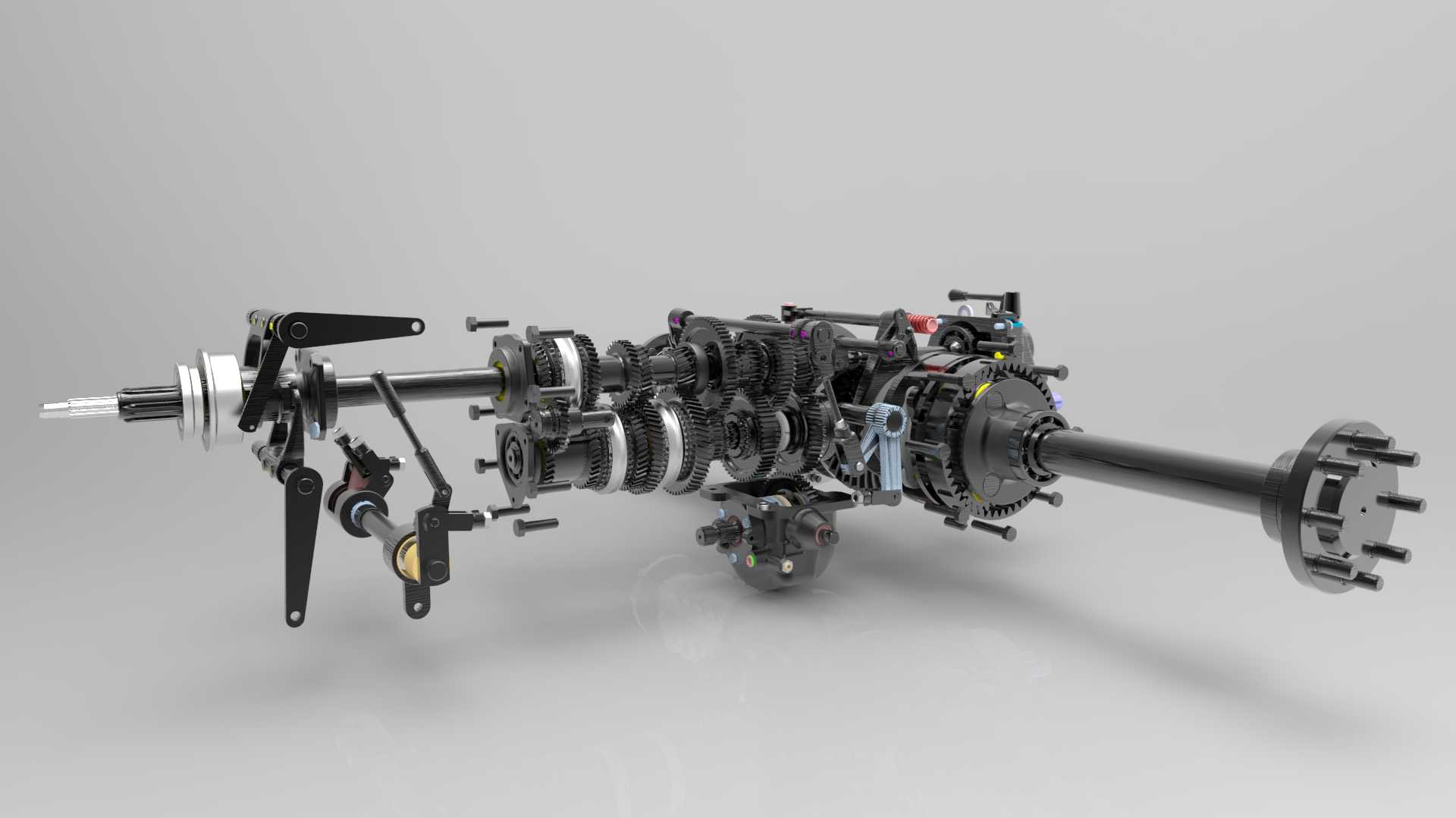

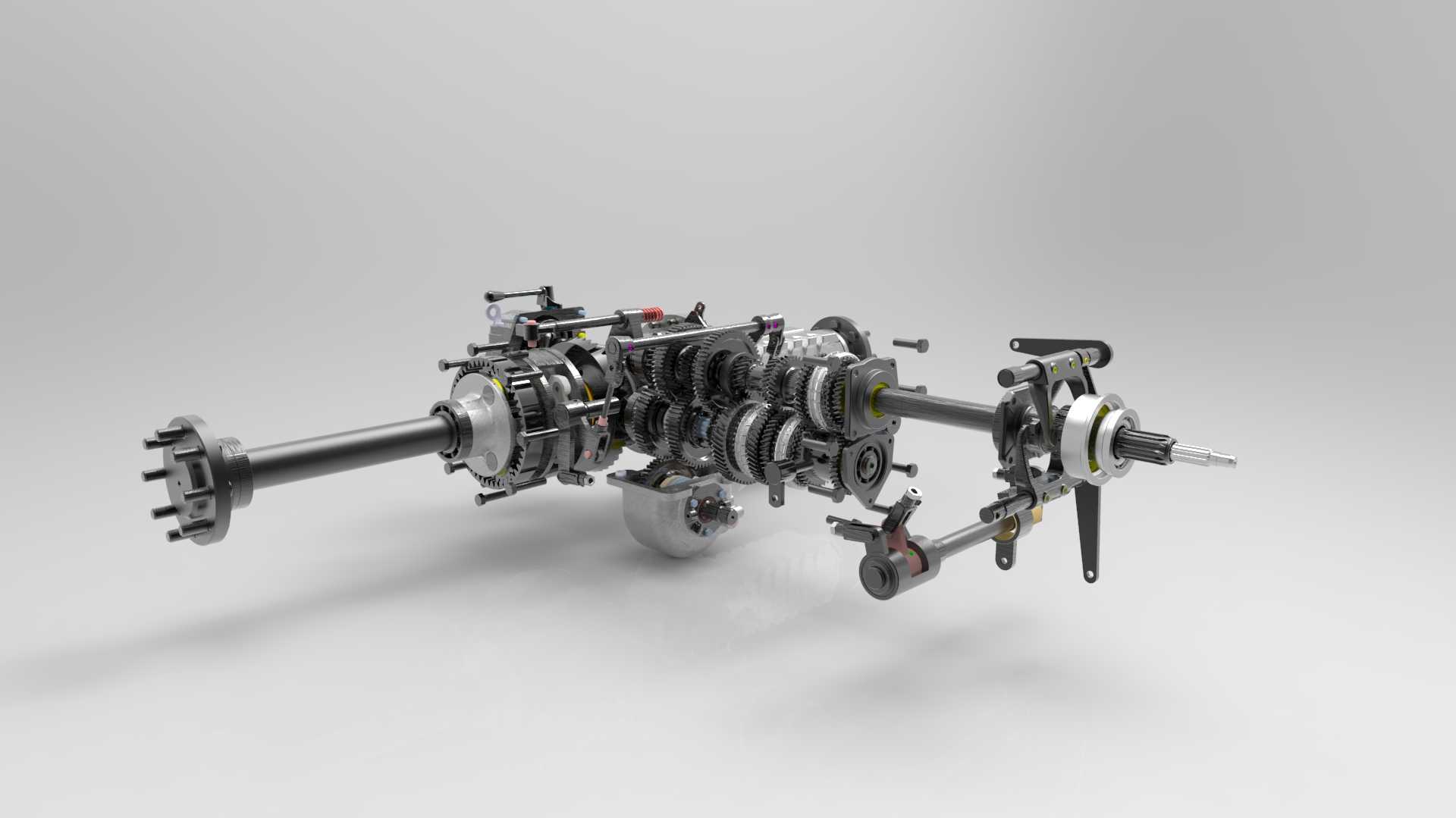

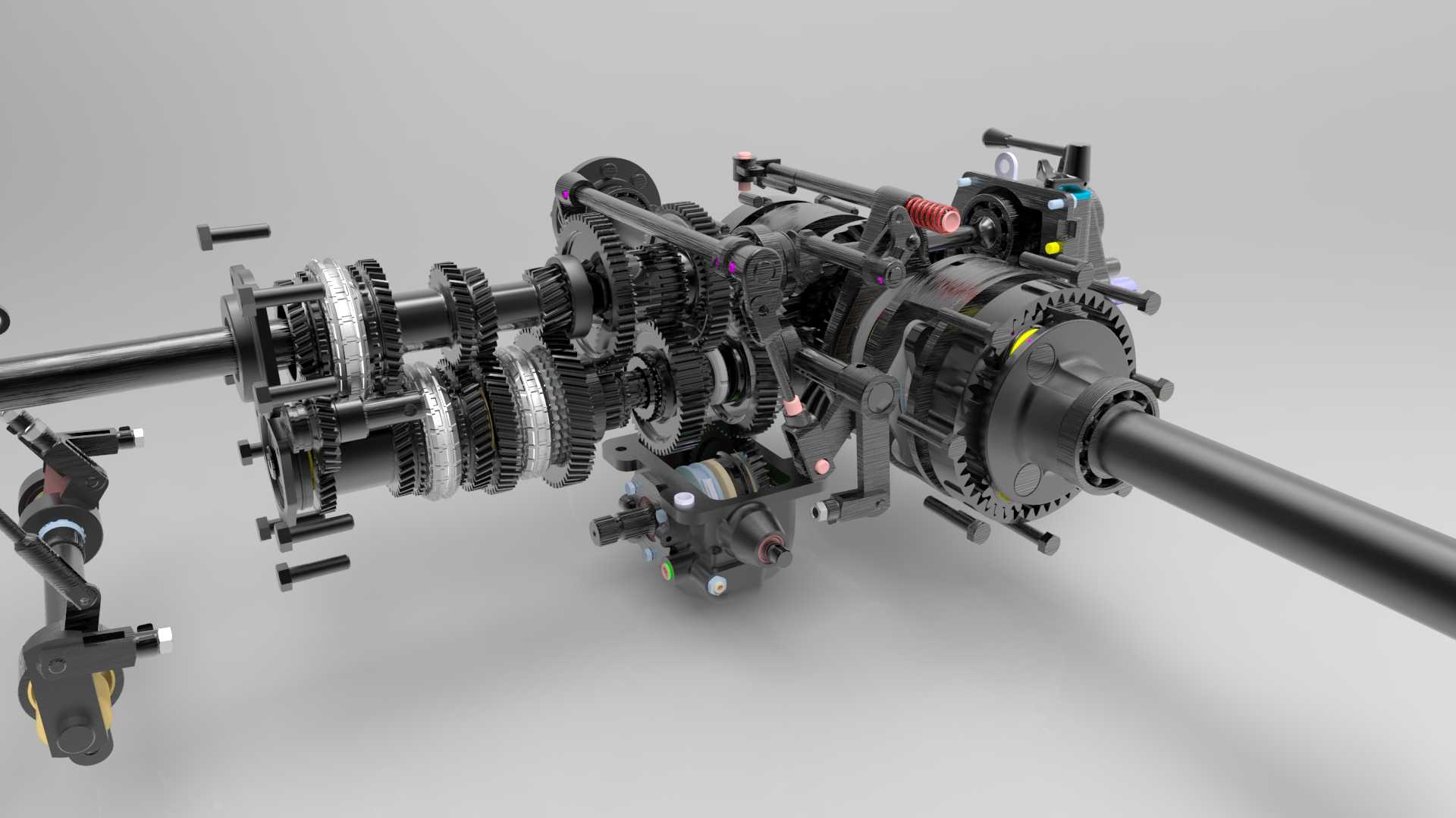

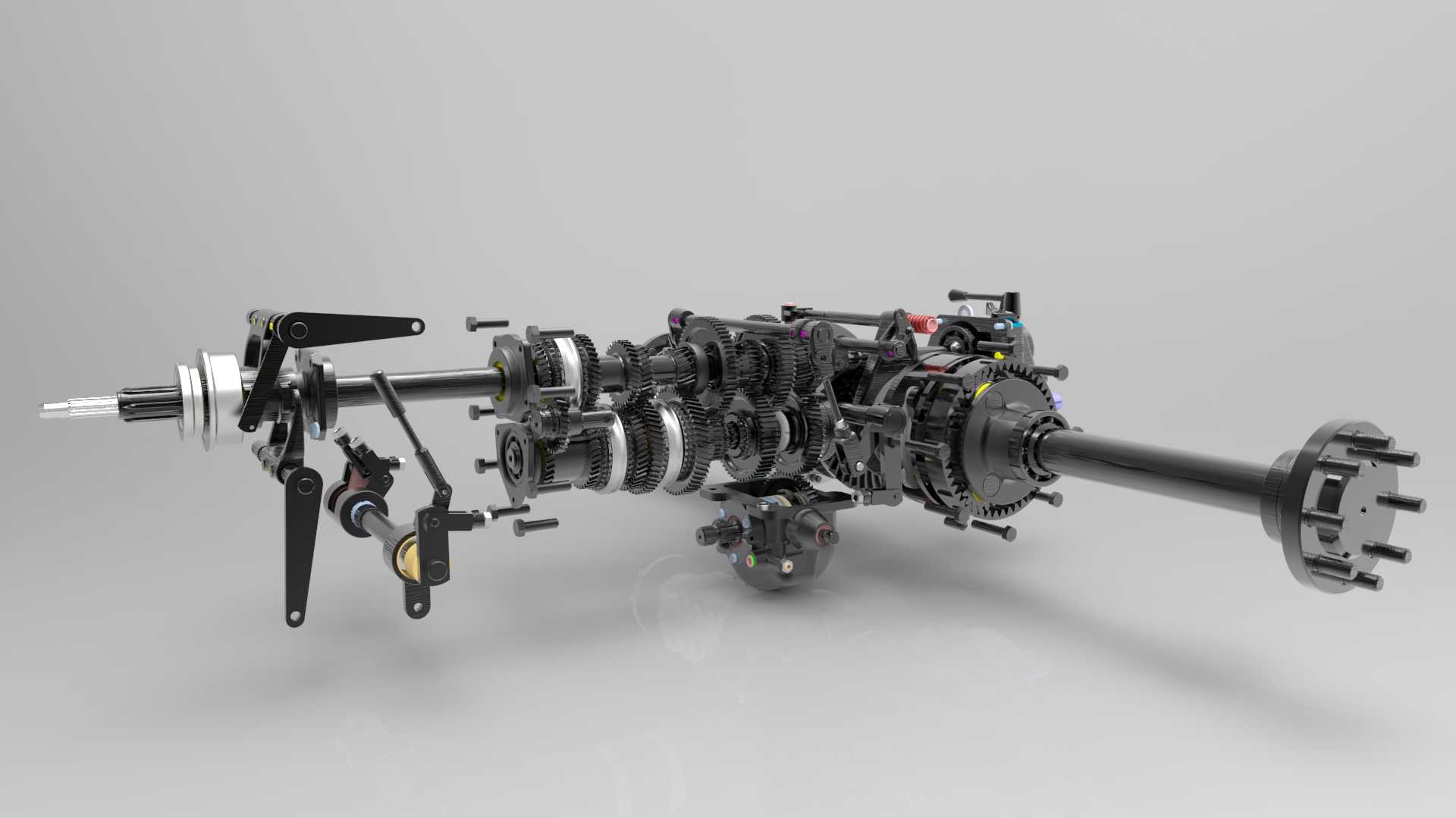

　　这套变速箱结构针对农用拖拉机的复杂作业工况设计，核心作用是匹配柴油发动机输出的高转速低扭矩特性，将动力经过多组齿轮副的减速增扭后传递至行走机构与动力输出轴，满足犁耕、播种、运输、转场等不同场景下的牵引力与行驶速度需求。从结构布局来看，采用定轴式齿轮传动方案，输入轴与输出轴保持同轴贯通设计，多组常啮合斜齿轮沿轴向排布，配合同步器与拨叉换挡机构实现多挡位切换，斜齿轮的选用能有效降低传动过程中的啮合冲击与运行噪音，适配农用设备长时间大负荷作业的可靠性要求。换挡机构采用多拨叉轴平行布置的结构，每个拨叉对应一组滑动齿套或同步器组件，通过操纵杆的选挡、挂挡动作带动拨叉轴向移动，实现不同齿轮副的动力接合，拨叉轴上设置有自锁与互锁结构，

　　避免作业过程中出现跳挡、乱挡的故障，保障田间颠簸工况下的挡位稳定性。设计过程中充分考虑了农用机械的安装边界，箱体采用分体式拼接结构，输入轴端预留与发动机飞轮壳对接的安装法兰，输出轴端预留与中央传动壳体连接的止口定位面，各轴系的支撑轴承位同轴度公差控制在0.02mm以内，保证齿轮啮合的接触精度，降低长期运行的磨损速率。齿轮参数设计上，根据拖拉机不同作业挡位的速比要求，匹配不同齿数的啮合齿轮组，低挡位侧重大速比增扭，满足犁耕、深松等重负荷作业的牵引力需求，高挡位侧重传动效率，满足公路转场时的行驶速度要求，同时设置倒挡齿轮组实现车辆的倒退行驶功能，覆盖农用作业的全场景动力需求。各轴系的润滑采用飞溅润滑方案，箱体内部预留油道与储油空间，

　　齿轮运转时带起的润滑油能够覆盖轴承、同步器等摩擦副位置，无需额外设置强制润滑系统，简化结构的同时降低了设备维护成本。换挡拨叉与齿套的配合间隙控制在合理范围，既保证换挡动作的顺畅无卡滞，又避免间隙过大导致的啮合冲击，同步器的摩擦锥面采用耐磨铜基材料，能够承受大扭矩下的换挡摩擦负荷，延长换挡机构的使用寿命。整体结构没有冗余的设计部件，所有传动组件都围绕农用场景的可靠性、易维护性要求布置，外露的操纵机构预留与驾驶室换挡杆连接的接口，安装时无需对底盘结构做大幅改动，能够直接适配多数同马力段的拖拉机底盘安装尺寸。
