电动拖车传动变速齿轮箱结构设计

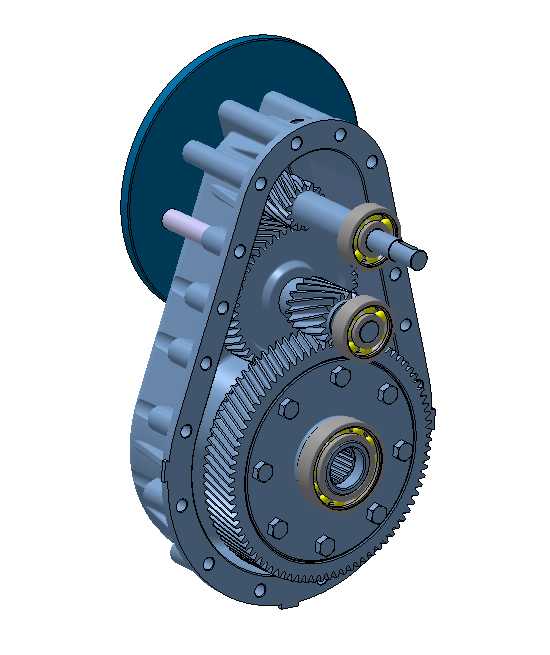

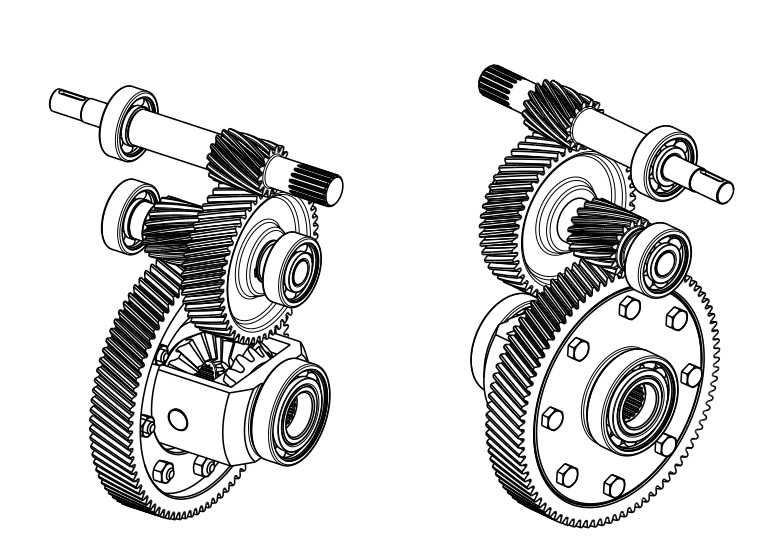

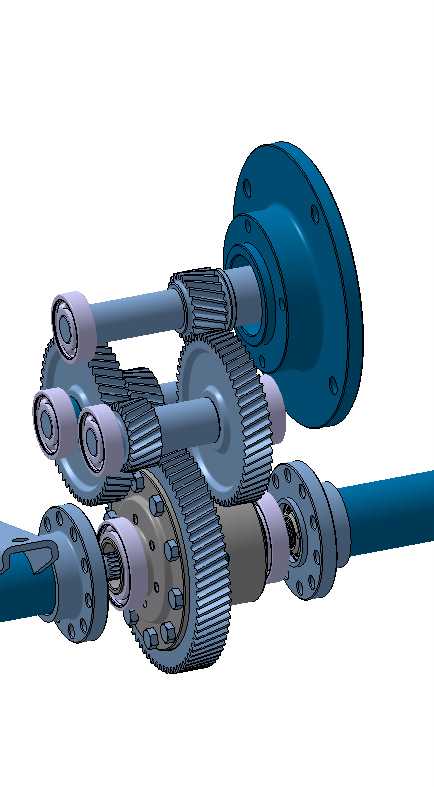

　　这款电动拖车变速箱主要适配厂区内短距离物料转运的电动牵引拖车，这类设备常年在车间、仓储库区的硬化路面作业，频繁启停、低速大扭矩输出是核心工况需求，变速箱作为动力衔接的核心部件，直接决定拖车的牵引能力与行驶可靠性。从结构布局来看，该变速箱采用平行轴斜齿轮传动方案，输入轴直接对接驱动电机输出端，通过三级齿轮啮合实现扭矩放大与转速调整，斜齿轮的选用可以有效降低传动过程中的啮合冲击，减少低速重载工况下的齿轮磨损与运行噪音，适配厂区作业对低噪音、高平顺性的要求。箱体采用剖分式结构设计，结合面布置一圈紧固螺栓，既保证箱体的密封性能，也方便后期拆解维护齿轮、轴承等易损件，输入侧的法兰盘结构直接与电机端盖定位对接，

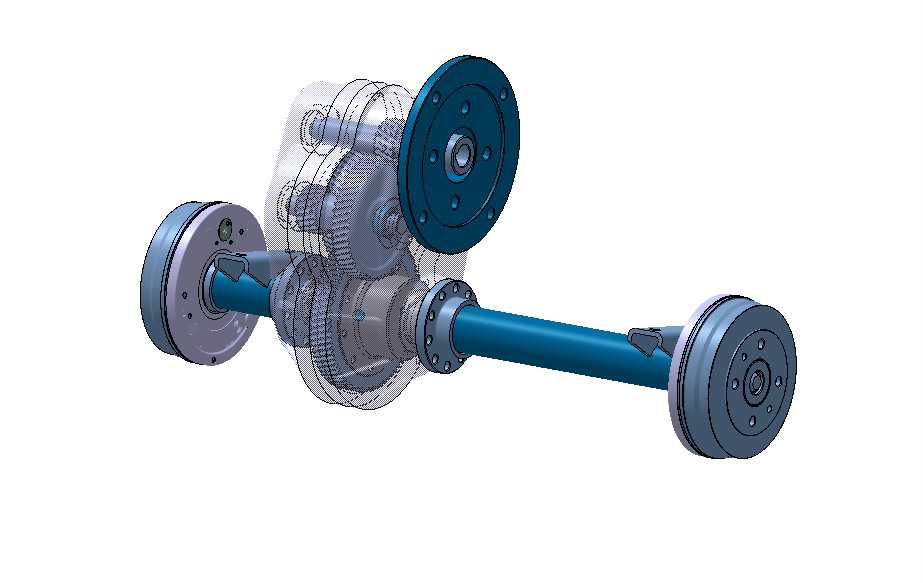

　　能保证电机轴与变速箱输入轴的同轴度，避免安装偏差带来的轴承额外载荷。输出轴端的轴承采用双侧密封结构，可阻挡厂区内的粉尘、碎屑进入箱体内部，同时防止齿轮润滑油泄漏，适配仓储、生产车间多粉尘的作业环境。设计过程中充分考虑了安装边界的适配性，箱体外侧的安装凸台预留了标准安装孔位，可直接匹配常规电动拖车的车架安装位，不需要额外改制安装支架，输入轴与输出轴的轴伸尺寸、键槽规格都符合通用电动驱动单元的配套标准，能直接替换同功率等级的传统变速箱部件。齿轮参数的匹配上，结合电动拖车常用的0-8km/h行驶速度范围，以及额定牵引吨位对应的扭矩需求，设定了合理的传动比，既保证起步、爬坡时的足够牵引力，也能让电机始终工作在高效转速区间，

　　降低电动拖车的能耗，延长电池续航。箱体的外形轮廓做了圆弧过渡处理，没有突出的尖锐结构，避免在狭窄库区通行时剐蹭周边物料或设备，同时壳体采用足够厚度的铸铁材质，能承受重载起步、紧急制动时的冲击载荷，不会出现箱体开裂、轴系错位的问题。轴承位的加工精度按照IT7级公差控制，保证齿轮啮合的侧隙在合理范围，既不会因为侧隙过大导致传动冲击，也不会因为侧隙过小出现齿轮卡滞、润滑不足的问题，箱体内腔预留了足够的润滑油储油空间，齿轮转动时可以带起润滑油实现飞溅润滑，不需要额外配置润滑泵，简化了整体结构，降低了故障概率。
