6米级紧凑型伸缩臂叉装作业设备结构

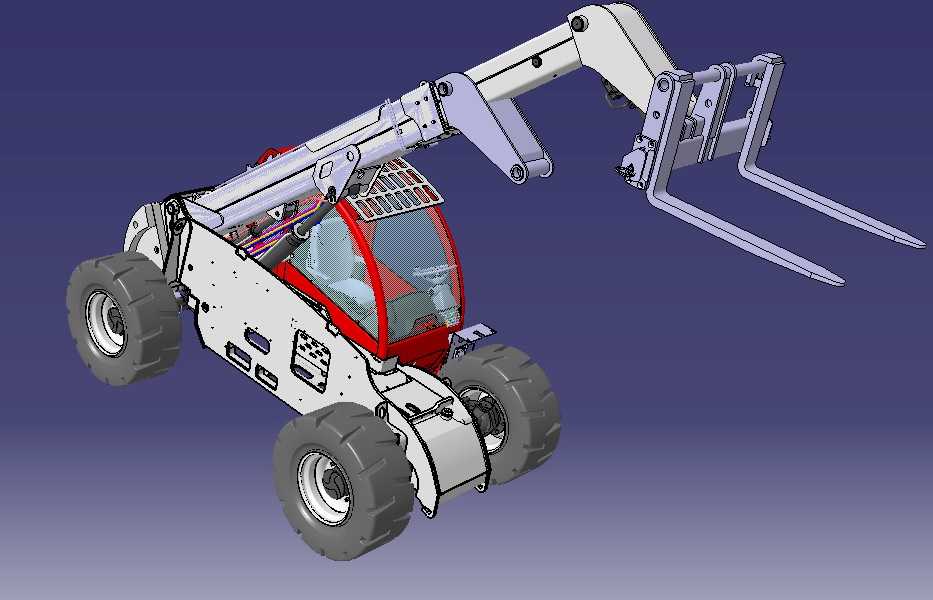

　　这款伸缩臂叉装设备的设计定位，是面向狭窄场地内的高位物料装卸与转运作业，常见于仓储园区改扩建、低矮厂房内部物料堆高、农牧场草料及农资转运、城镇小型建筑工地的建材搬运场景，相比传统平衡重式叉车，它的作业覆盖范围更广，能在不移动整机的前提下完成更大半径内的物料取放，适配传统叉车无法触及的高位、跨障碍作业需求。整机采用4轮驱动搭配4轮转向的行走构型，在狭窄巷道内的转弯半径被压缩到极小范围，紧凑的机身布局让设备能在宽度不足3米的通道内完成转向与对位作业，6米的最大举升高度可以覆盖常规三层工业货架、普通民用建筑二层楼面的物料输送需求，货叉端的属具接口预留了通用安装位，可根据作业场景快速更换铲斗、吊臂、抱夹等不同作业属具，拓展设备的适用场景。

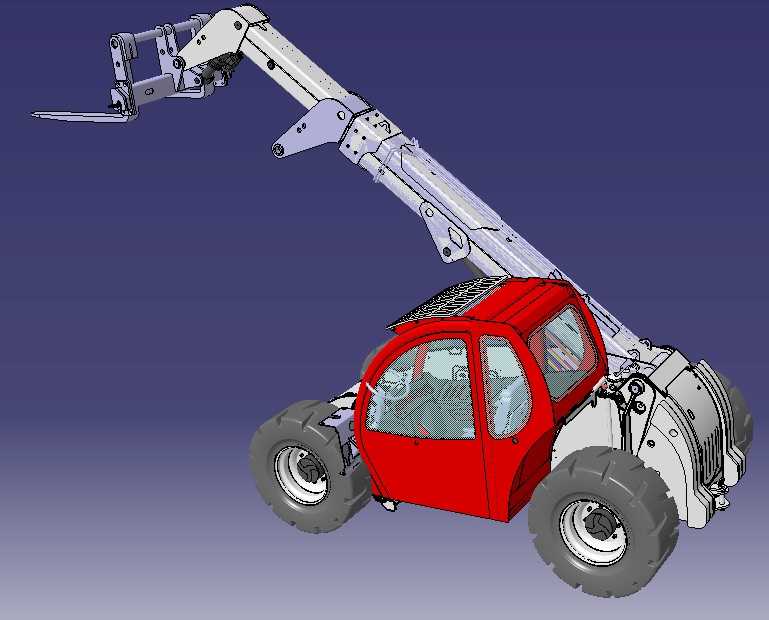

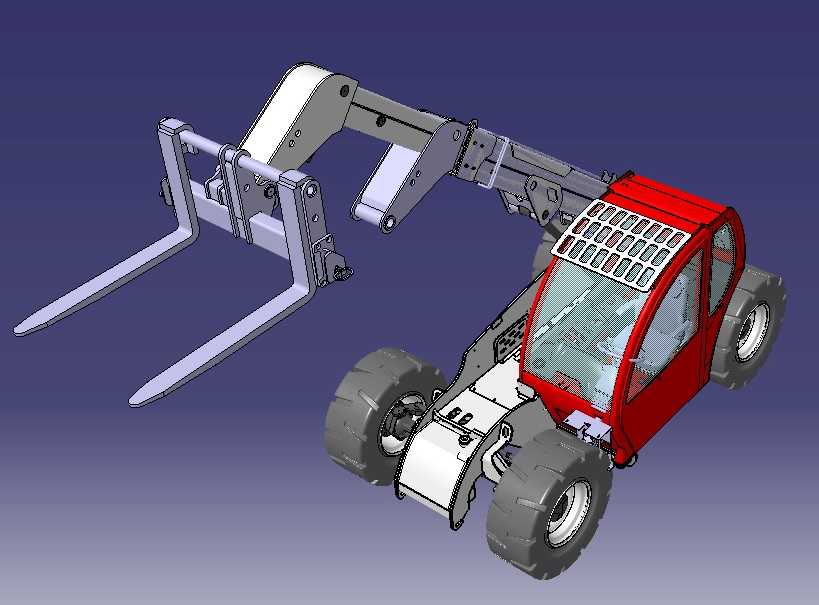

　　从结构设计逻辑来看，伸缩臂采用多节嵌套的箱型臂架结构，内部排布伸缩驱动油缸与管路走线，臂架与机身的铰接点位置经过重心匹配计算，在全伸臂最大载荷工况下能保证整机的抗倾覆稳定性，驾驶室采用框架式防护结构，玻璃覆盖范围兼顾了前方作业视野与侧方、高位的观察需求，驾驶员在座位上即可清晰观察到货叉的对位状态与举升高度，减少作业盲区。行走系统的大直径越野轮胎搭配宽轮距设计，让设备不仅能在硬化铺装路面作业，也能在未硬化的施工场地、农牧场非铺装路面平稳行驶，四轮转向系统支持前轮转向、四轮协调转向、蟹行三种转向模式切换，在对位狭窄货位时可以通过蟹行模式横向调整机身位置，无需反复进退调整。机身内部的动力舱、液压泵站、配重块采用集成化布局，

　　在保证整机前后轴荷分配合理的前提下，尽可能压缩机身的纵向长度，臂架在收存状态下完全贴合机身上方轮廓，不会额外增加整机的通行高度与宽度，适配限高2.2米以内的厂房、仓库入口通行需求。液压系统的管路沿臂架内侧排布，采用硬管加软管的组合走线方式，在臂架伸缩过程中管路不会出现过度弯折或拉扯，所有铰接点都预留了润滑脂加注通道，方便日常维护保养时的润滑作业，车架采用高强度钢板焊接成型，关键受力位置做了加强筋补强，应对重载作业时的交变载荷冲击，避免长期使用后出现结构变形问题。
