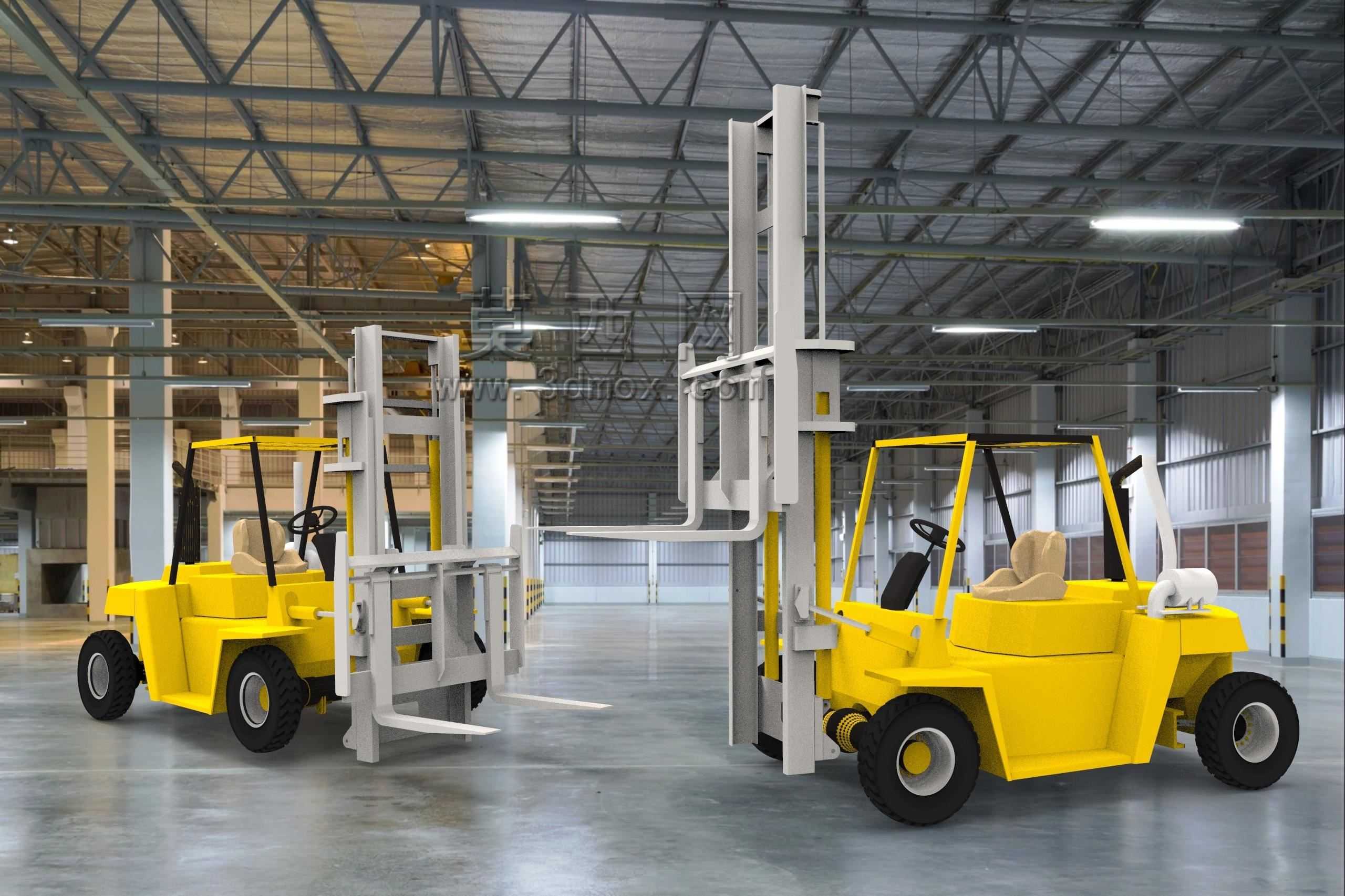

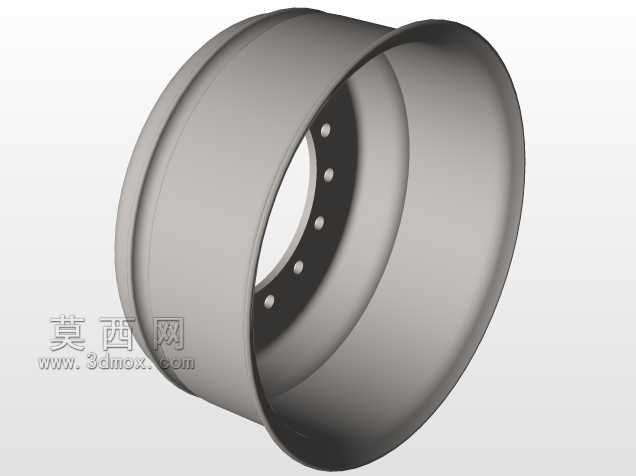

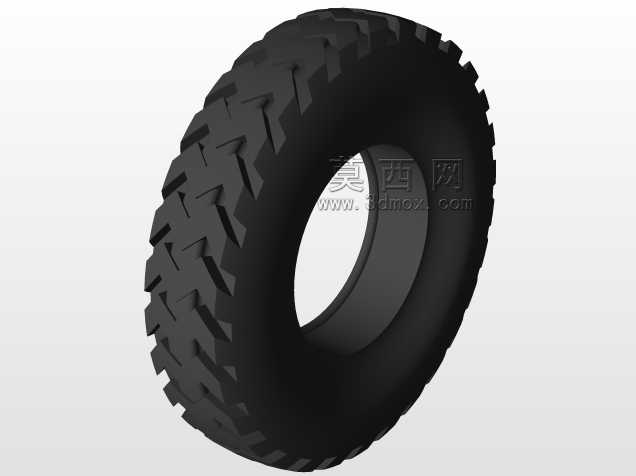

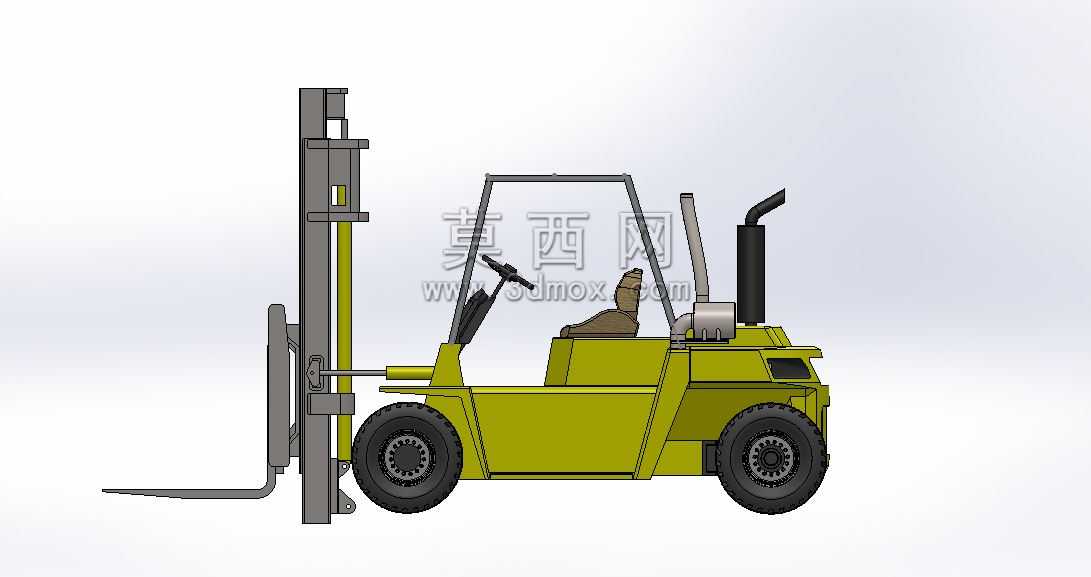

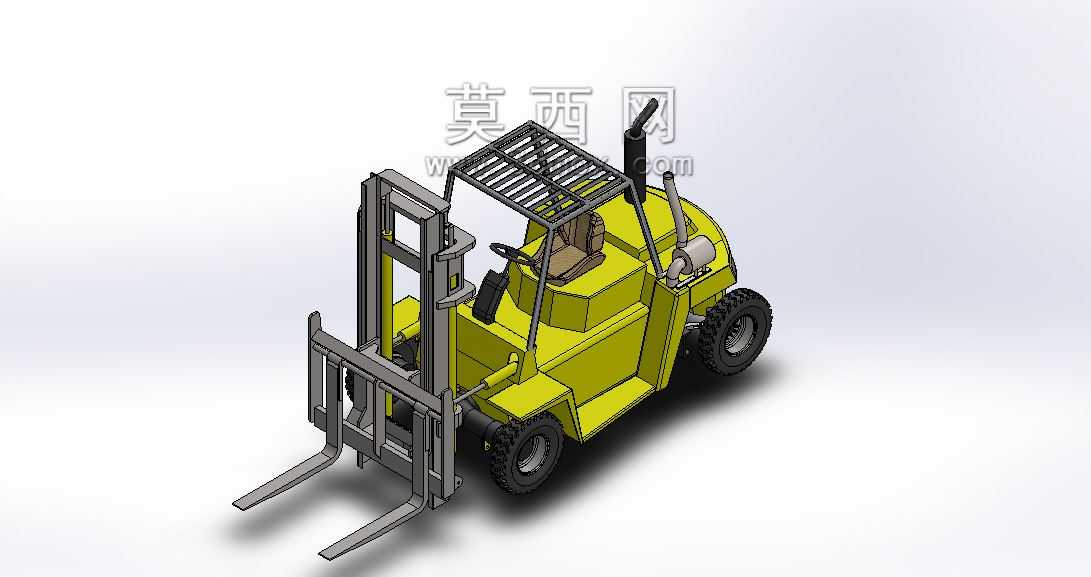

本次呈现的平衡重式叉车三维结构,核心面向厂区内部成件托盘货物的装卸、堆垛与短距离转运作业场景,覆盖生产车间工序间物料周转、仓储库区货架存取货、月台装卸货接驳等常见厂内物流环节,适配1-5吨级常规载荷的作业需求,是离散制造、仓储物流领域应用占比最高的工业搬运车辆品类。从结构设计逻辑来看,整车采用经典的前置作业装置、中置驾乘舱、尾部配重块的布局形式,这种布局的核心考量是平衡货叉端取货时产生的倾覆力矩,无需额外支撑腿即可完成作业,对作业场地地面平整度的适配性更好,也能适配带底部镂空的各类标准托盘、非标料架的叉取作业,不会出现支撑腿与托盘底部干涉的问题。行走系统采用前轮驱动、后轮转向的配置,前桥作为承载驱动桥,匹配大直径深花纹工业轮胎,

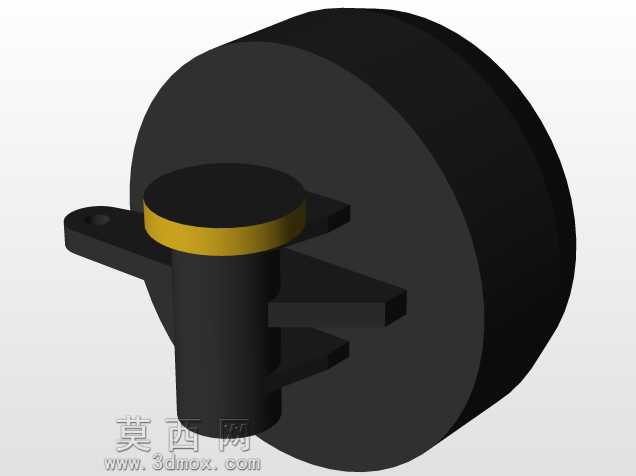

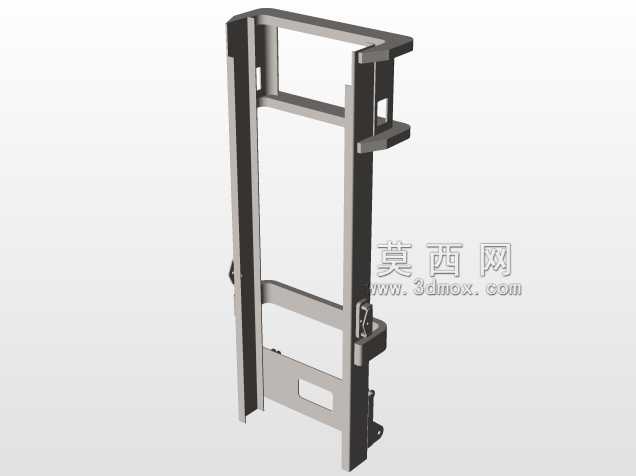

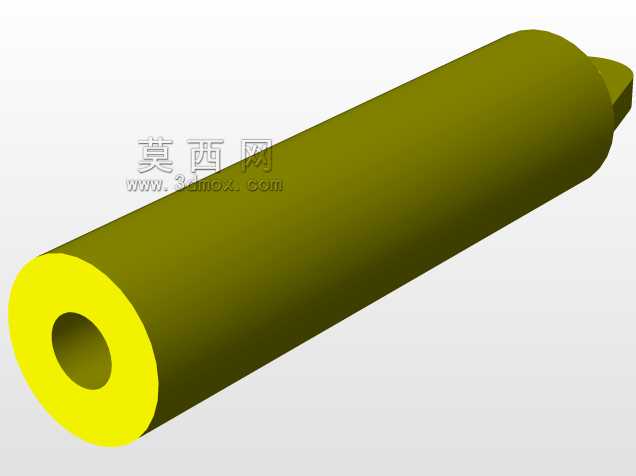

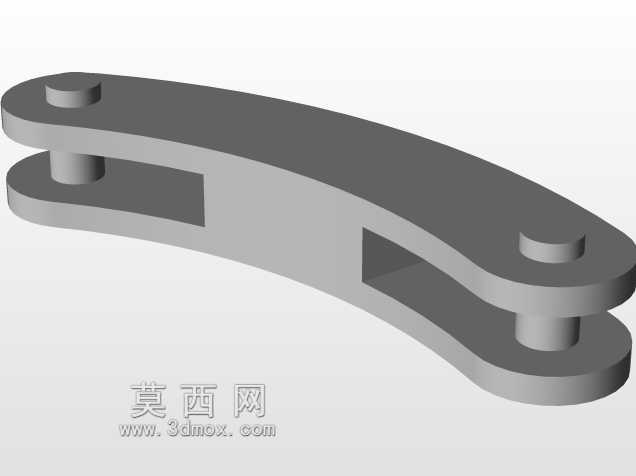

既可以传递行走驱动力,也能承受货叉端传递的竖向载荷,后桥为转向桥,转向铰接点的转角设计预留了足够的转向余量,能在3米左右宽度的通道内完成整车转向调头,适配多数老旧厂区、标准仓储库区的通道宽度限制,不需要额外拓宽作业通道。门架系统采用两级伸缩式结构,常规作业状态下门架处于缩回状态,整车总高度控制在2.2米以内,可顺利通过常规厂区门洞、楼层入口;当需要进行高位堆垛作业时,内门架可沿外门架的导轨向上伸出,配合货叉架的链条传动实现起升动作,起升过程中货叉始终保持水平状态,避免货物滑落,门架的前倾后仰角度控制在前倾6度、后倾12度的常规区间,前倾角度满足货叉取放货时的对位需求,后倾角度则是在带载行驶时将货物靠向货叉架侧,

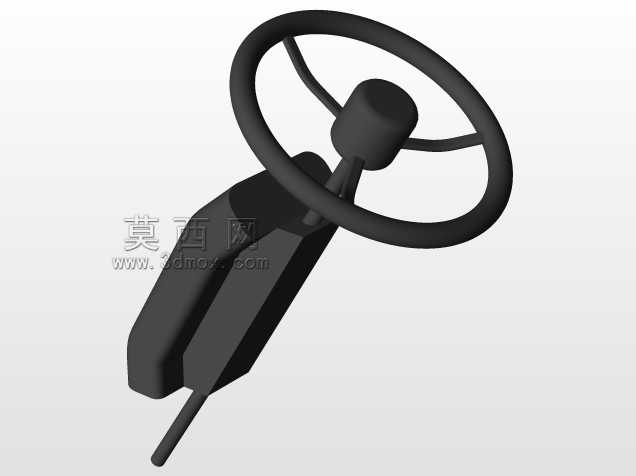

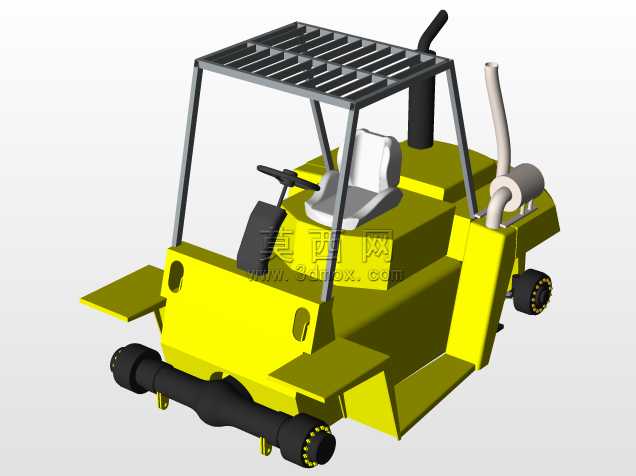

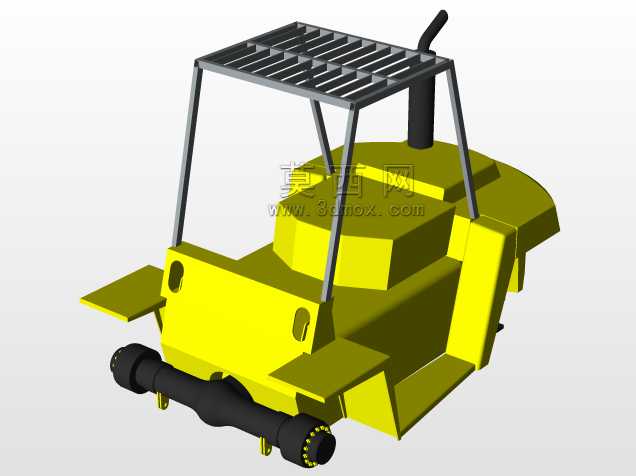

降低行驶过程中货物倾翻的风险。驾乘区域的布局完全围绕作业效率与操作安全性设计,座椅采用悬浮式结构,可适配不同体重操作人员的坐姿需求,方向盘采用小直径设计,减少转向操作的动作幅度,操作手柄集中布置在座椅右侧,分别控制门架起升、下降、前倾、后仰以及行走档位切换,操作人员不需要大幅移动身体即可完成所有作业动作,降低长时间作业的疲劳感;护顶架采用型钢焊接结构,覆盖整个驾乘区域上方,可防止高位货物意外坠落对操作人员造成伤害,护顶架的镂空设计同时保证了操作人员观察高位货叉作业状态的视野,不会出现视线遮挡。整车的外形尺寸边界经过多轮场景适配校核,整车长度(含货叉)控制在3.8米以内,宽度控制在1.2米以内,常规作业状态下高度2.1米,

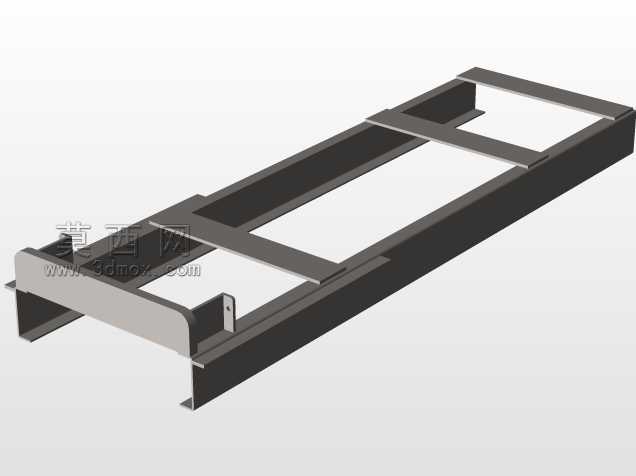

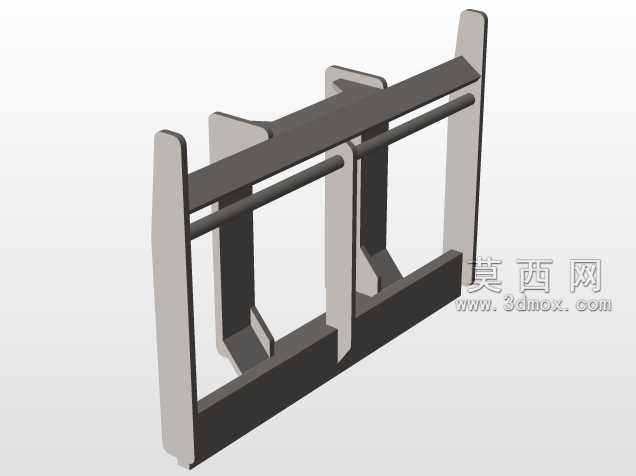

最小转弯半径控制在2.4米,这些尺寸参数完全匹配GB/T 18849中对工业车辆的通道宽度要求,在标准1.2米规格托盘的作业场景下,作业通道预留3.2米即可满足90度直角堆垛的需求,不需要额外占用仓储空间。配重块布置在车体最后端,其重量与重心位置经过严格的力矩匹配计算,在额定载荷下满载起升到最大高度时,整车的纵向稳定系数满足安全规范要求,不会出现前倾倾覆的风险;配重块的外形同时整合了车体尾部的防撞功能,边缘做圆弧过渡处理,避免倒车时对厂区设施、人员造成剐蹭。动力舱布置在驾乘座椅下方,预留了内燃机、液压泵、油箱、控制阀组的安装空间,液压管路沿车架内侧布置,避开易磕碰、易磨损的区域,管路接头位置预留了足够的安装维护空间,日常检修时不需要大面积拆解车体结构即可完成接头紧固、滤芯更换等常规维护操作。货叉采用标准挂钩式安装结构,可根据作业需求调整两个货叉的间距,适配不同宽度的托盘与货物,货叉根部的挂钩与货叉架的横梁配合,安装拆卸便捷,不需要额外的专用工具即可完成货叉更换,可适配属具接口拓展,安装桶夹、纸卷夹、推拉器等专用属具,拓展设备的作业场景覆盖能力。车架采用整体焊接箱型结构,关键受力位置做了加强筋处理,可承受满载作业时的交变载荷,避免长期使用后出现车架变形、焊缝开裂的问题,车架底部预留了电池、液压油箱的安装位,同时设置了维护盖板,日常检查油液、线路时不需要举升整车即可完成操作。
