包装机械用凸轮式间歇回转分度台结构设计

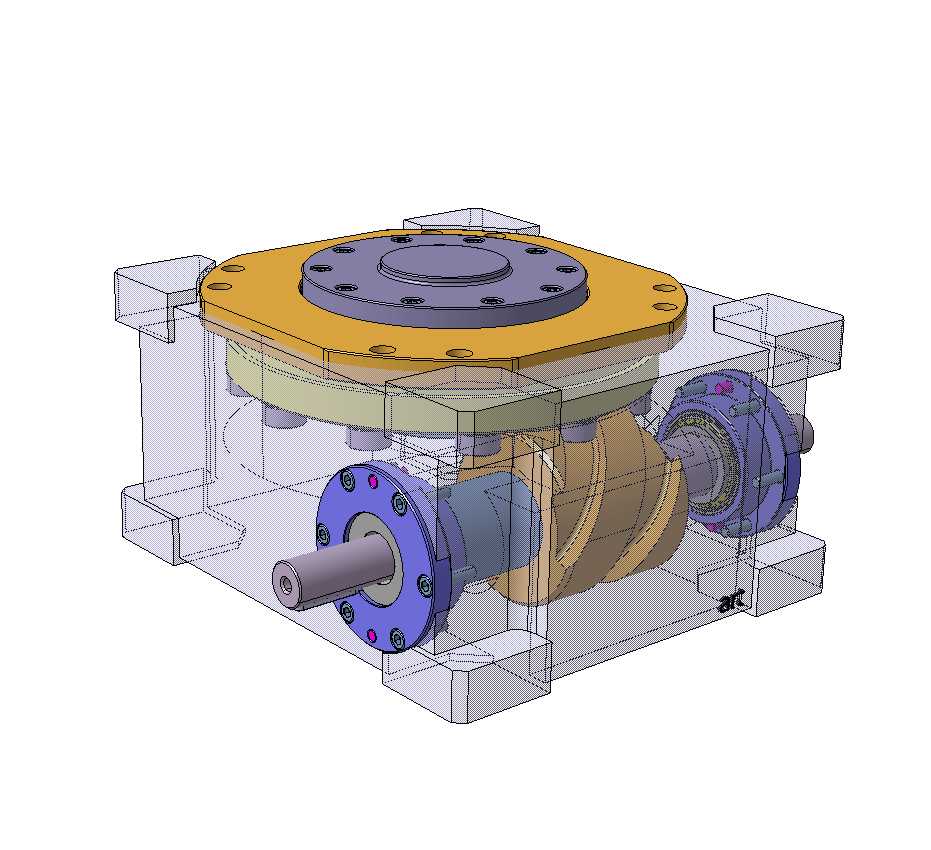

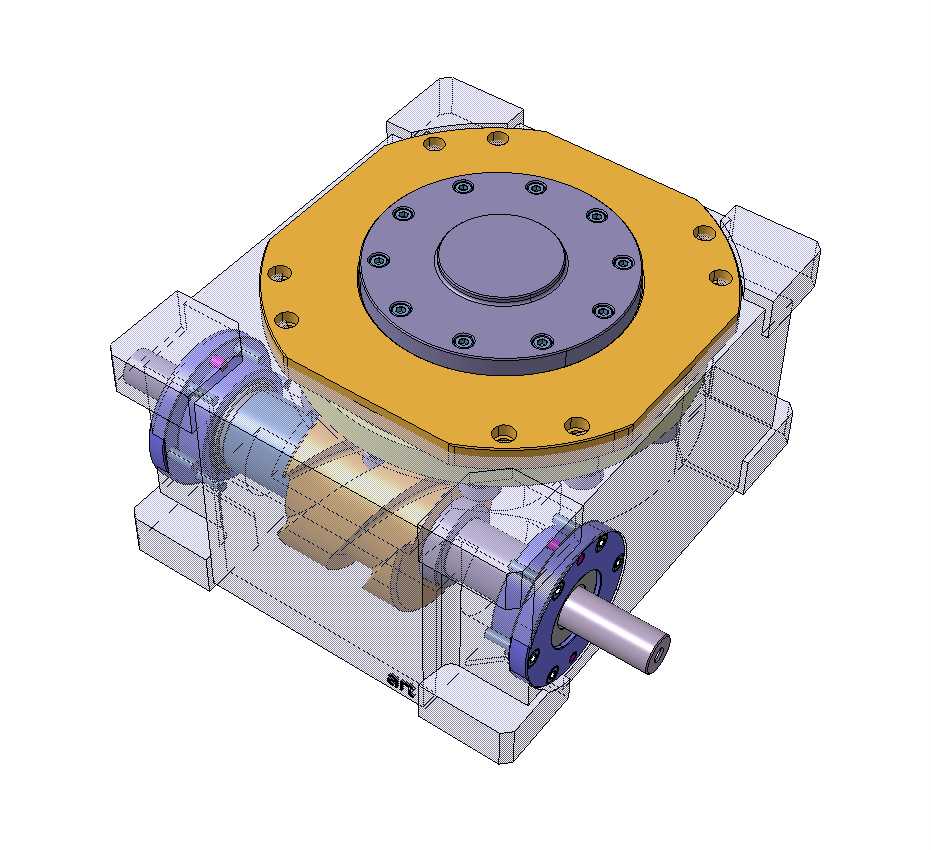

　　这套分度机构主要面向包装生产线的间歇转位工序设计，常见于多工位包装设备的转盘驱动环节，可配合装料、封合、贴标、检测等工位完成精准的步进回转动作，替代传统槽轮机构实现更高负载、更平稳的间歇传动。从结构布局来看，整体采用箱体式集成设计，输入轴与输出轴呈垂直交错布置，输入端通过弧面凸轮与输出端的分度盘啮合，将连续的回转输入转化为间歇式的步进输出，输出端采用大直径法兰式安装面，可直接固定工装转盘或多工位夹具，省去额外的转接连接件，压缩设备上部的安装空间。设计过程中优先考虑了安装边界的适配性，箱体底部预留了标准安装孔位，可直接固定在设备的安装基座上，输入轴的轴伸尺寸、键槽规格匹配常规伺服电机或减速电机的输出端，无需定制非标联轴器即可完成对接；

　　输出法兰的端面跳动、径向跳动公差按照精密级传动要求设定，保证多工位重复定位精度满足包装工序的对位需求。箱体采用剖分式结构设计，上下箱盖通过螺栓紧固，装配时可先完成内部凸轮、分度盘、支撑轴承的预装调整，再合箱紧固，日常维护时拆开上盖即可检查啮合副的磨损情况、补充润滑脂，无需整体拆卸设备管路与电气线路。内部传动副的啮合间隙可通过调整端盖的垫片厚度进行微调，长期运行出现磨损后可通过该方式补偿间隙，维持分度精度，延长机构整体使用寿命。输入端与输出端的轴承均采用成对配置的角接触轴承，可同时承受径向载荷与轴向载荷，适配转盘带偏载作业的工况，避免单侧装料时输出轴出现偏斜卡滞。凸轮与分度盘的啮合型面按照修正正弦加速度运动曲线设计，

　　启动与停止阶段的加速度变化平缓，无刚性冲击，高速运行时的振动与噪音远低于传统槽轮分度机构，适配中高速包装生产线的节拍要求，工位转位过程无明显抖动，可保证贴标、喷码等对位置精度要求较高的工序稳定作业。箱体外部的透明视窗设计可直接观察内部润滑状态与啮合情况，日常巡检无需拆盖即可判断机构运行状态，降低设备运维的工作量。
