双工位挤出吹塑成型设备结构设计

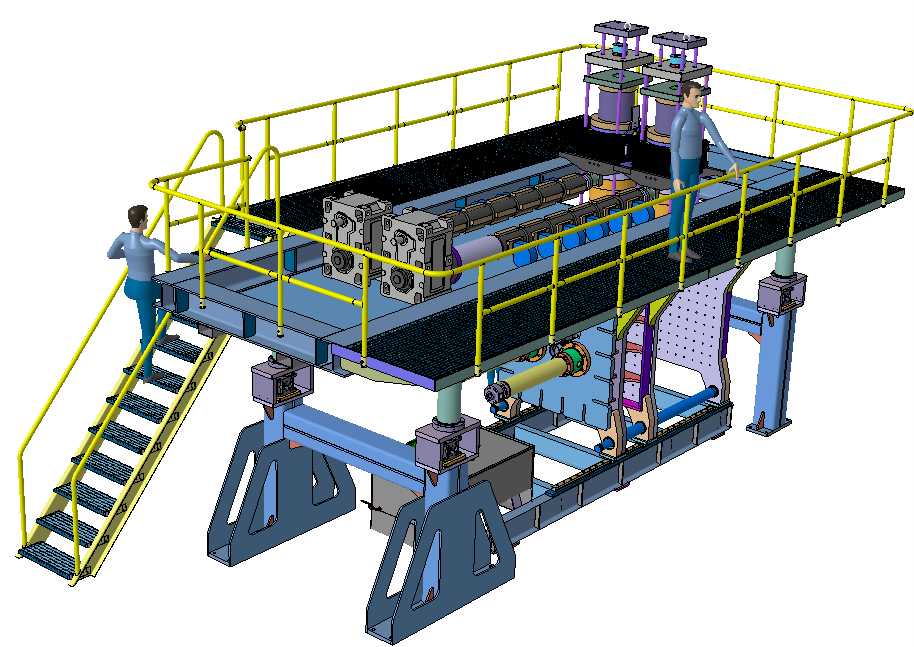

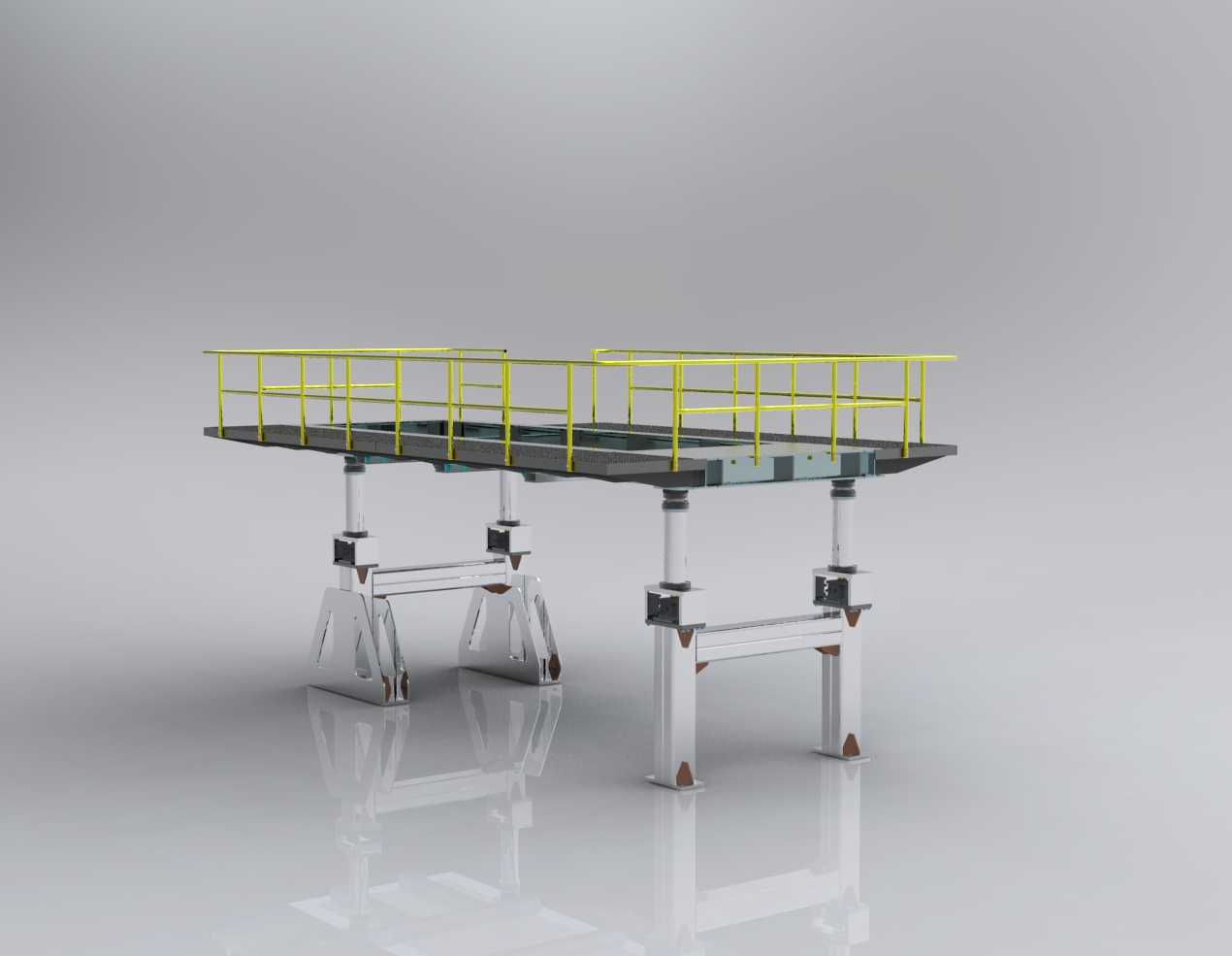

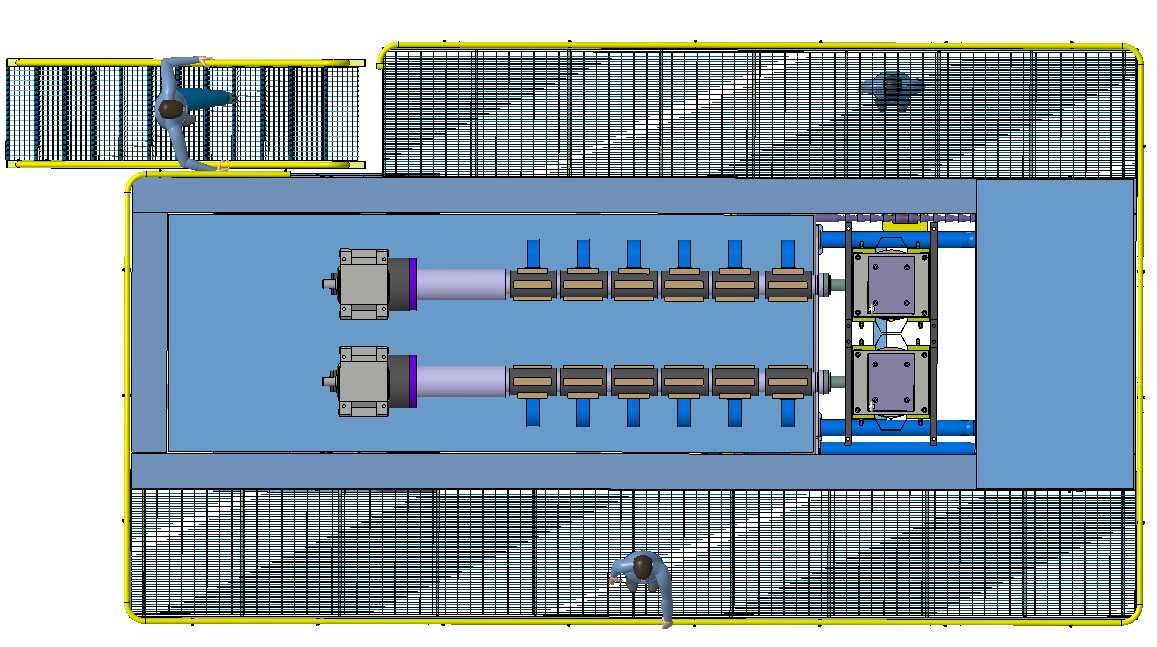

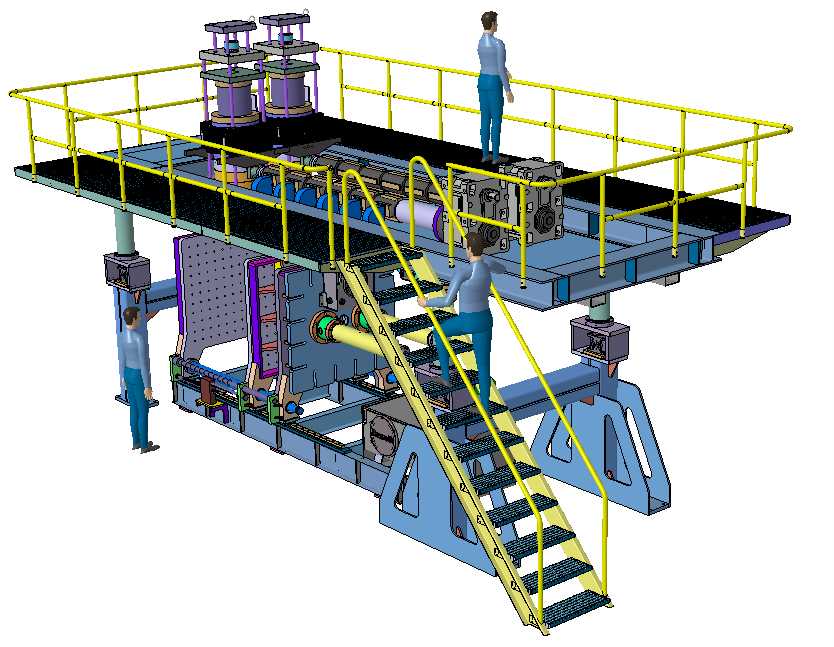

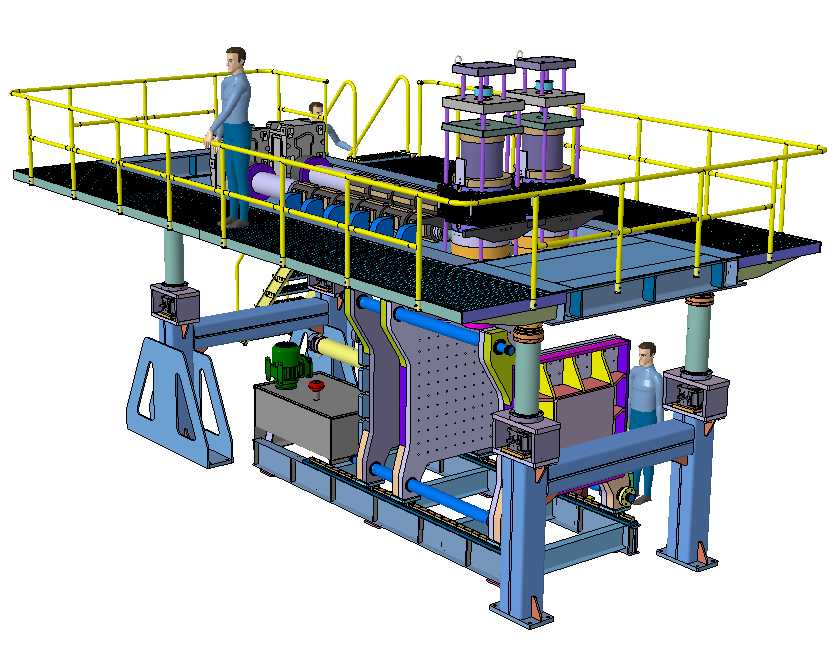

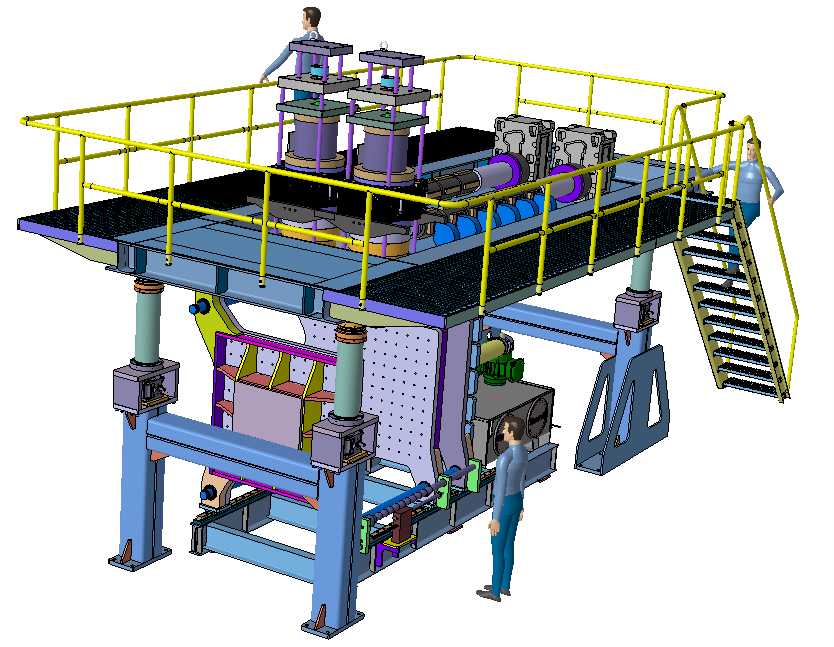

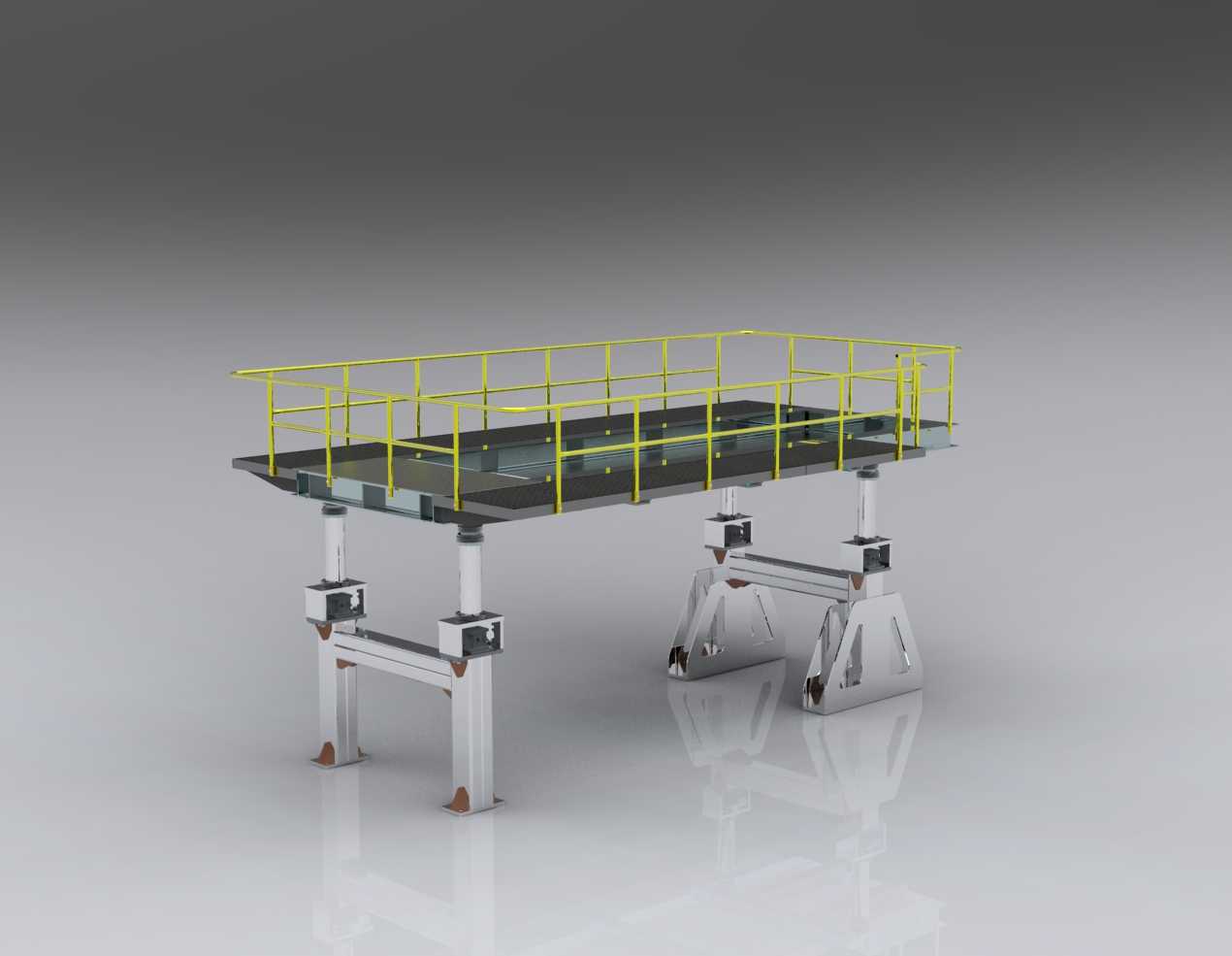

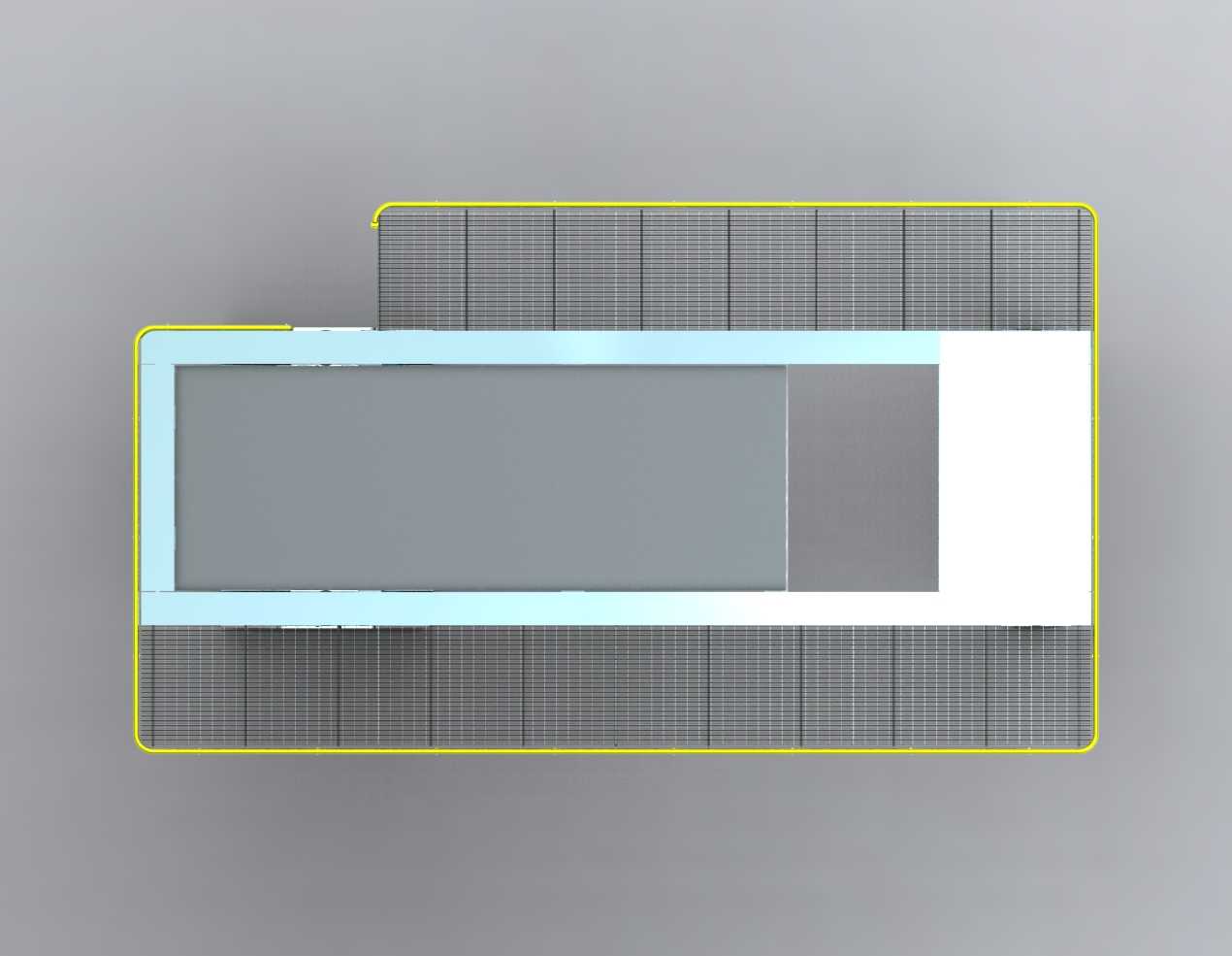

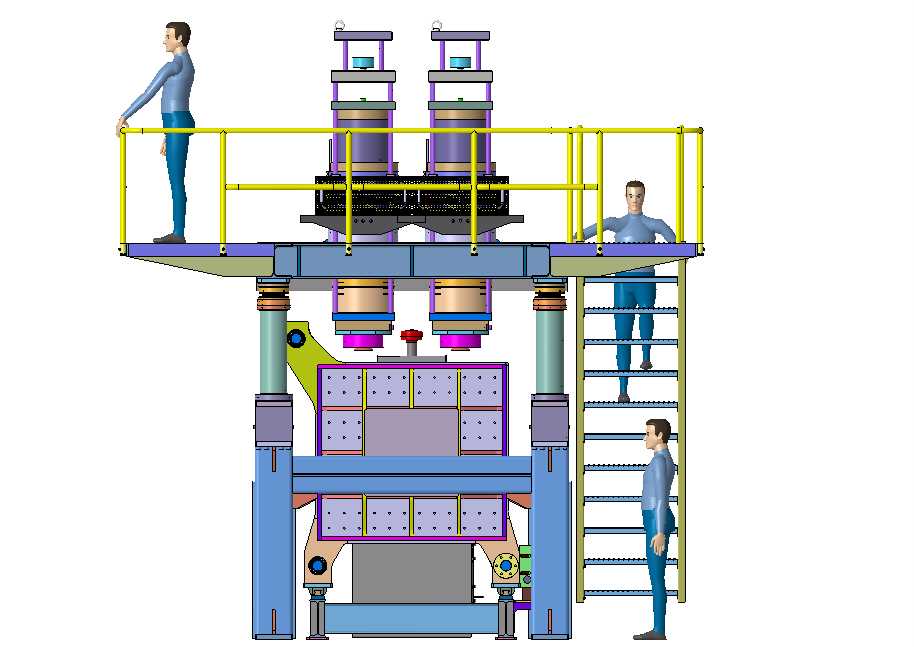

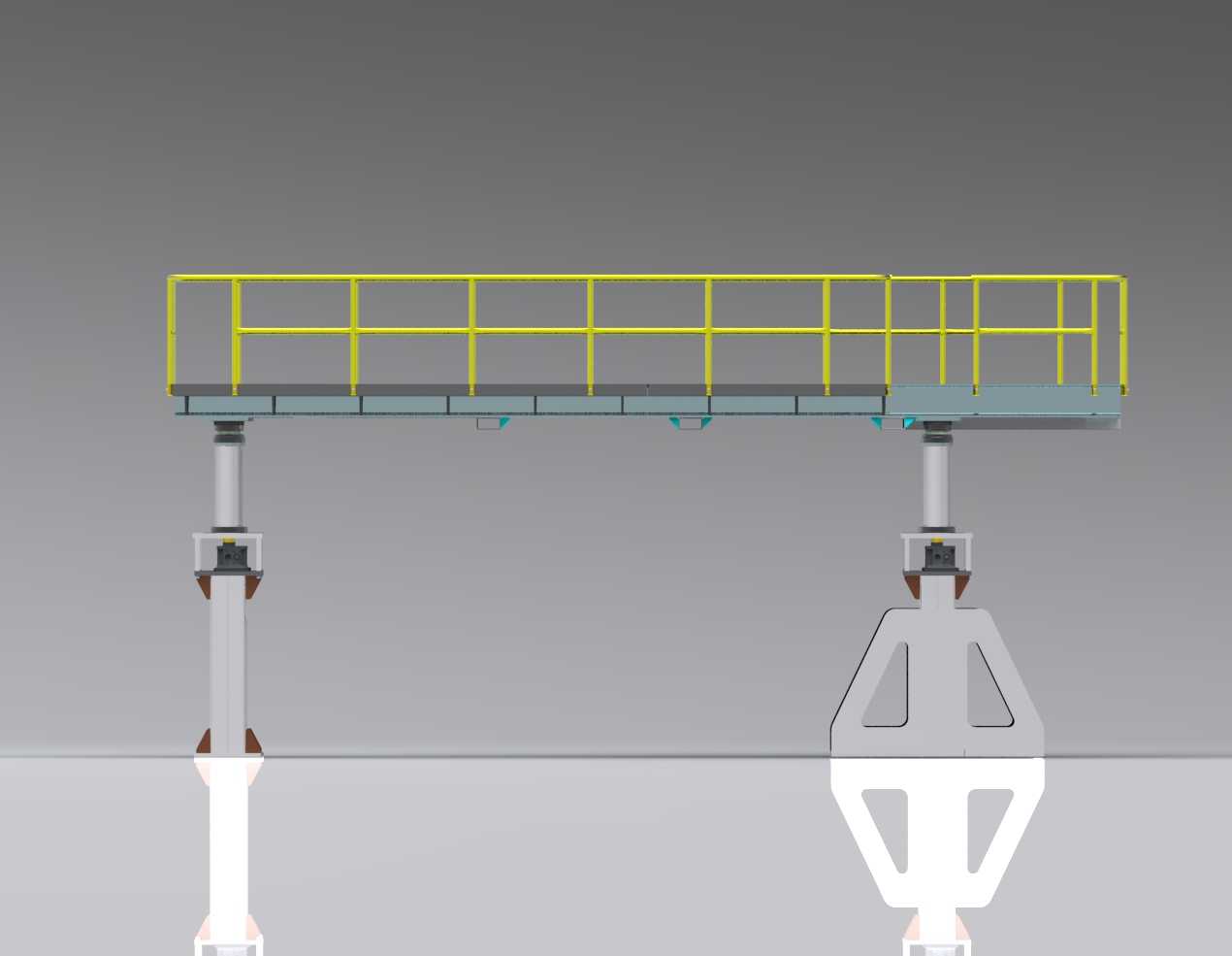

　　该设备针对中空塑料制品批量生产场景设计，可覆盖日化包装瓶、工业储液桶、小型汽车塑料中空配件等多品类产品的吹塑成型工序，适配PE、PP等常用热塑性塑料的挤出吹塑工艺需求。整机采用对称双工位布局，两套独立的挤出模头与合模单元并行排布，可实现单台设备交替完成型坯挤出、合模吹胀、冷却脱模的全工序循环，相比单工位结构能将生产节拍压缩近四成，有效提升单位厂房面积的产能输出。从结构设计逻辑来看，设备主体框架采用型钢焊接成型后做时效处理，避免长期运行受交变载荷影响产生结构形变，外围配置的网格安全防护栏按照人机工程安全规范预留操作开口，既满足设备运行时的安全隔离要求，也方便操作人员完成换模、参数调试、日常清料等作业。

　　挤出单元采用长径比适配常规吹塑原料的螺杆结构，机筒分段设置独立温控回路，可根据不同原料的熔融特性调整各段温度曲线，保证型坯挤出的壁厚均匀性，减少后续吹塑环节出现破洞、厚薄不均的不良品。合模单元采用导柱导向结构，配置的锁模机构可根据制品容积调整锁模力参数，避免吹胀过程中出现合模缝溢料的问题，吹胀气路配置稳压阀与流量调节阀，可匹配不同容积制品的吹气压力与流量需求，保证制品内壁成型质量。设备底部预留的安装基准面可直接与车间混凝土地面通过膨胀螺栓固定，无需额外做复杂的地基处理，进料端可对接上游原料干燥输送系统，出料端可配套下游的飞边切除、制品输送、检漏工位形成完整的吹塑生产线。整机的管线排布沿设备框架内侧的走线槽布置，气路、电路、

　　温控回路做分槽隔离，避免不同管线之间产生干扰，同时方便后期维护时的管线排查与更换。两侧的操作工位预留了足够的操作空间，操作人员可在安全防护栏外完成制品取出、模具表面清理的作业，无需进入设备运行区域，符合塑机设备的安全设计要求。
