三轴低平板半挂车车架结构三维设计

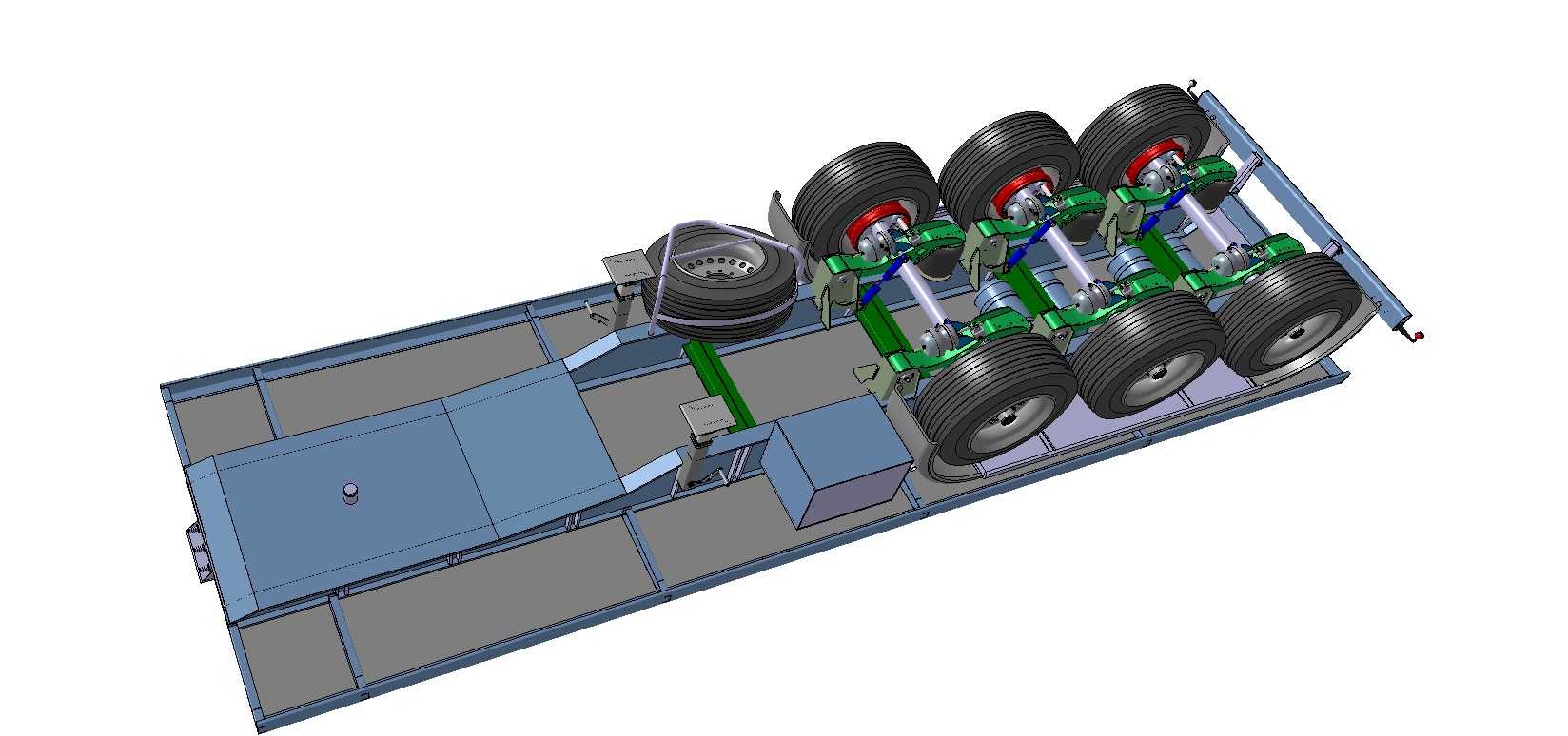

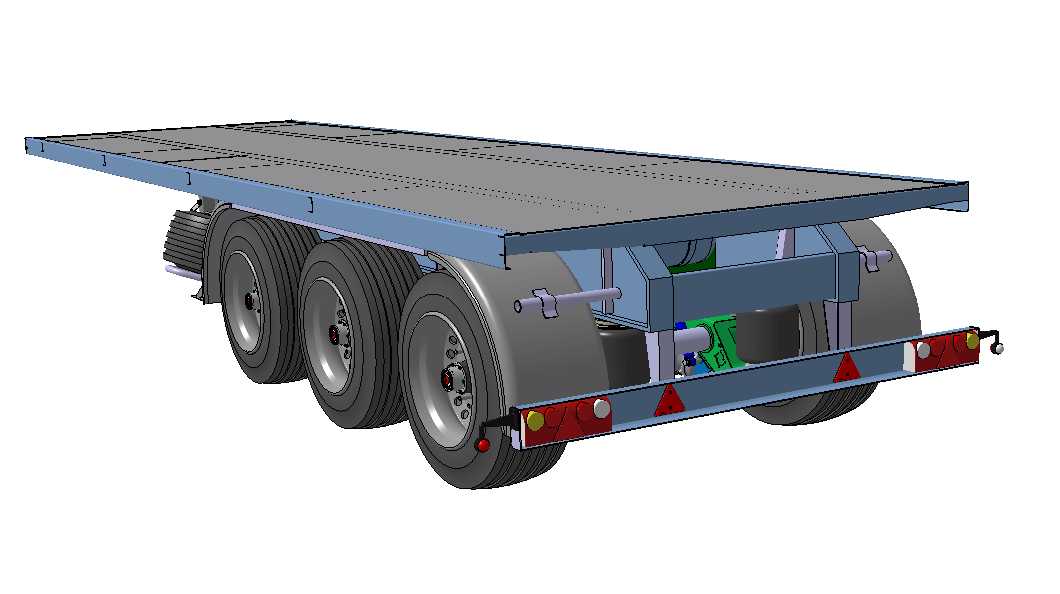

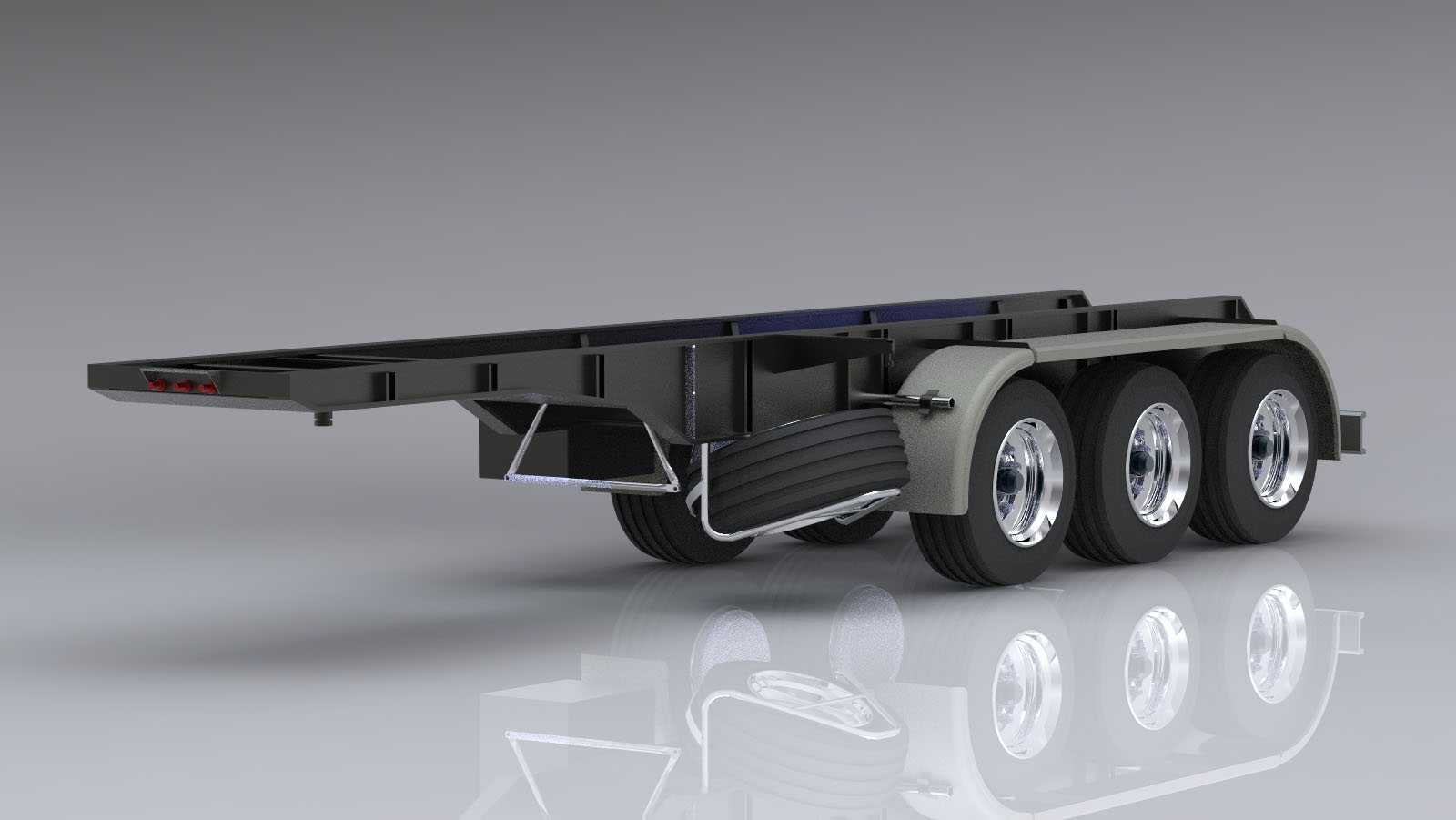

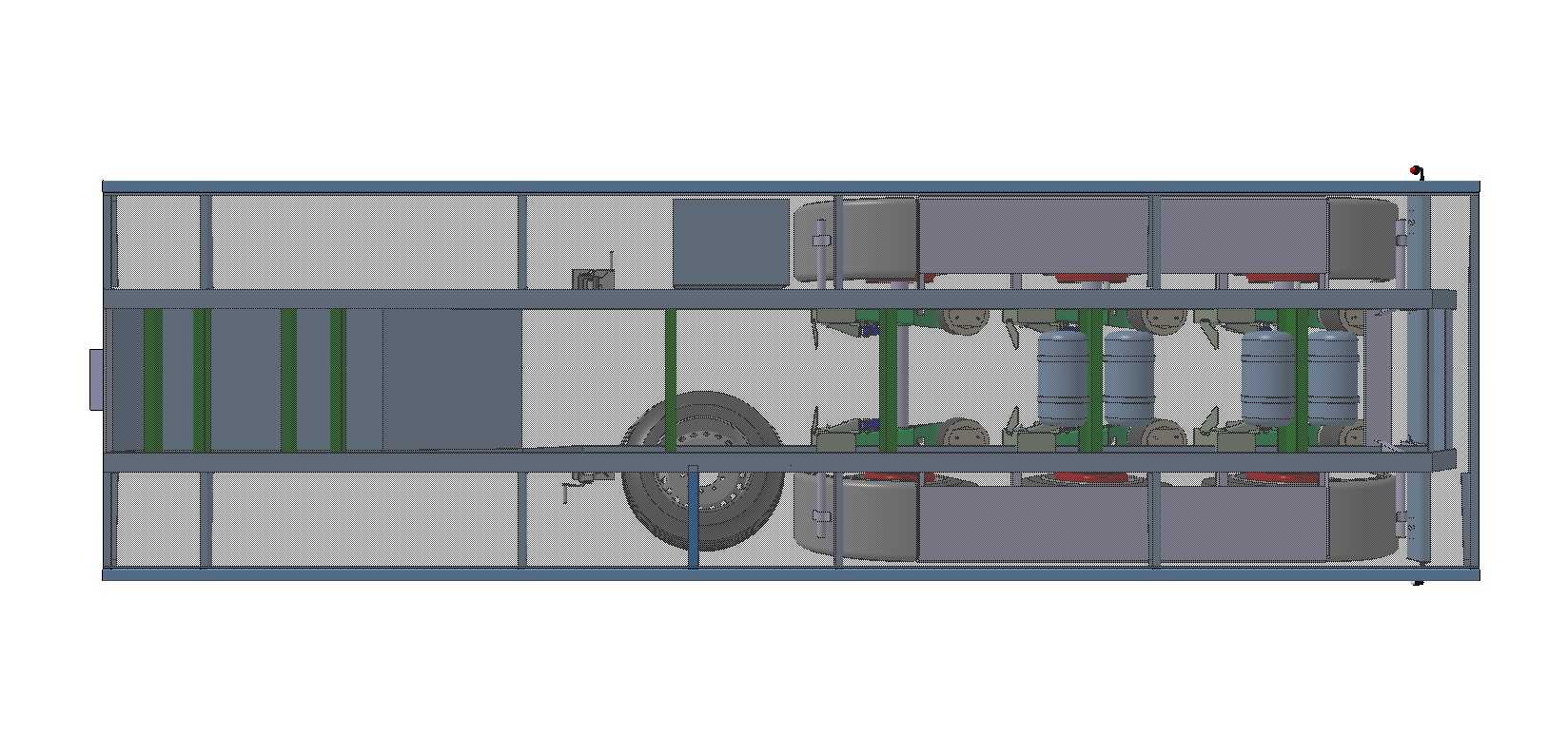

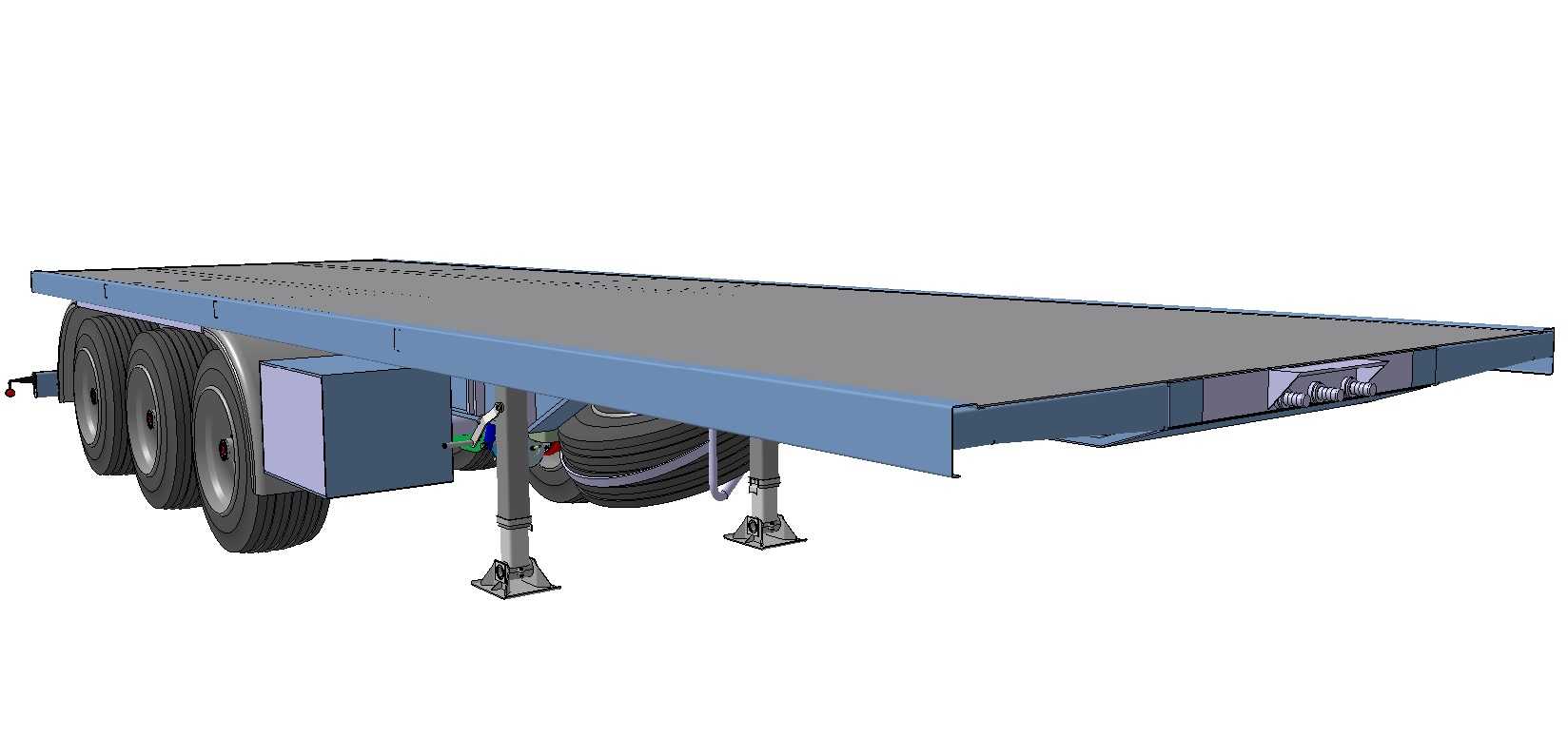

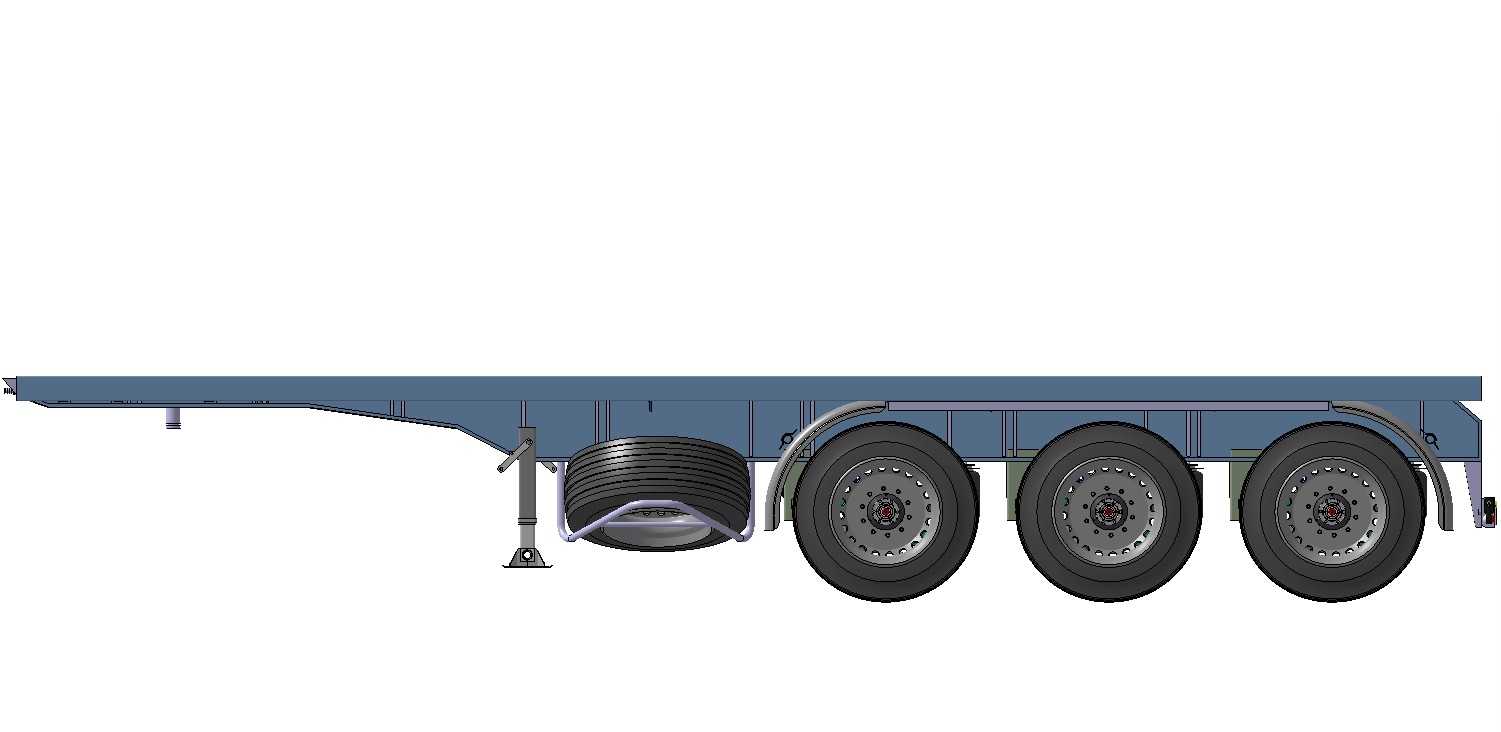

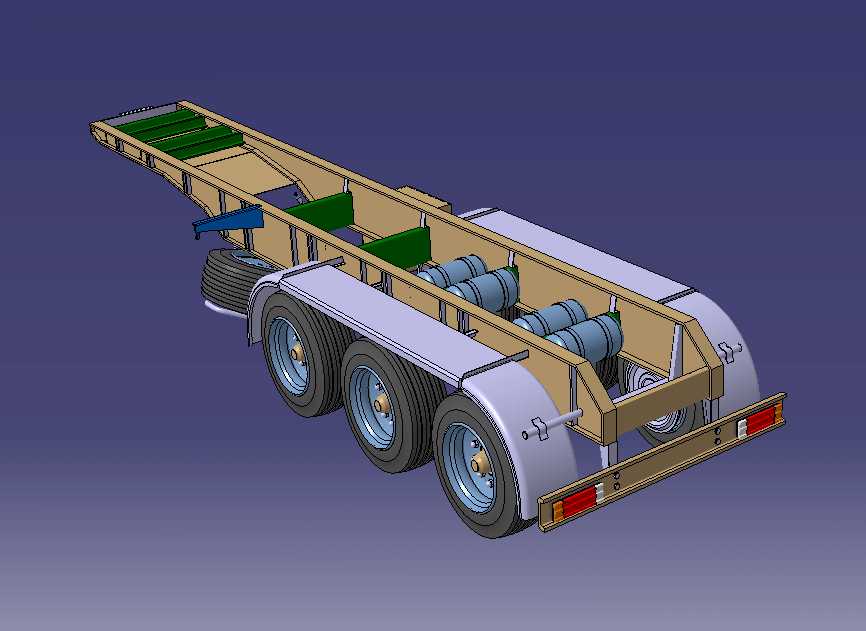

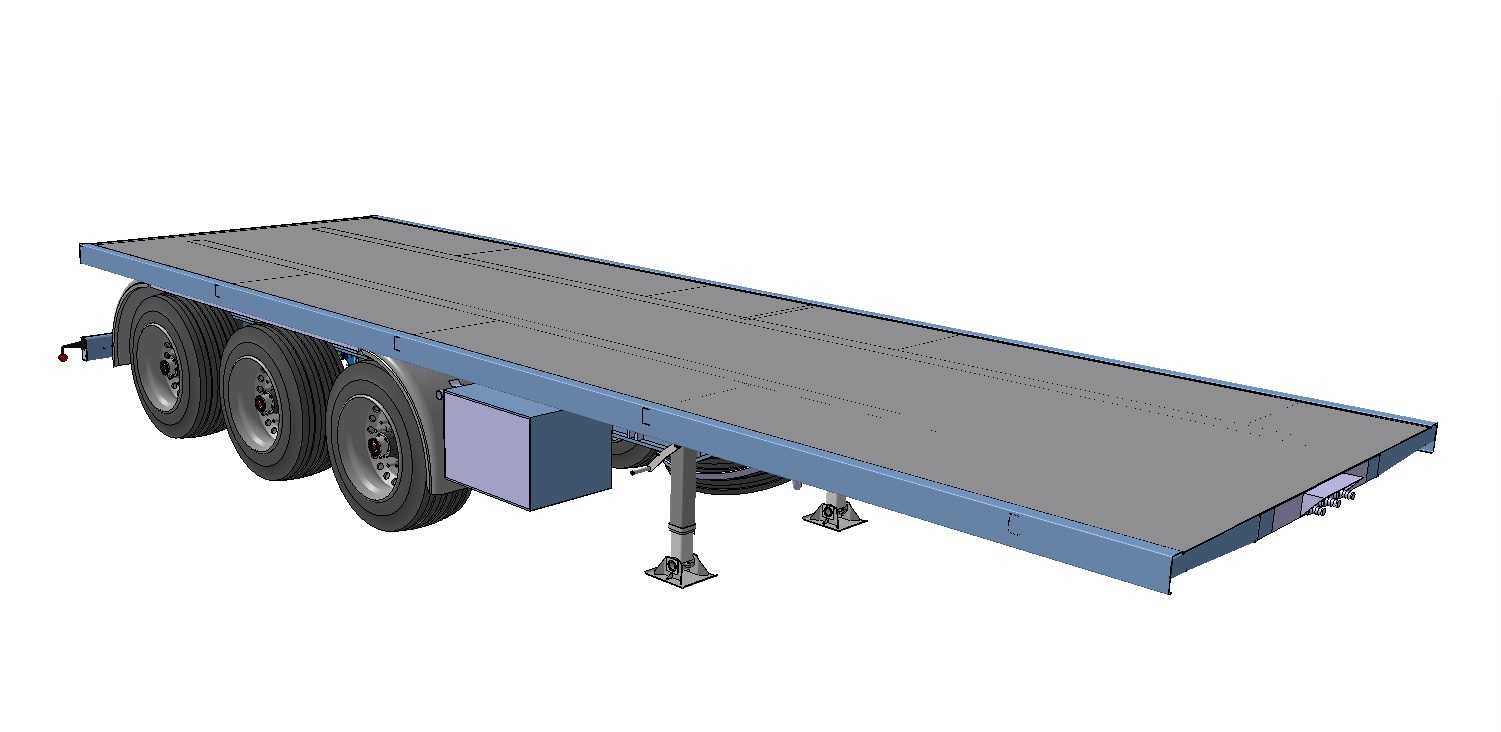

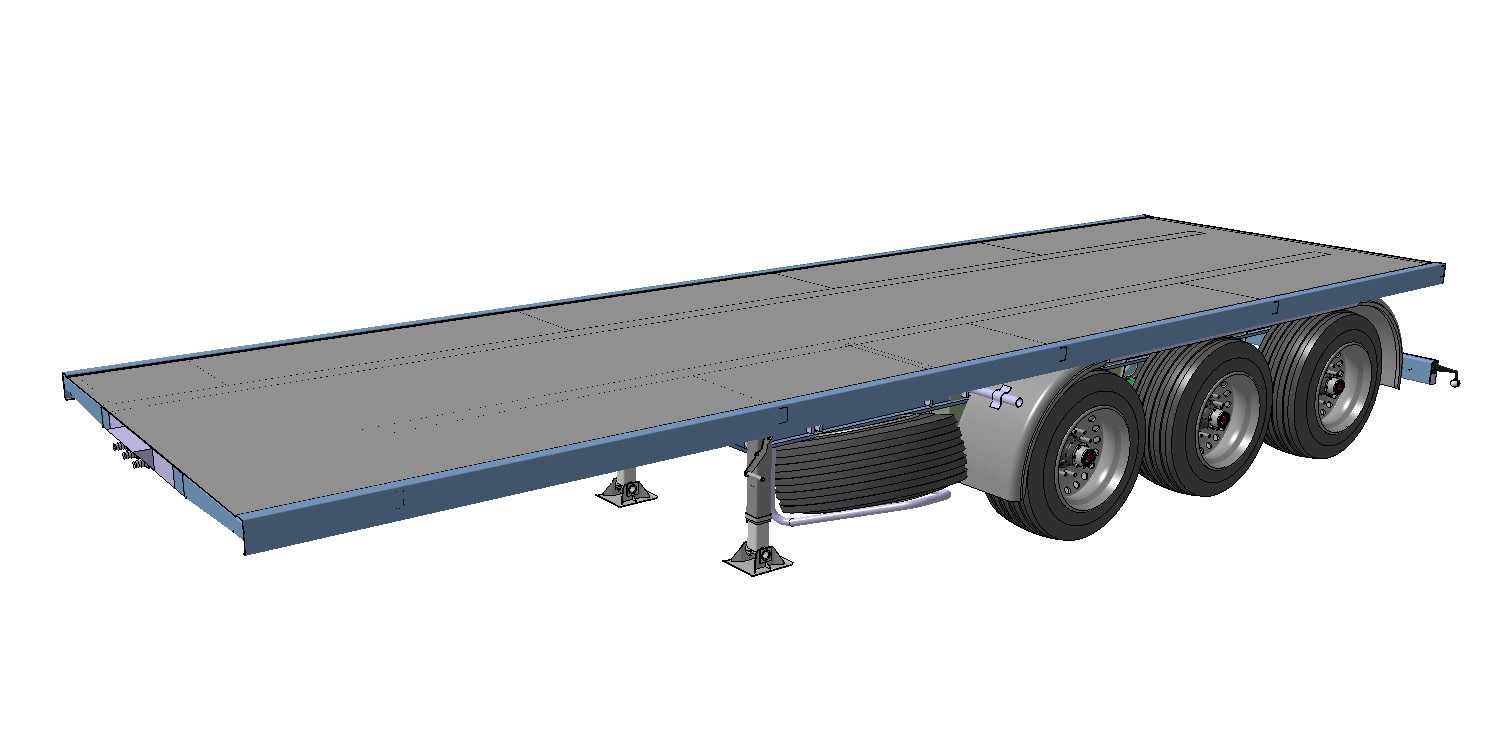

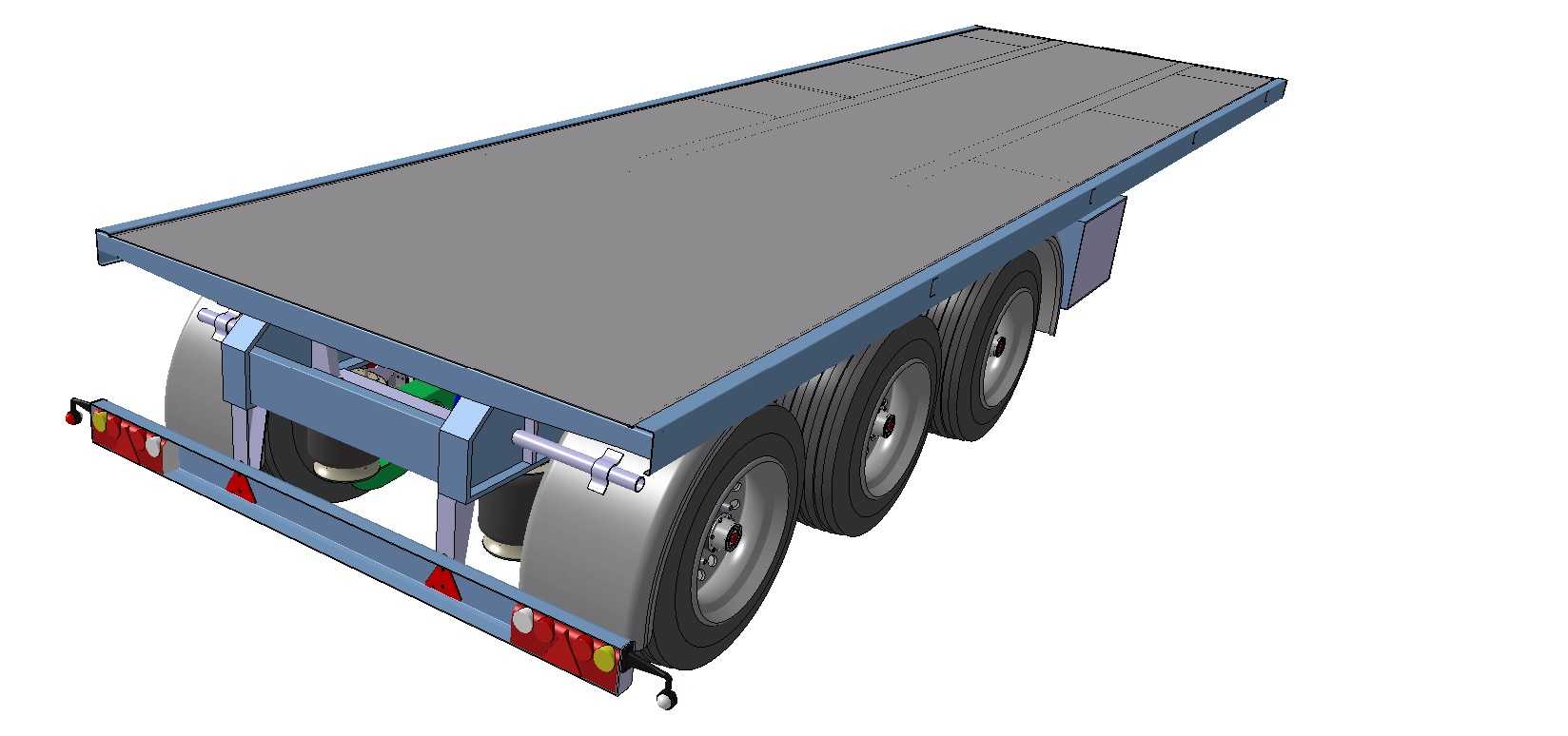

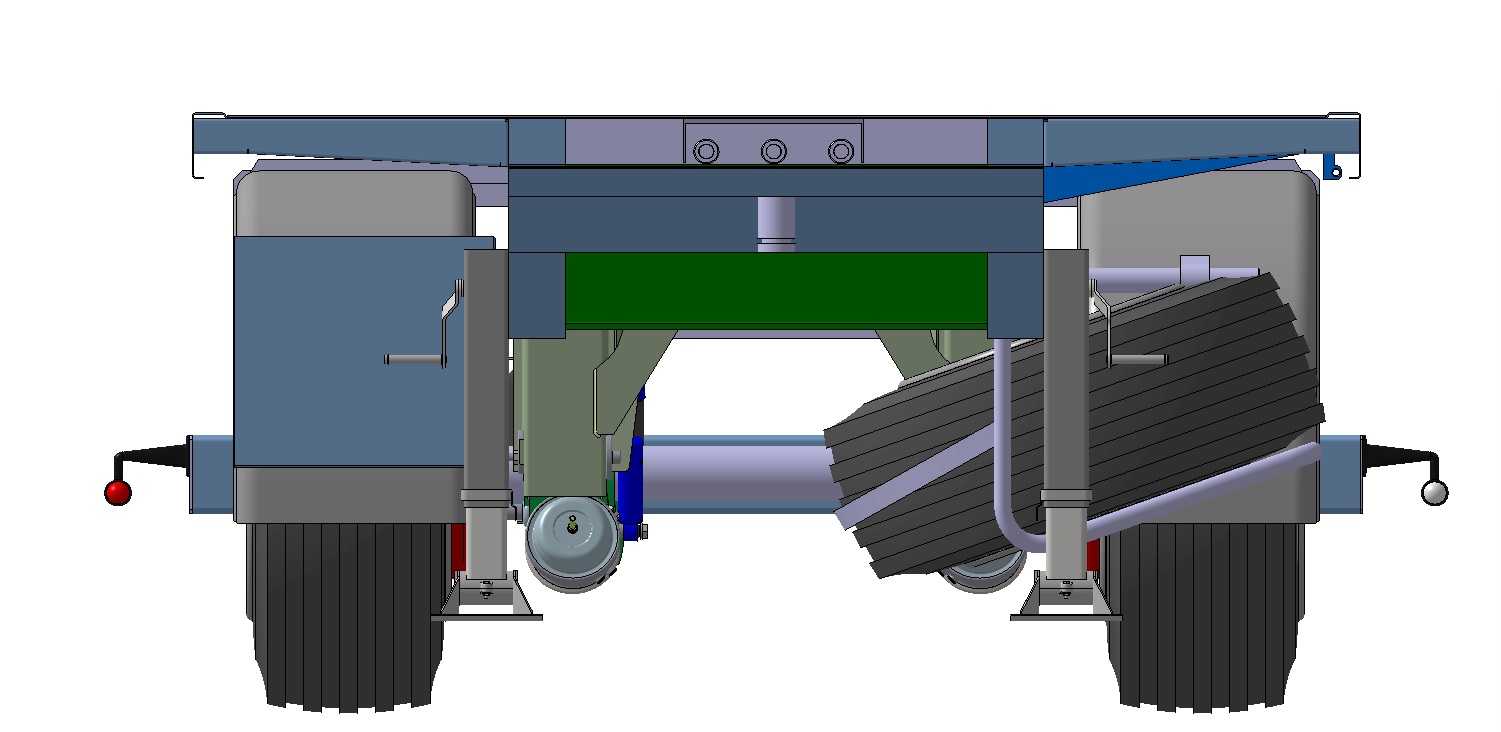

　　该结构为三轴低平板半挂车的承载车架总成，主要应用于干线公路货运、工程设备转运等场景，承担载货平台与牵引车之间的载荷传递功能，可适配重型工程机械、大件工业货品的公路运输需求，是公路重载运输领域的核心承载部件。从结构设计逻辑来看，整个车架采用纵梁贯通式布局，主纵梁为变截面工字钢结构，前端鹅颈区域做收窄抬升处理，用于匹配牵引车鞍座的连接高度，保证与主车对接后整车高度符合道路通行限界要求，同时鹅颈部位的加强筋布局充分考虑了起步、制动过程中的纵向冲击载荷，避免连接区域出现应力集中。车架中段为低平板承载面，铺设的防滑承载板可直接固定待运货品，两侧预留的绑挂孔位用于配套绳索、拉紧器对货物进行捆扎固定，防止运输过程中货品移位。

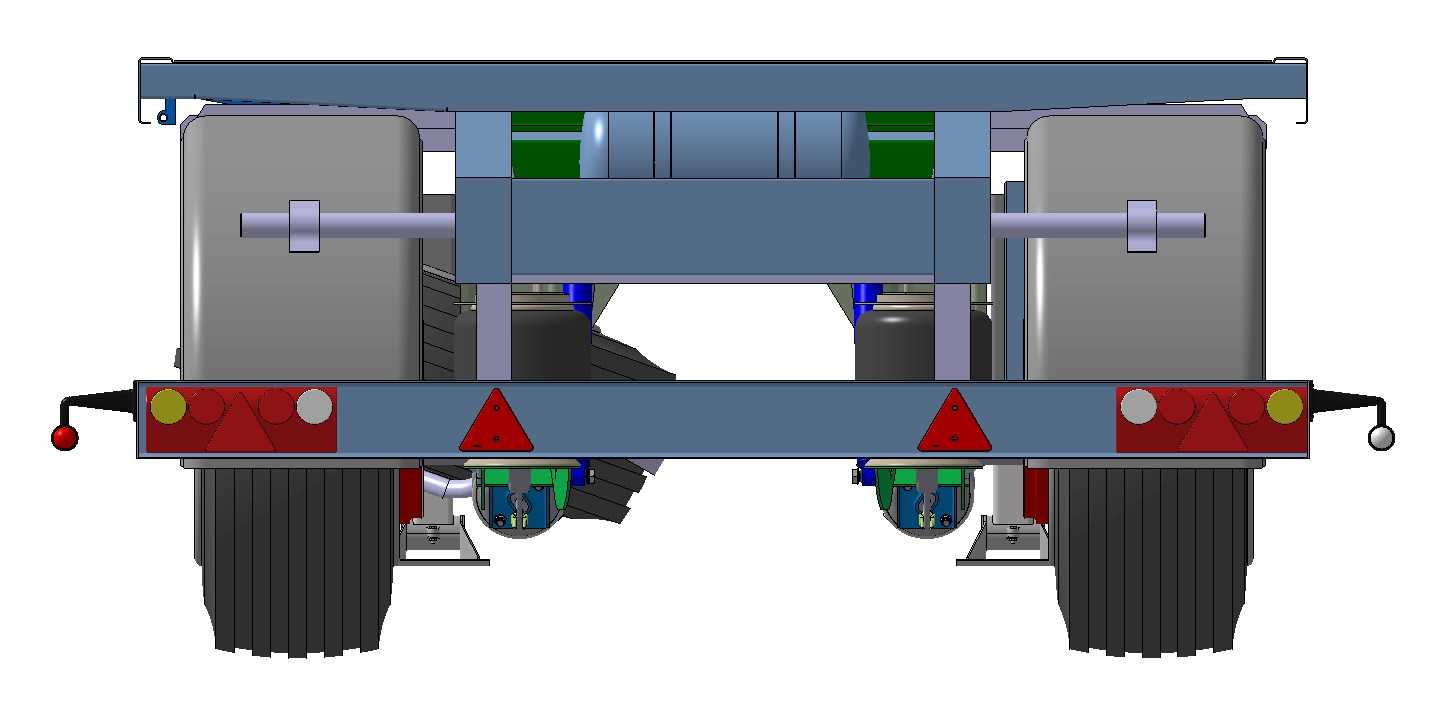

　　车架尾部设置有斜坡式爬梯结构，可在无外部吊装设备的场景下，让轮式工程设备自行开上承载平台，降低装卸作业的设备依赖。行走部分采用三轴并装布局，每根车桥匹配双轮胎配置，板簧悬架直接连接在纵梁下方的支座上，可均匀分散载货后的垂直载荷，同时缓冲路面颠簸带来的振动冲击，车桥上方布置的储气筒为整车制动系统提供压缩空气存储，配合制动管路实现各车轮的同步制动，满足重载状态下的制动距离要求。车架两侧的轮眉采用圆弧过渡设计，既可以阻挡行驶过程中轮胎带起的泥水飞溅到载货区域，也能避免转弯过程中轮胎与车架本体发生运动干涉。尾部的尾灯安装支架预留了标准的灯光接口，可直接装配转向灯、刹车灯、示宽灯等合规上路所需的灯光组件，

　　后保险杠的安装位置符合机动车安全运行的尺寸要求，可在发生追尾碰撞时吸收部分冲击能量。整个车架的安装边界充分考虑了通用牵引车的鞍座尺寸、国标道路通行的限宽限高要求，各部件的连接孔位均匹配通用挂车配件的安装尺寸，无需额外改制即可适配市面上主流的牵引车、车桥、制动配件，降低生产制造与后期维护的配件采购成本。设计过程中对纵梁的受力路径做了优化，在车桥支撑点、鞍座连接点、尾部爬梯受力点等载荷集中区域均做了局部加厚加强处理，在保证整体承载能力满足重载运输需求的前提下，尽可能降低车架自重，提升整车的有效载货质量。
