手推车油箱折弯成型专用加工设备结构

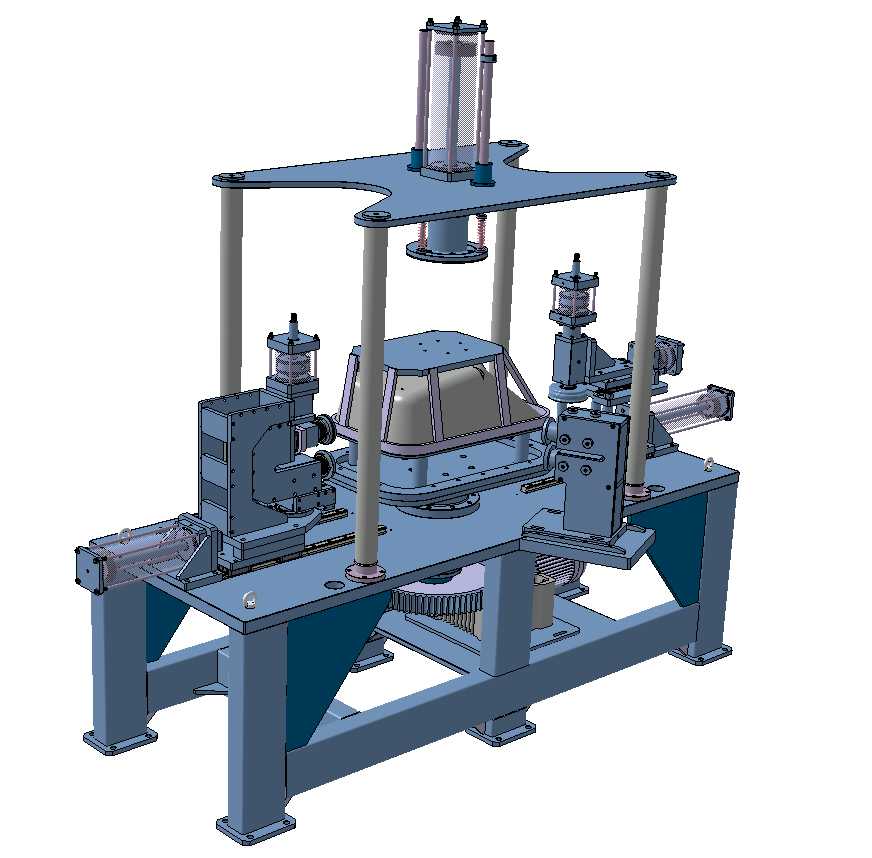

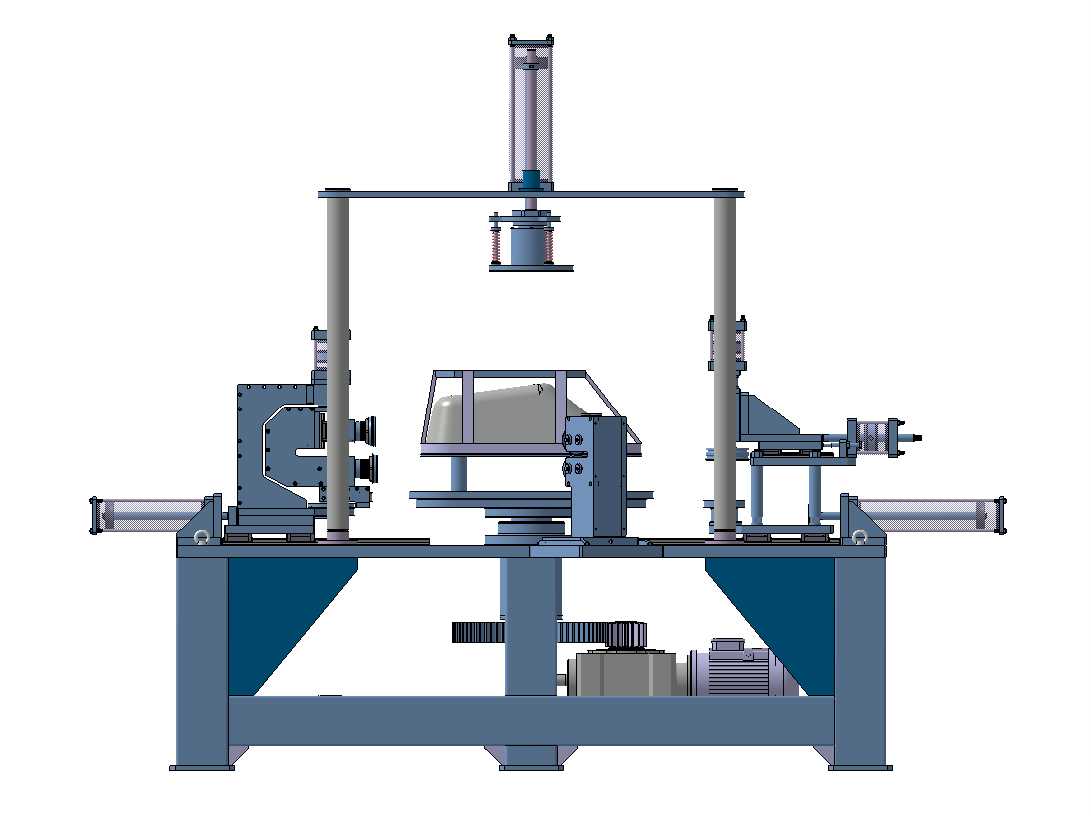

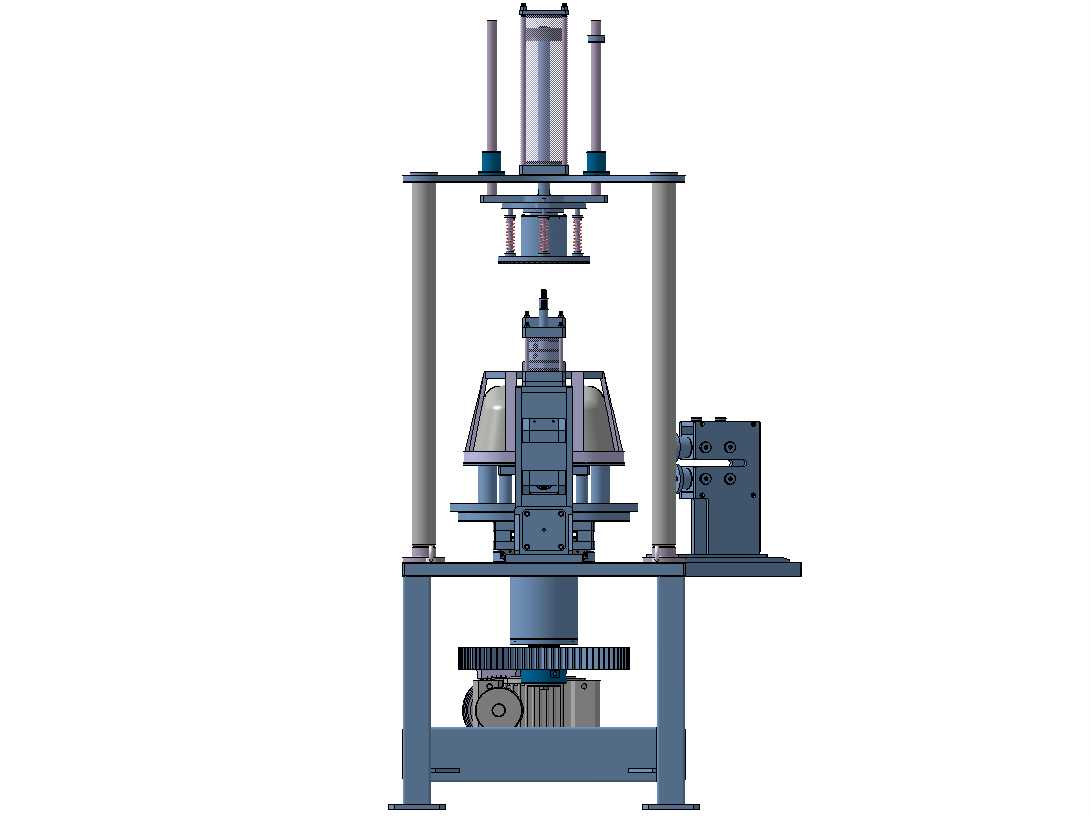

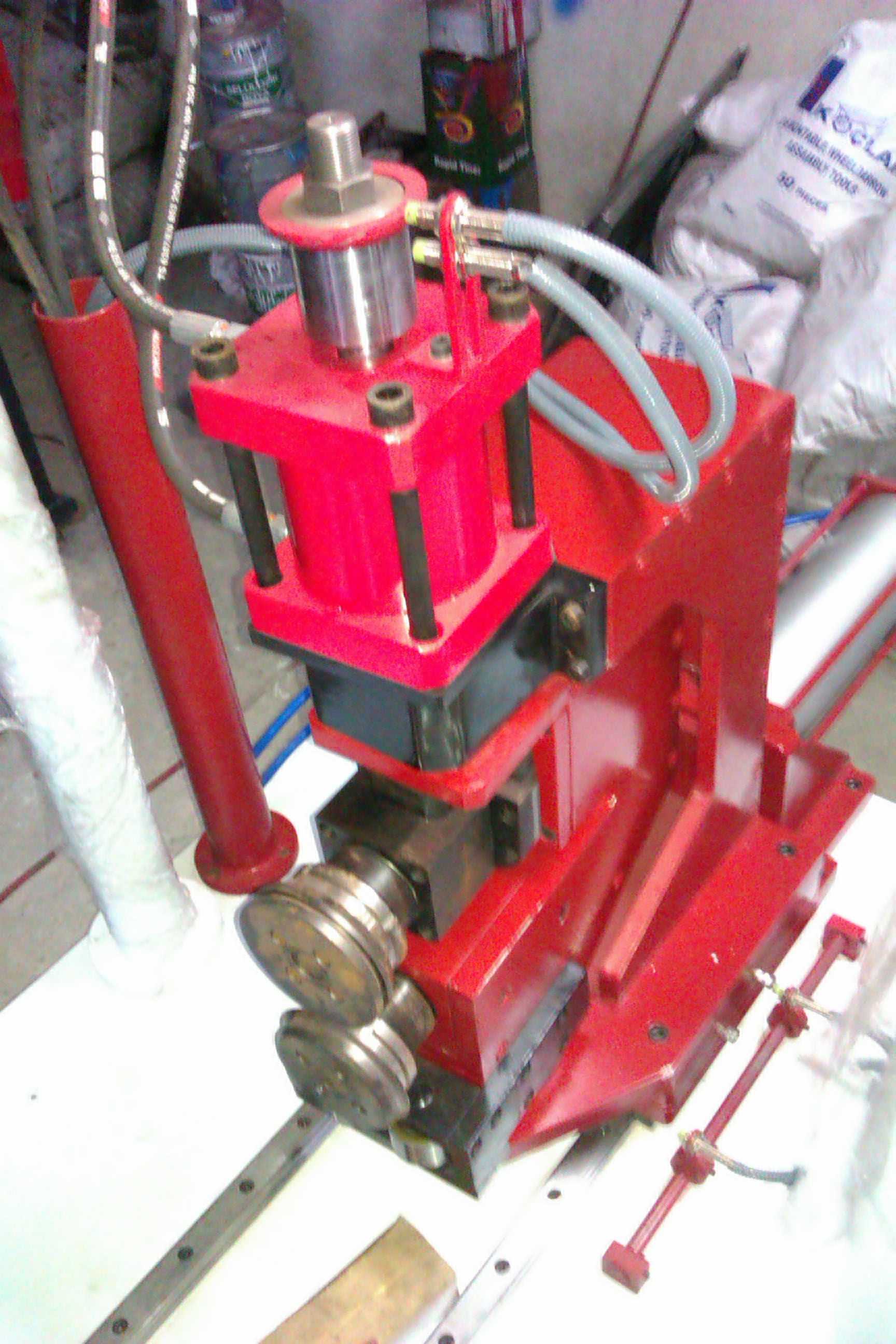

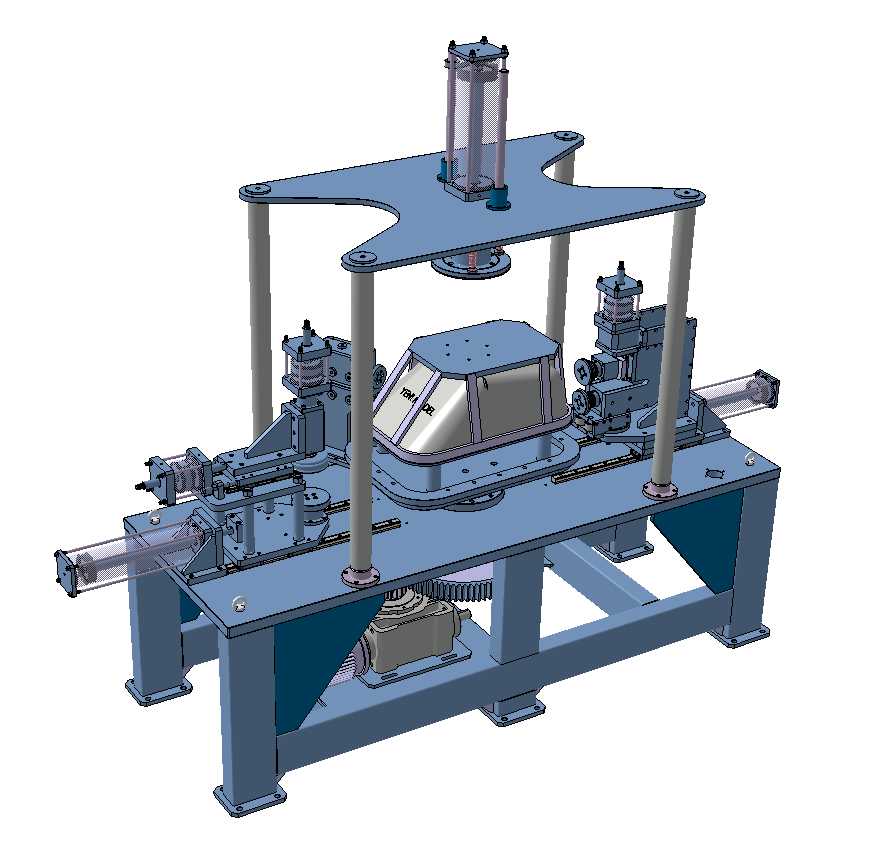

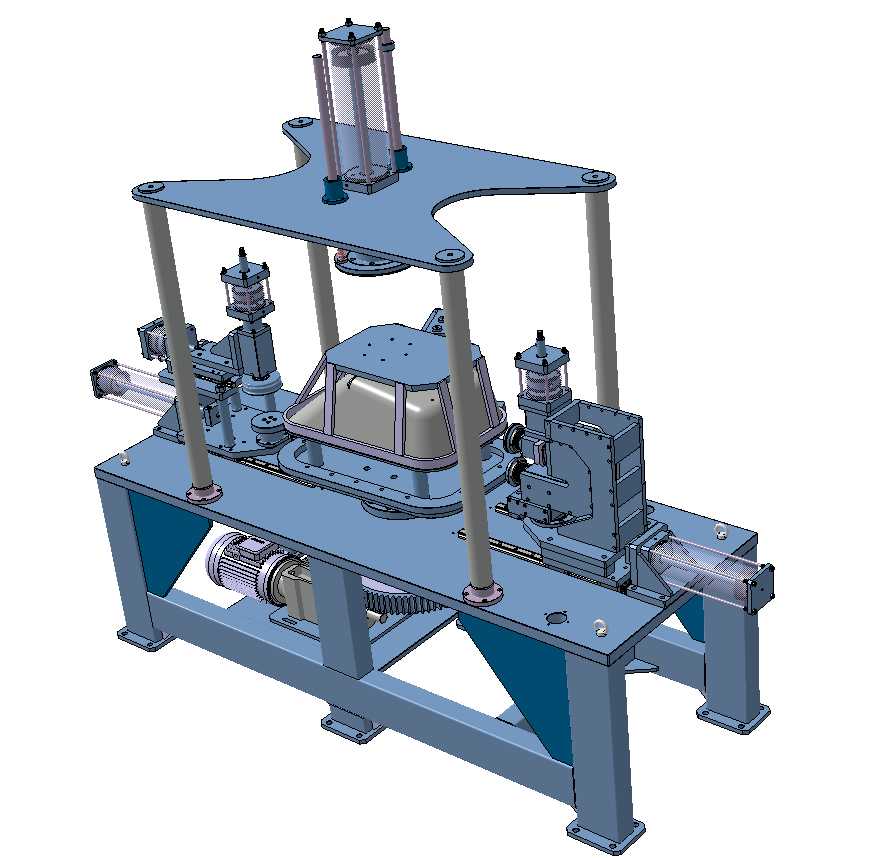

　　该设备主要面向仓储搬运类手推车的燃油箱体钣金成型工序，针对手推车油箱异形轮廓的折弯加工需求设计，解决传统通用折弯设备针对小批量异形油箱加工时定位精度差、多工序周转效率低的问题。从结构布局来看，设备采用四柱式框架承载结构，四根垂直导向立柱承担上压合机构的运动导向与竖向载荷，框架底部设置带回转支撑的工装安装平台，可带动待加工油箱坯件完成周向角度调整，配合多组侧向折弯执行单元，无需多次拆装工件即可完成油箱周向多个折边的连续加工。上置的压合单元采用气动驱动结构，下行后可将油箱坯件牢牢压紧在定位工装上，避免折弯过程中坯件出现窜动、移位，保证折边位置的尺寸一致性。侧向布置的两组折弯执行单元采用水平气缸驱动，搭配可更换的折弯压头，

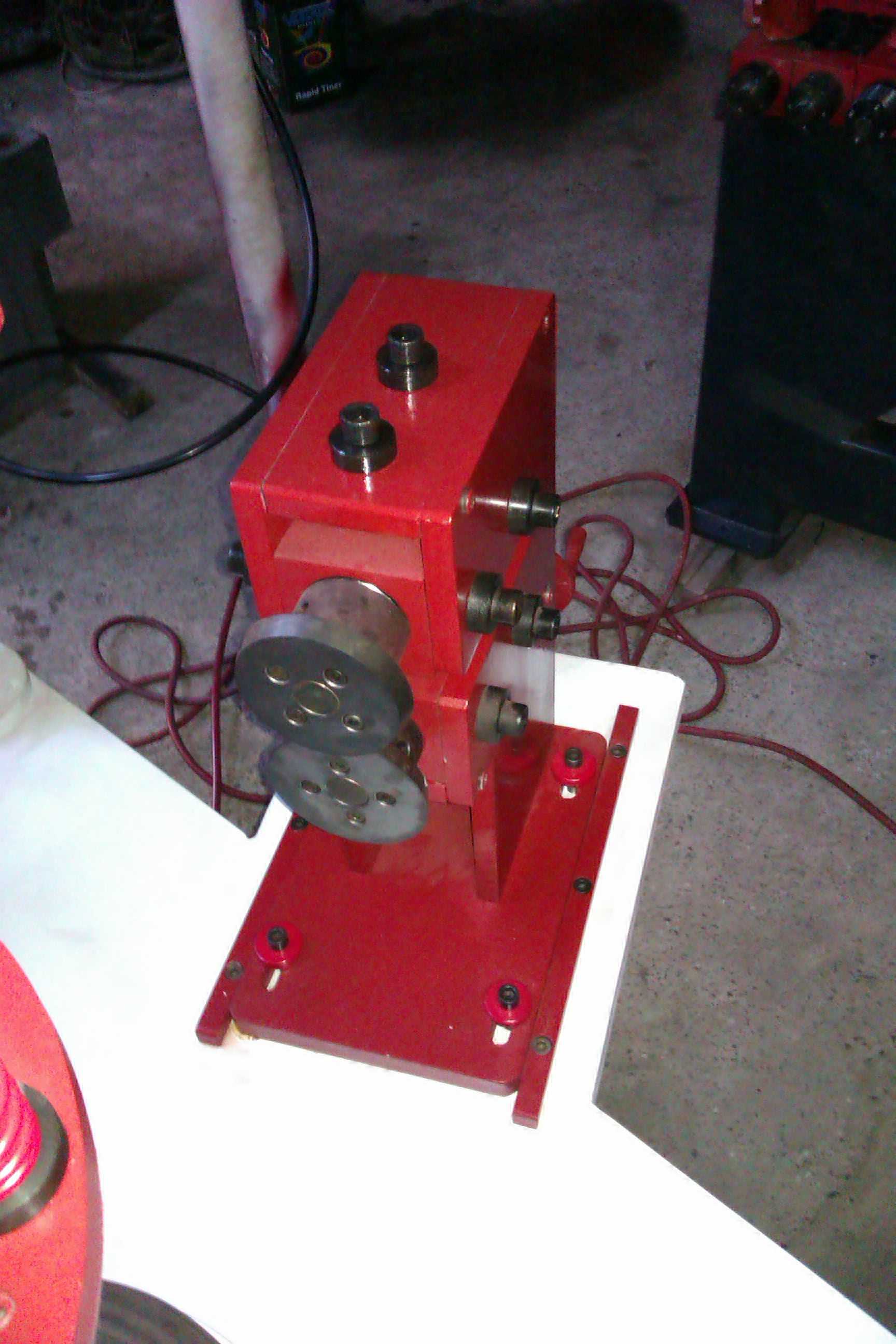

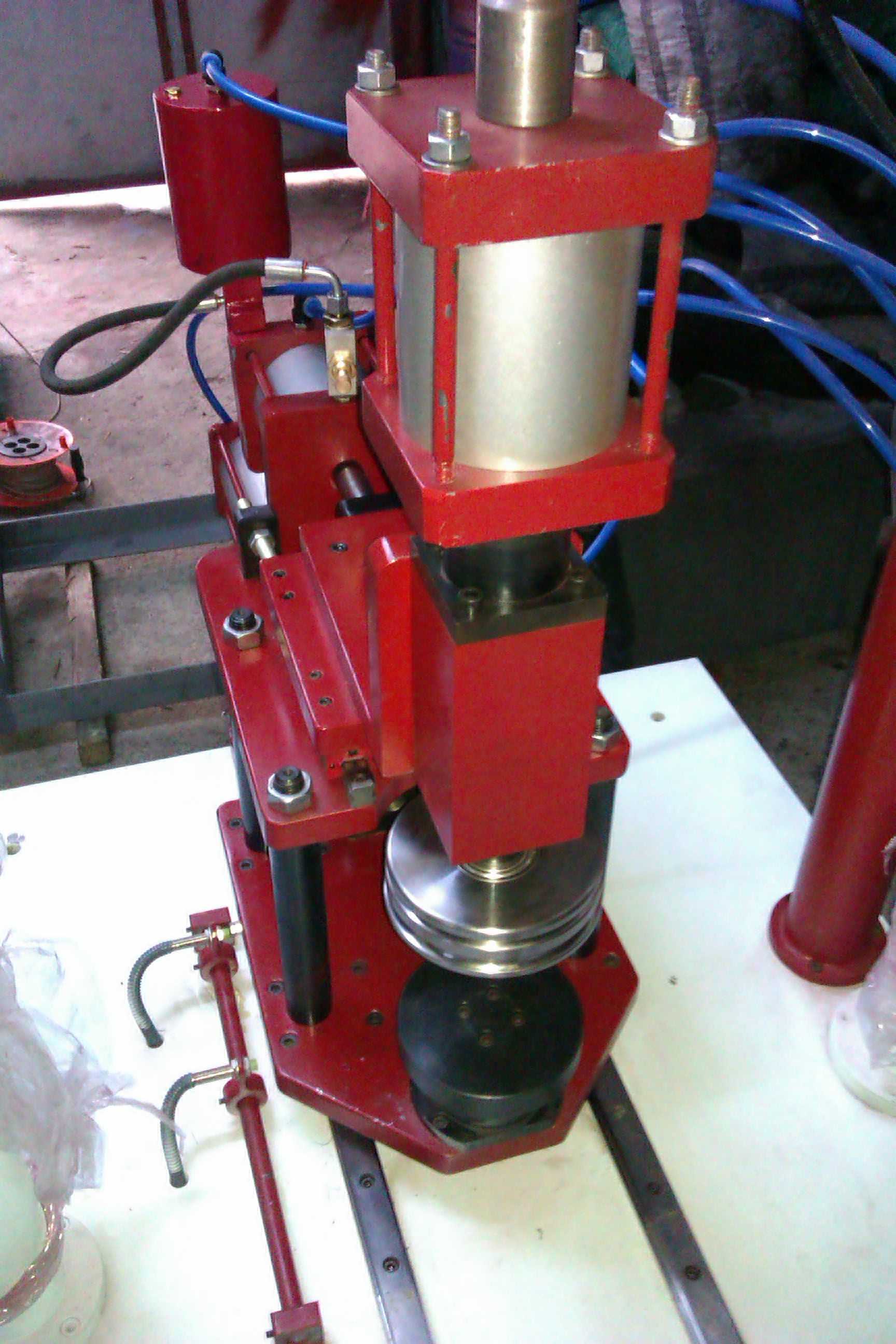

　　可适配不同厚度钢板的折弯力需求，压头工作面根据油箱折边的R角需求做了对应圆弧处理，避免折弯过程中钢板表面出现压痕、开裂问题。设备底部框架采用型钢焊接成型，经过去应力处理后加工各安装基准面，保证各运动单元的同轴度与平行度要求，整体安装时需保证底部框架的水平度误差不超过0.2mm/m，避免立柱倾斜导致上压合机构运动卡滞。从安装边界来看，设备整体占地尺寸适配常规小型机加工车间的工位布局，无需额外做特殊地基处理，仅需将底部框架通过膨胀螺栓固定在硬化混凝土地面即可，外接气源压力稳定在0.5-0.7MPa即可满足所有执行单元的动力需求。在实际生产场景中，该设备可兼容多款不同容积的手推车油箱加工，仅需更换对应的定位工装与折弯压头即可完成快速换型，

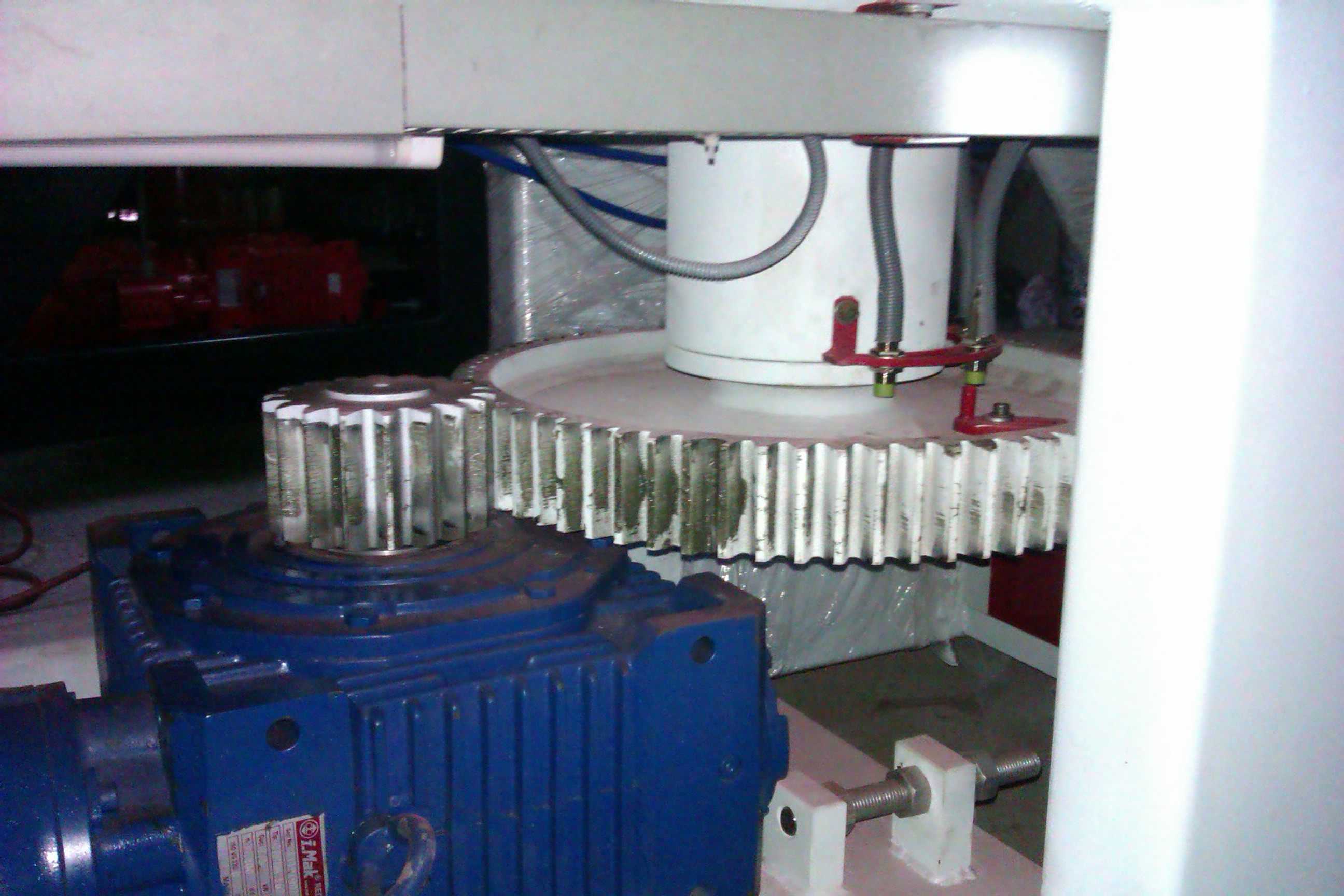

　　相比传统通用折弯机单工序加工的模式，可将单只油箱的折弯加工周期缩短60%以上，同时降低对操作工人的技能要求，普通操作工经过简单培训即可完成上下料与设备操作，有效减少人工成本投入。设备的回转平台采用齿轮传动结构，搭配分度限位机构，可保证每次回转角度的定位误差控制在±0.1°以内，确保周向各折边的位置度符合油箱后续焊接装配的尺寸要求，避免因折边位置偏差导致后续焊接时出现拼缝过大、装配错位的问题。
