小型丁烷燃烧蒸汽机车结构设计

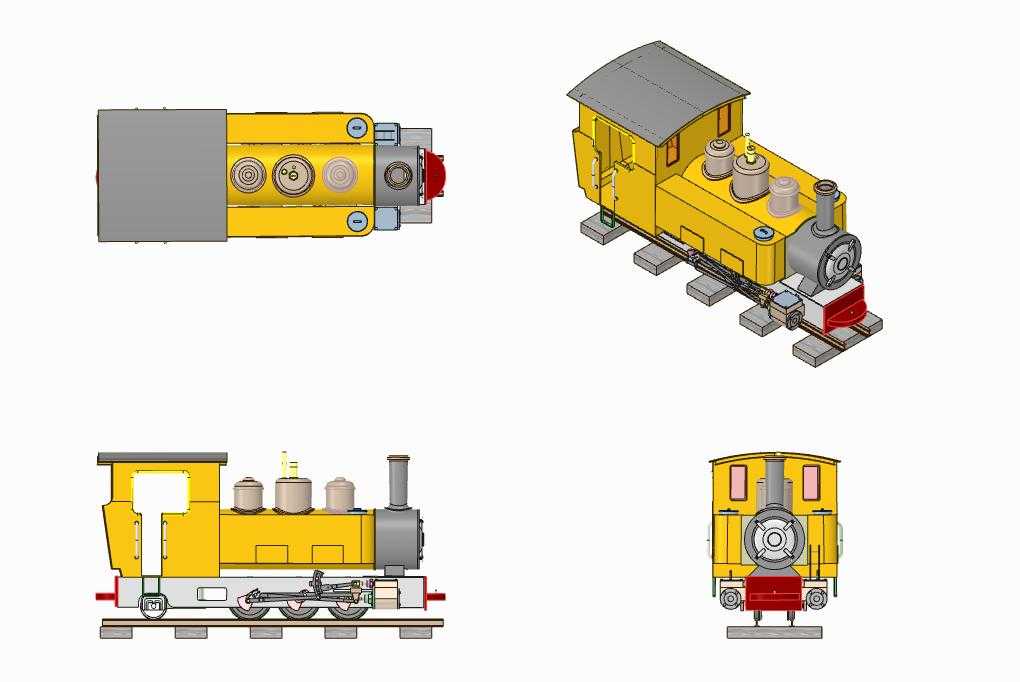

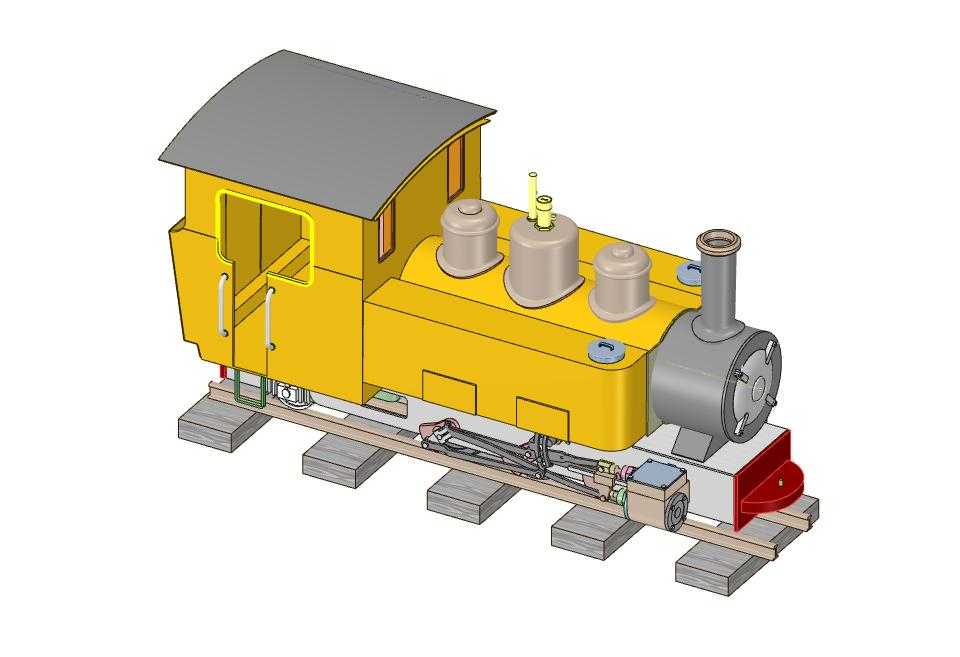

　　这款小轨距蒸汽机车采用丁烷燃烧作为热源，区别于传统燃煤蒸汽机车的燃料供给结构，整体适配16mm轨距的微型轨道铺设场景，多用于庭院轨道展示、小型轨道交通科普演示以及精密机械模型收藏领域。从结构布局来看，机车走行部完全复刻原型福勒机车的连杆传动逻辑，主动轮与从动轮之间通过曲柄连杆实现动力传递，轮对与轨道的接触踏面做了圆弧过渡处理，可适配小曲率半径的轨道铺设需求，降低转弯过程中的轮缘卡滞风险。上部车体分为驾驶室与锅炉舱两个独立功能区，驾驶室预留了操作位的空间开口，侧面设置登车扶手与舱门结构，舱门采用铰接式连接设计，可实现开合动作，还原实车的操作空间布局。锅炉舱顶部布置了三个蒸汽储气罐结构与烟囱组件，丁烷燃烧器布置在锅炉底部的封闭舱室内，

　　燃烧产生的热量通过锅炉壁面传递给水套产生蒸汽，蒸汽管路沿锅炉侧面隐藏布置，最终接入汽缸推动活塞做功，整套动力传输路径完全参照实车的蒸汽循环逻辑设计，没有做过度简化处理。车头前部的排障器采用红色涂装区分，与灰色烟箱、黄色车体形成明确的视觉分区，烟箱前端的烟箱门采用螺栓紧固的仿真结构，侧面预留了检修口的仿真造型。机车底部的轨道基座采用枕木与钢轨组合的仿真结构，钢轨的截面尺寸与轮对踏面的轮廓做了匹配设计，安装时仅需保证轨道轨距在16mm公差范围内，即可保证机车走行的顺畅性，整体外轮廓尺寸控制在小比例展示设备的常规范围内，既可以作为静态结构展示件，也可加装微型动力组件实现动态走行功能。设计过程中对各部件的装配间隙做了预留，

　　车体外壳与内部走行机构之间保留了足够的安装空间，方便后续对动力组件、燃烧组件进行调试维护，所有外露的管路、扶手、阀门等细节结构都做了等比例还原，没有为了建模便利省略关键结构特征，能够直观展现小型蒸汽机车的完整机械结构逻辑，为小比例轨道交通设备的结构设计、蒸汽动力微型化改造提供可参考的三维结构依据。
