电梯曳引主机机械结构设计方案

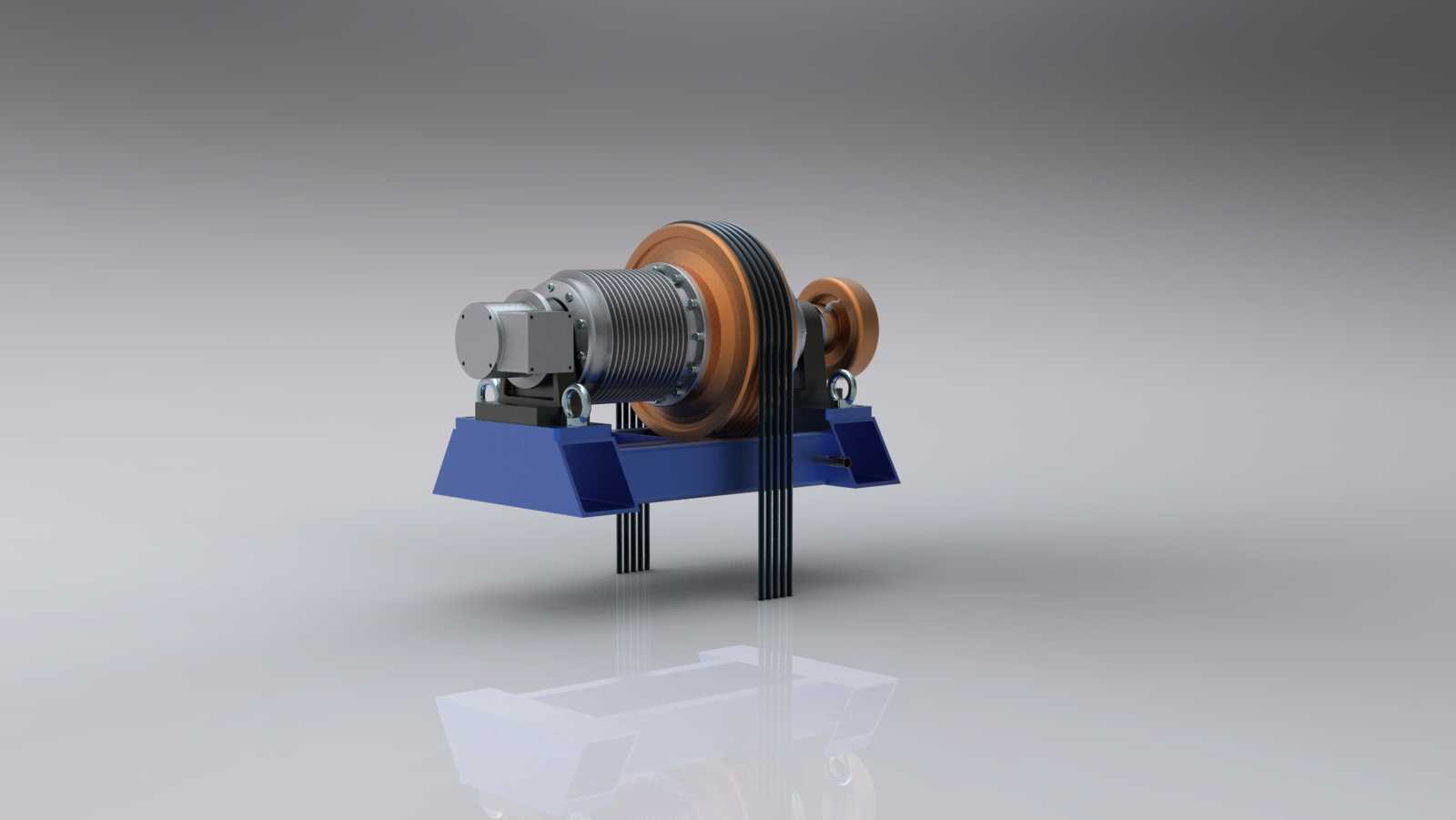

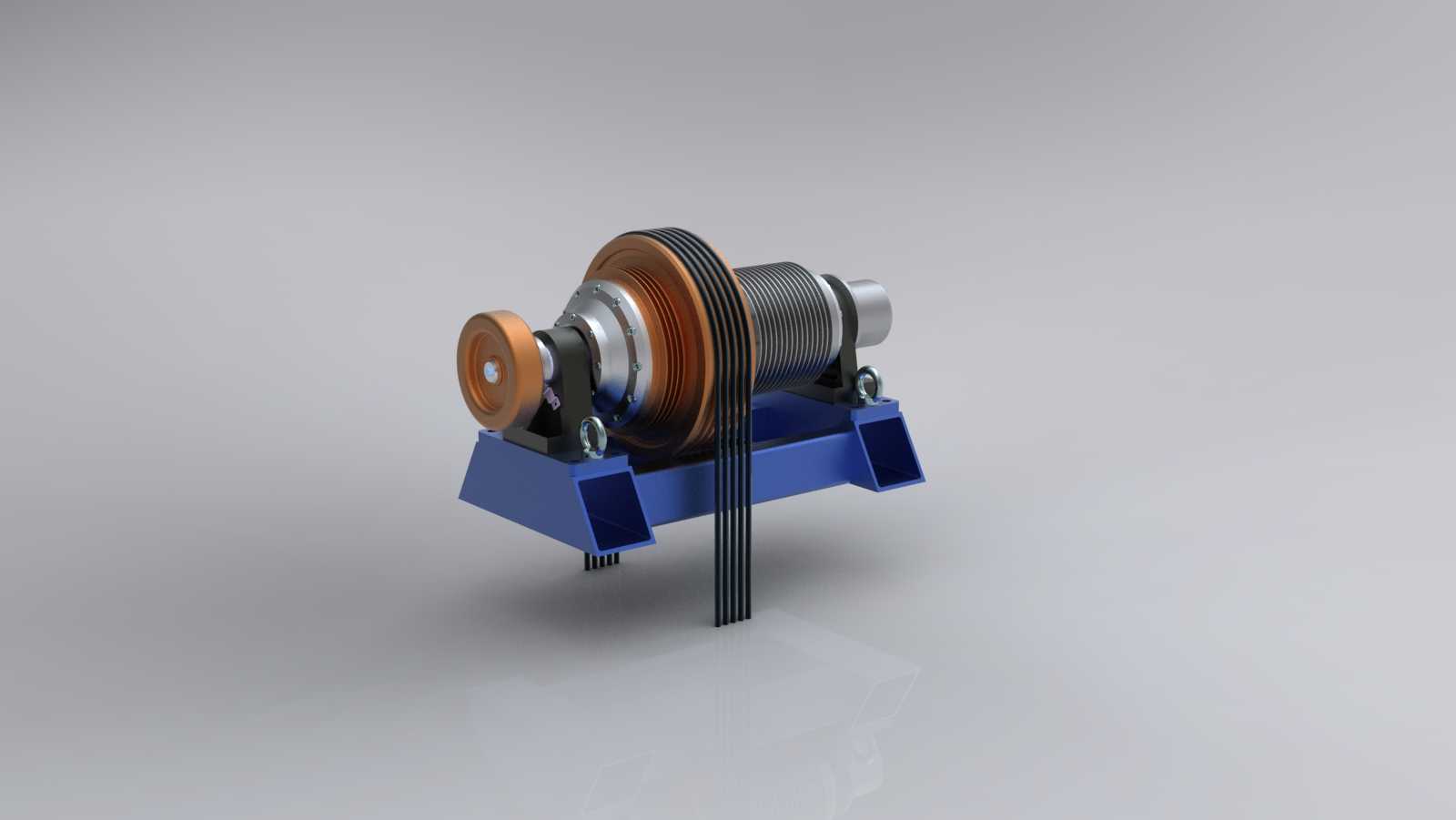

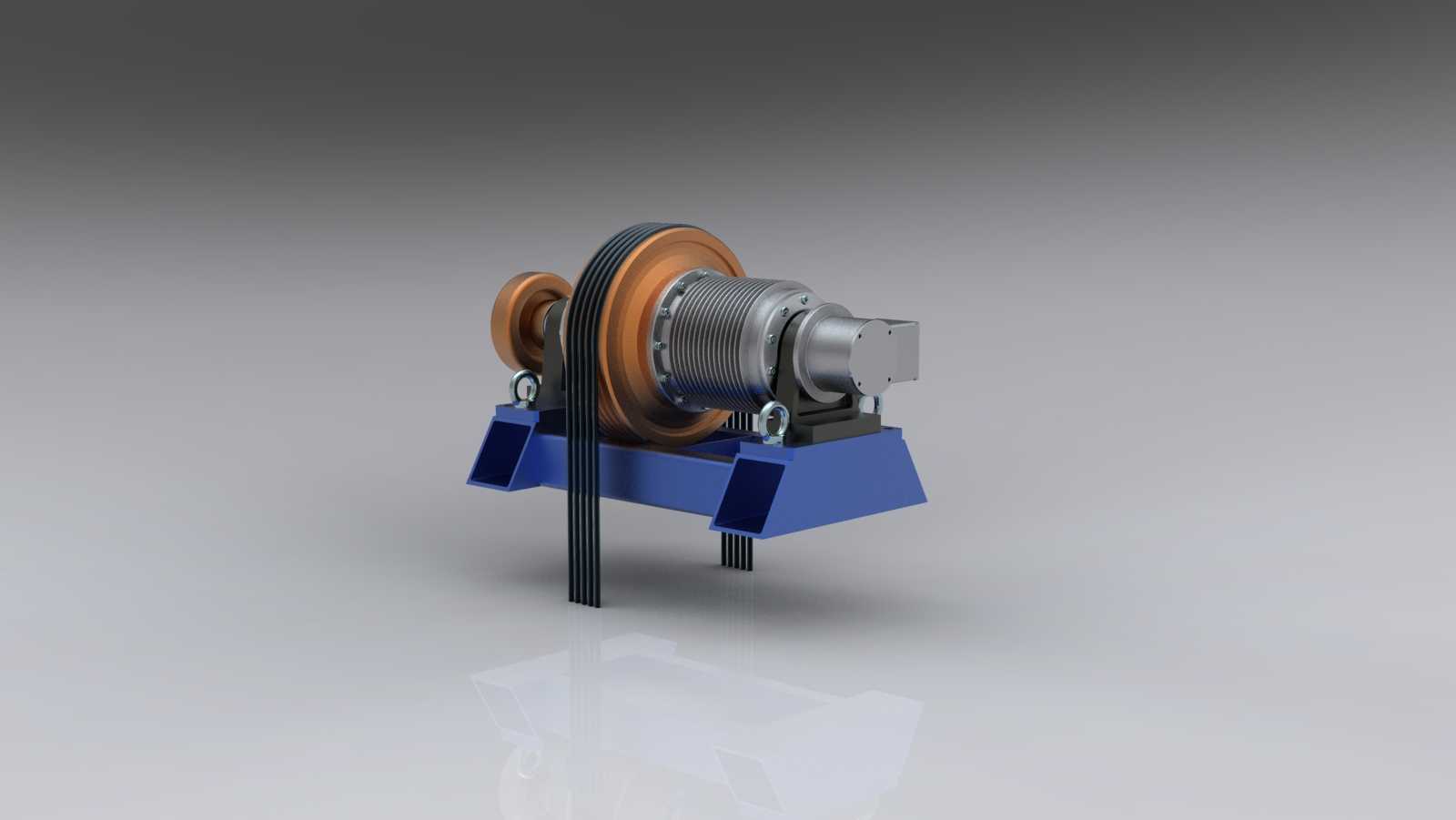

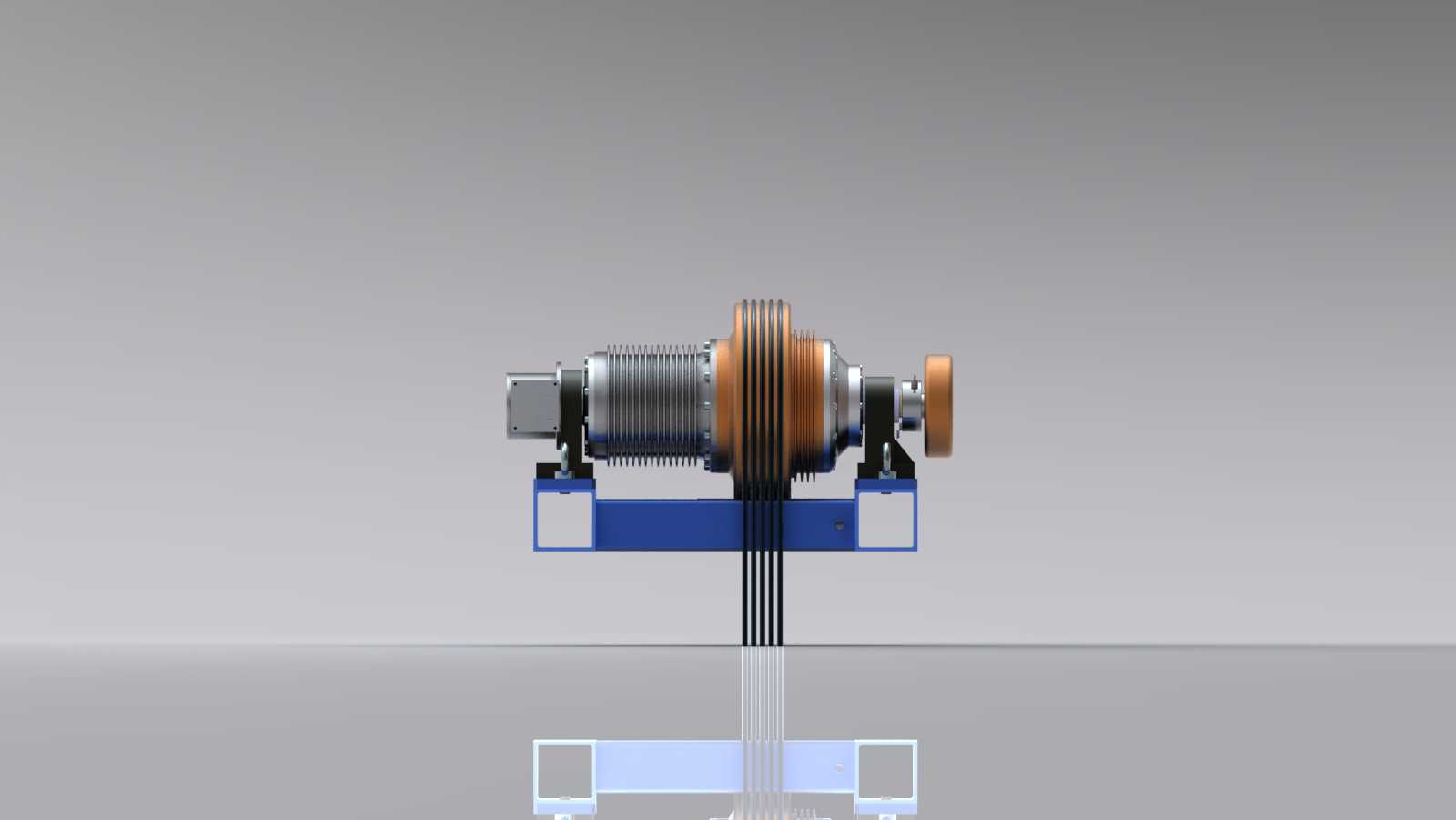

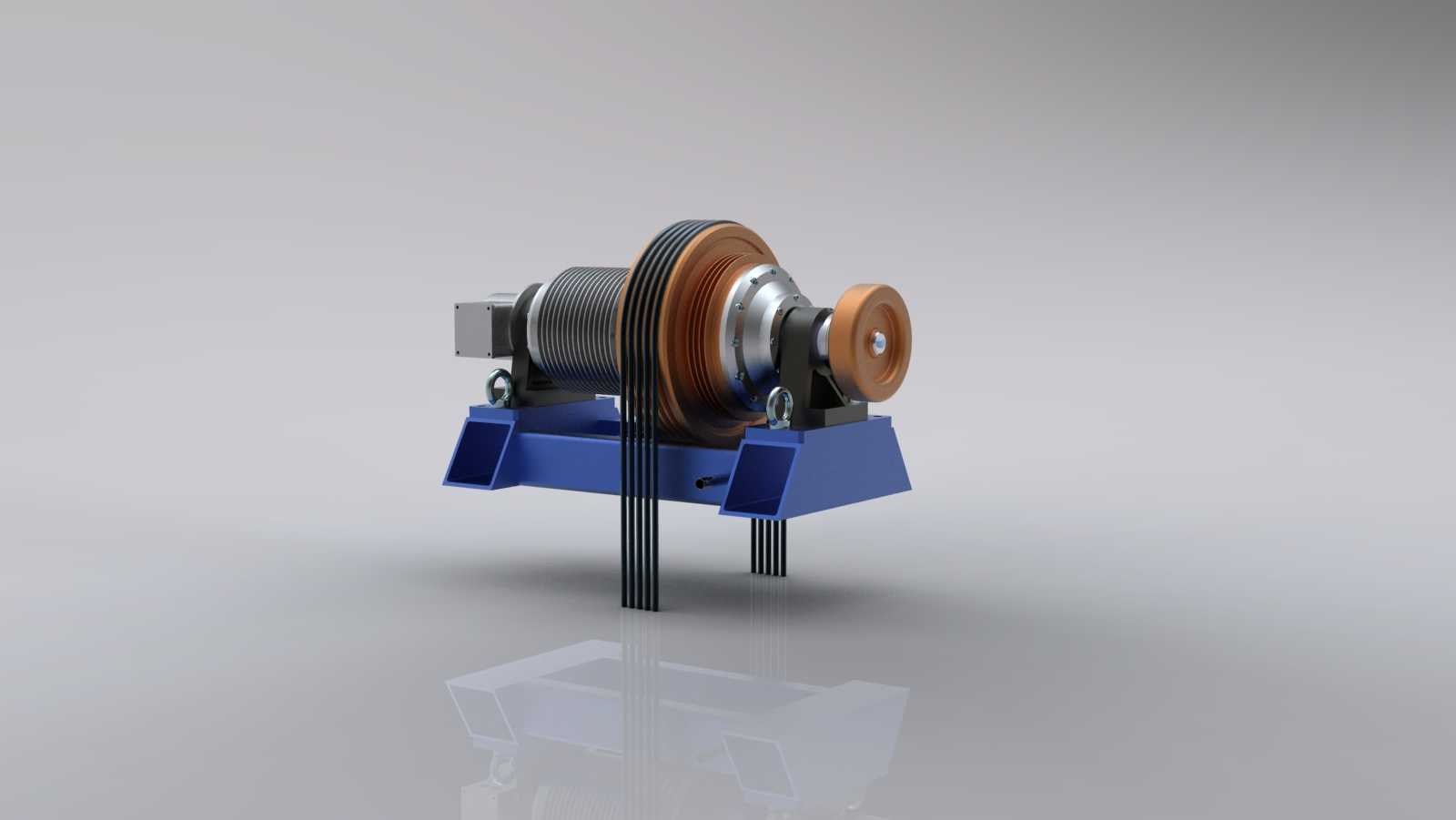

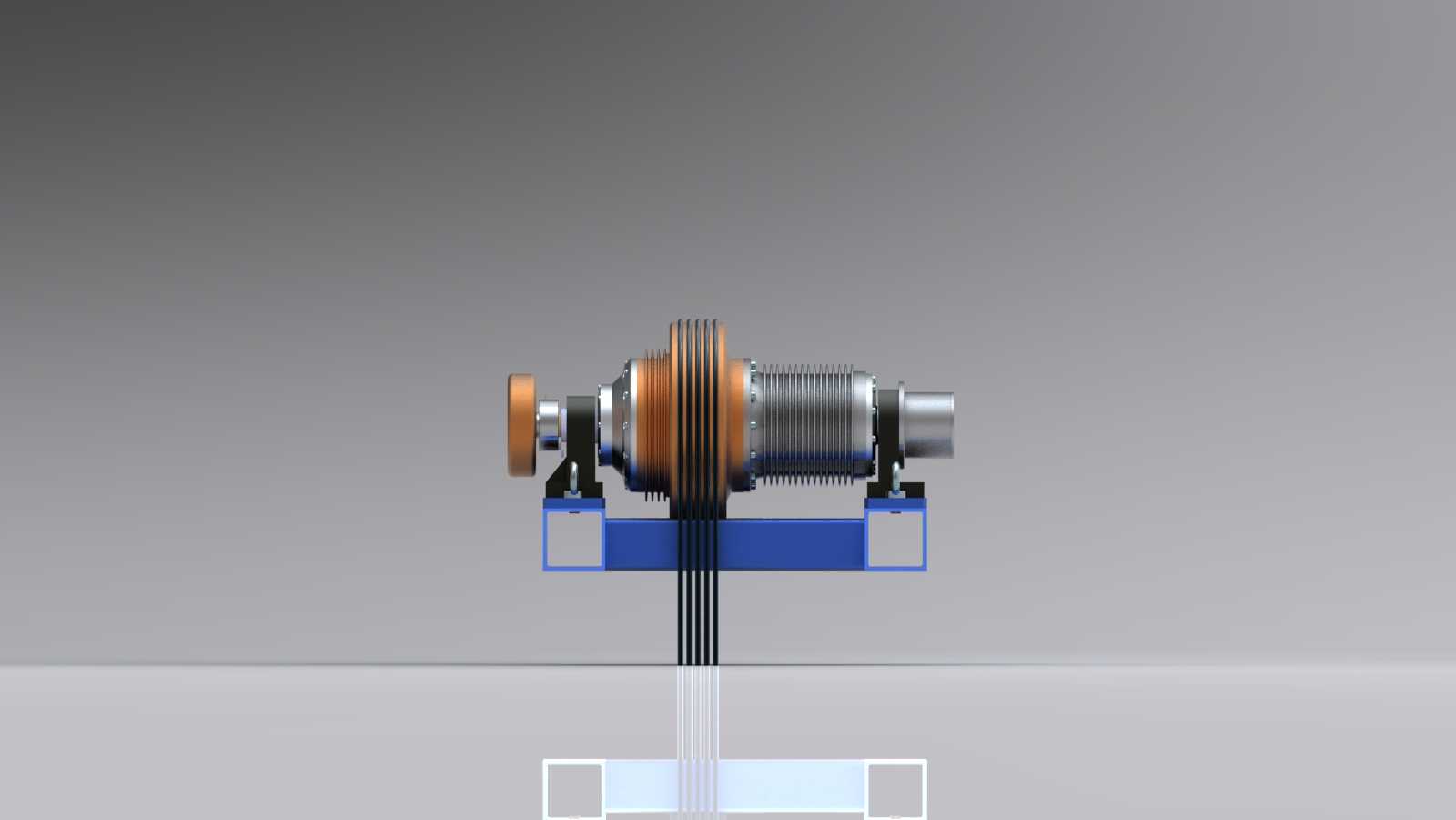

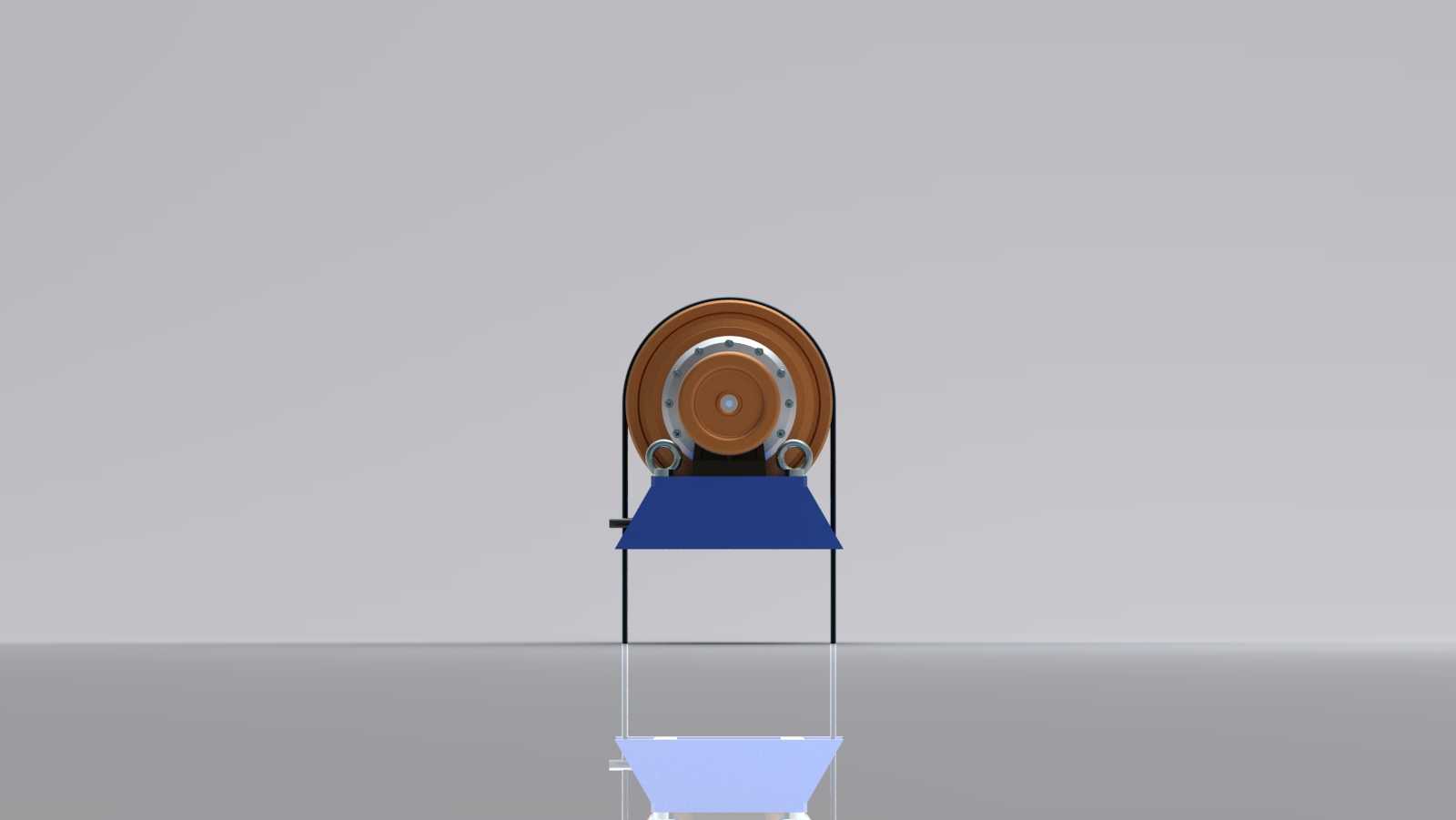

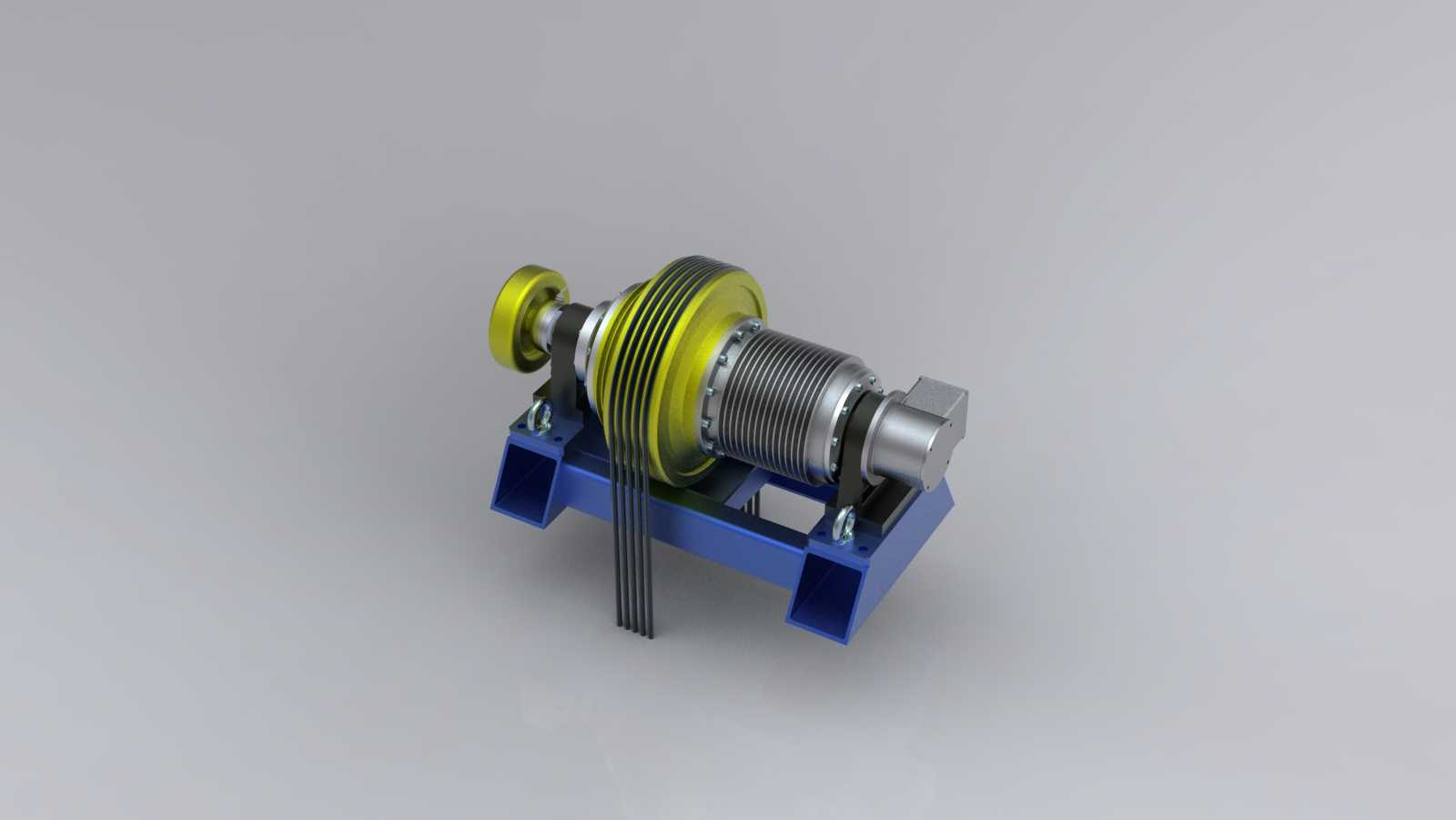

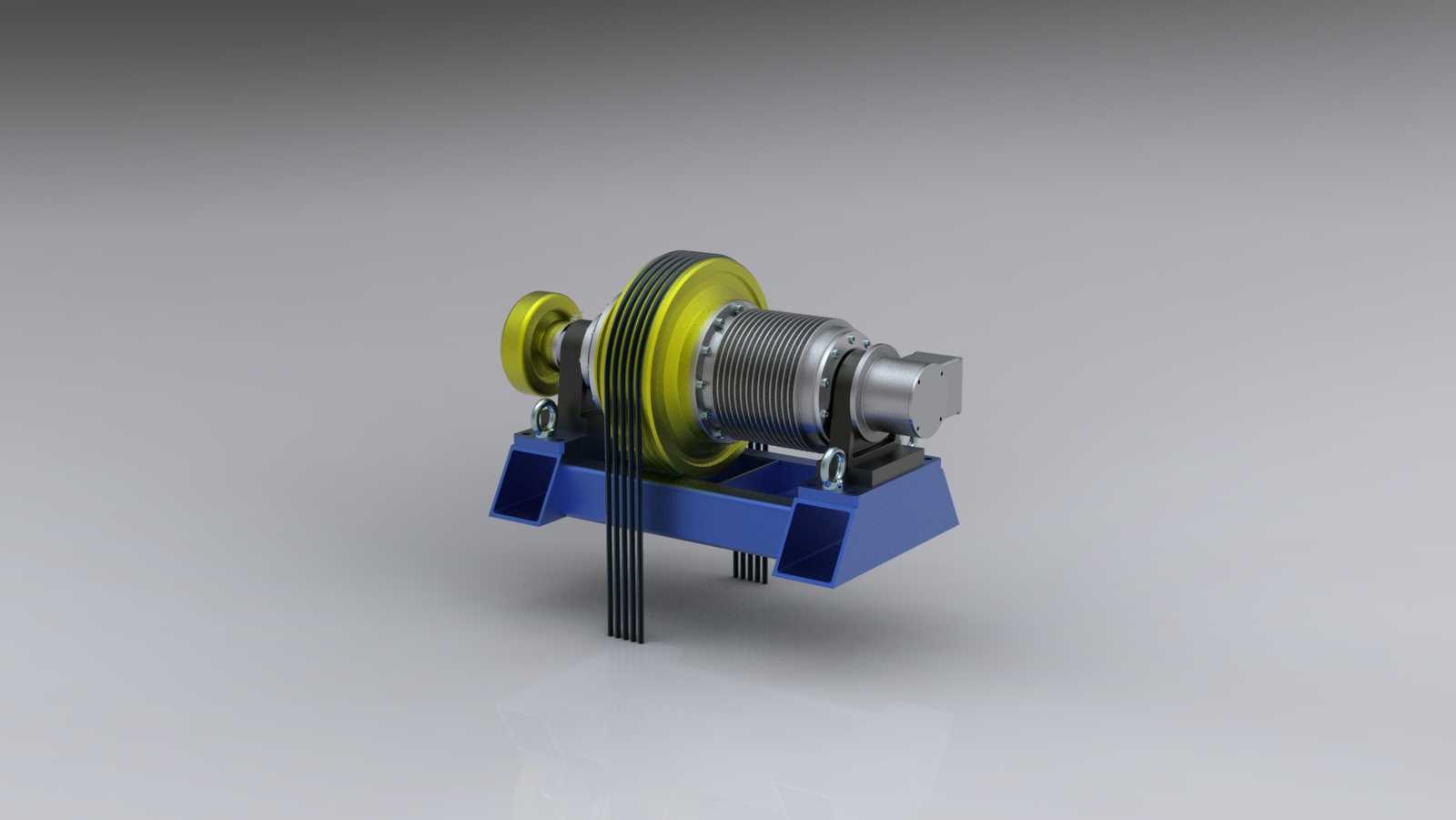

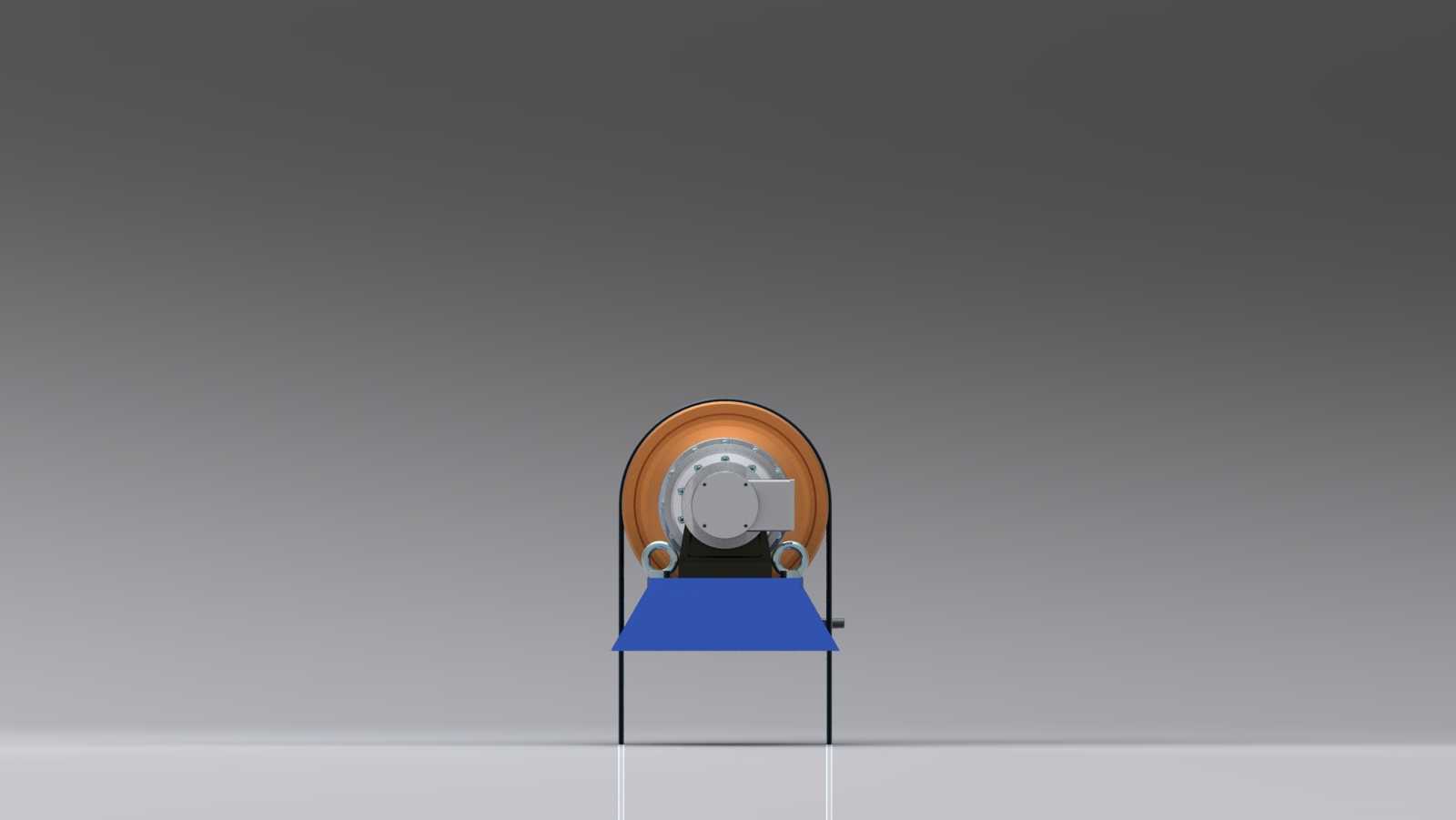

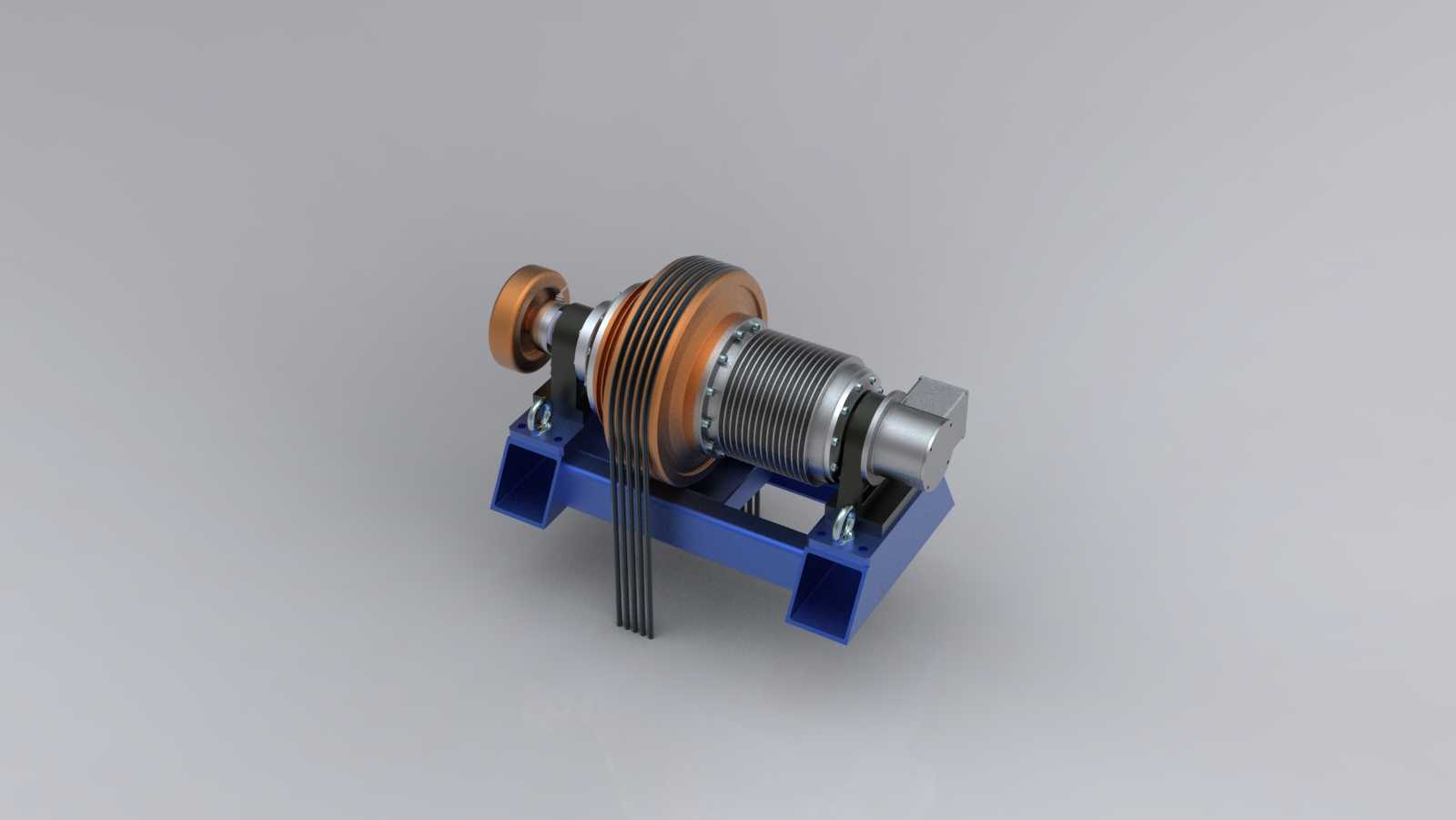

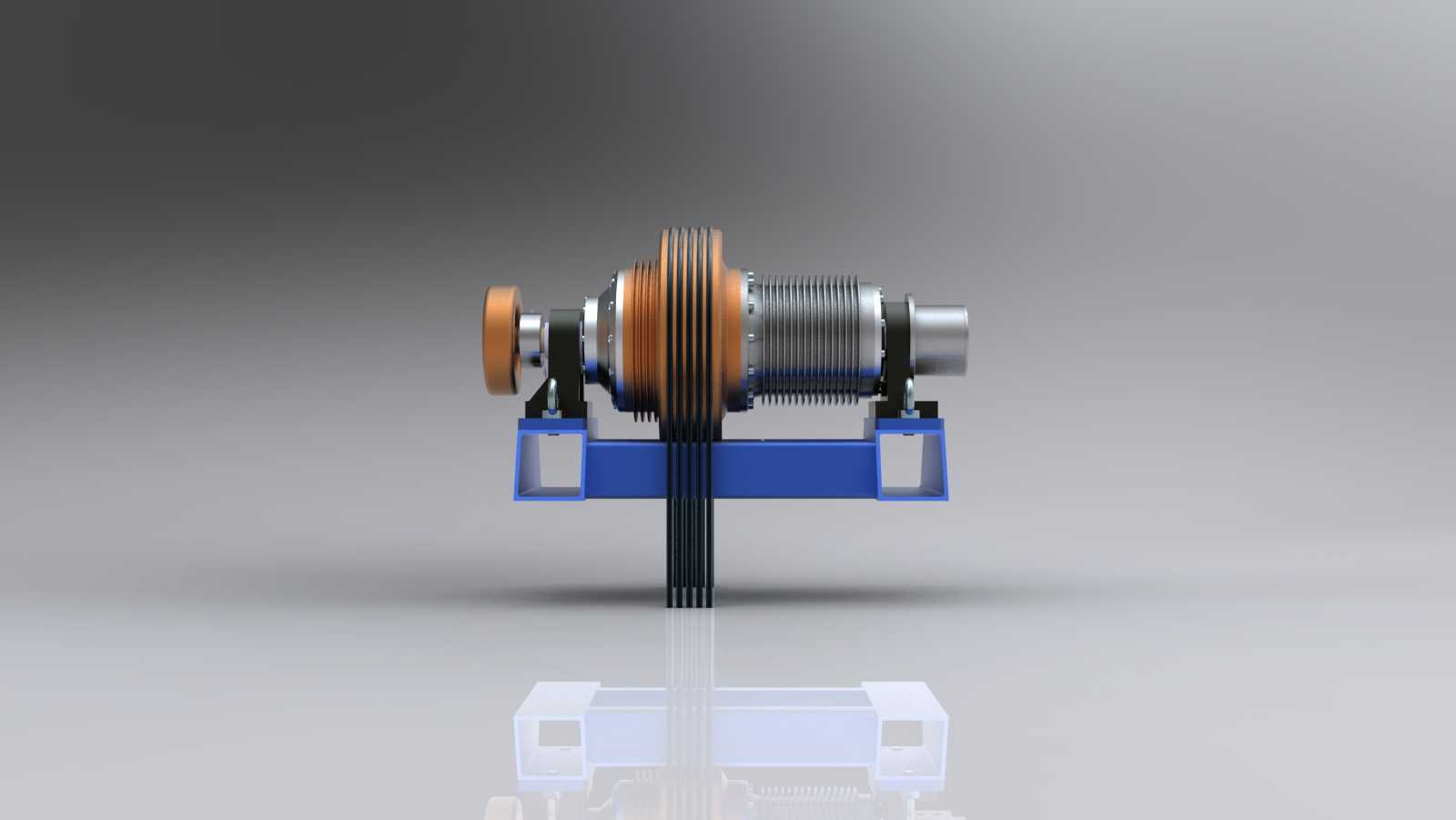

　　该结构对应垂直升降电梯的核心动力输出部件，主要承担轿厢与对重的曳引牵引作业，广泛适配中低速乘客电梯、载货电梯的井道顶部安装场景，是电梯系统实现升降动作的核心执行载体。设计过程中优先考虑安装空间的适配性，整体底座采用双支撑焊接式结构，预留的地脚安装孔位匹配常规机房承重梁的排布间距，无需额外定制转接支架即可完成就位固定，底座的承重面经过平面度公差校核，可避免长期运行出现的结构形变偏移。核心传动部分采用多槽曳引轮搭配绳槽摩擦传动结构，绳槽的槽型弧度经过匹配性设计，可适配常规直径的电梯专用钢丝绳，保证足够的摩擦牵引力同时降低钢丝绳的磨损速率，轮体两侧设置的挡绳结构可避免运行过程中钢丝绳脱槽的风险，

　　曳引轮旁侧配套的导向轮组件可调整钢丝绳的出绳角度，适配不同井道布局下的悬挂比要求。动力输出端的连接结构采用同轴直连布局，减少中间传动环节的功率损耗，连接法兰的止口尺寸匹配主流驱动单元的安装定位基准，装配时可快速完成同轴度找正，降低现场安装的调试难度。整体结构未集成制动组件，预留的制动安装位可根据项目实际选型需求匹配不同规格的外置制动装置，适配不同载重等级电梯的制动安全要求，端盖位置预留的密封结构可适配不同防护等级的端盖配件，满足普通机房、低尘机房等不同安装环境的防护需求。两侧的轴承支撑位采用过盈配合的装配设计，轴承选型匹配额定载重下的径向载荷与动载荷要求，可承受满载荷工况下的长期交变载荷作用，

　　轴承座位置预留的注油通道可方便后期维护时的润滑脂加注，无需拆解主体结构即可完成日常保养作业。底座两侧的吊装孔位按照整体结构的重心位置排布，现场吊装就位时可保证部件平衡起吊，避免吊装过程中出现倾斜磕碰，外露的旋转部件位置预留有防护罩安装孔位，可后期加装安全防护结构，满足机械设备的安全防护规范要求。
