气动驱动剪式升降作业平台结构设计

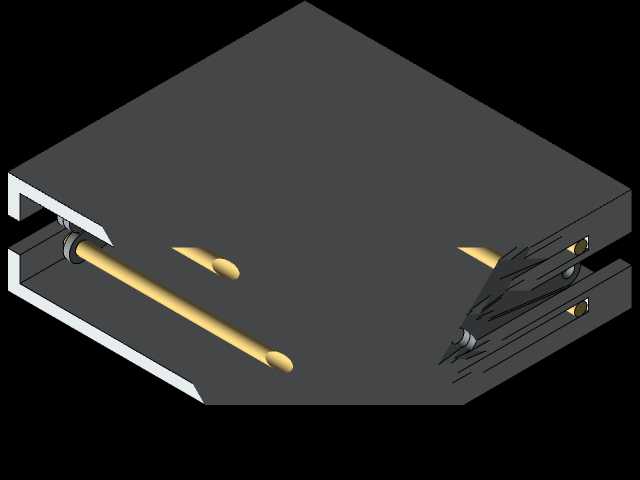

　　在轻工装配、电子零部件接驳、小型物料工位转运这类对举升行程要求适中、安装空间紧凑的场景里，剪式升降结构的应用占比一直很高，这套采用气动作为动力源的剪式升降结构，在设计阶段就优先考虑了窄空间安装的适配性，整体收拢后整体高度控制在较低区间，不会占用过多垂直方向的预留空间，展开后最大举升高度可覆盖常规人工操作工位的高度差需求，台面尺寸按照常规工装载物的通用规格设计，边缘预留了标准的安装孔位，可直接接驳输送线体、工装夹具或者辅助定位治具，不需要额外做转接板的二次加工。

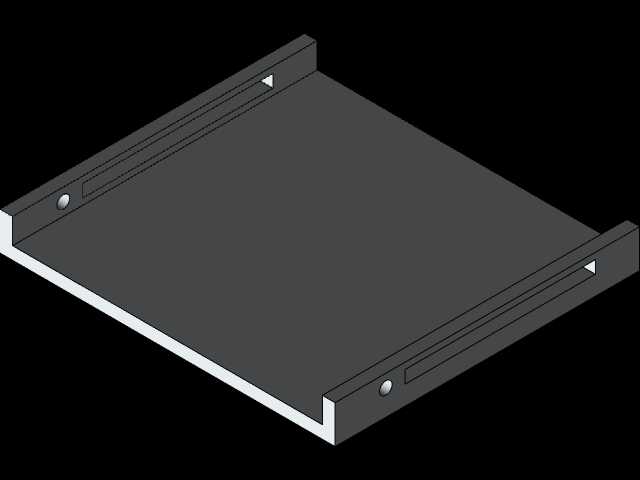

　　从结构逻辑来看，这套剪臂采用对称双组剪叉的布局，中间的铰接轴做了同轴度公差约束，避免举升过程中出现两侧剪臂运行不同步导致的台面卡滞、偏载问题，驱动端采用横向布置的气动推杆，推杆的固定端铰接在底部框架的安装座上，活动端与剪臂的主动铰接点连接，相比底部垂直布置驱动的结构，横向布局能进一步压缩设备收拢后的整体高度，适配更多下沉式安装的工位需求。底部框架采用折弯型材拼焊而成，各个受力点都做了加强筋补强，安装脚位预留了长条形调节孔，方便现场安装时微调固定位置，抵消地面基础的安装误差。

　　设计过程中对剪臂的受力做了分步校核，在额定负载下，剪臂铰接点的销轴剪切应力、剪臂本体的弯曲挠度都控制在材料许用应力范围内，铰接位置采用自润滑衬套，不需要频繁加注润滑脂就能保证长期运行的顺畅性，减少日常维护的工作量。台面下方设置了多组导向滑块，与剪臂的上端滑动端配合，保证举升过程中台面始终保持水平，不会出现横向偏移，气动回路的接口预留在底部框架的侧面，方便现场接通气源后快速调试，整体结构没有冗余的外置部件，所有传动部件都内置在框架内部，既避免生产过程中杂物落入传动间隙造成卡滞，也能降低操作人员误触运动部件的安全风险。

　　这类气动剪式升降结构相比液压驱动的同规格设备，不存在液压油泄漏污染工位的问题，非常适合电子装配、食品包装、医药分拣这类对现场洁净度有一定要求的生产场景，运行过程中噪音更低，响应速度更快，配合常规的气动调压阀就能方便地调整举升力的大小，适配不同重量的载物需求，安装时不需要做复杂的地基预埋，直接通过膨胀螺栓固定在平整地面即可投入使用，也可以根据现场需求加装台面护栏、到位检测传感器等拓展部件，适配不同的工位功能需求。
