发动机动力转换用曲轴结构三维设计

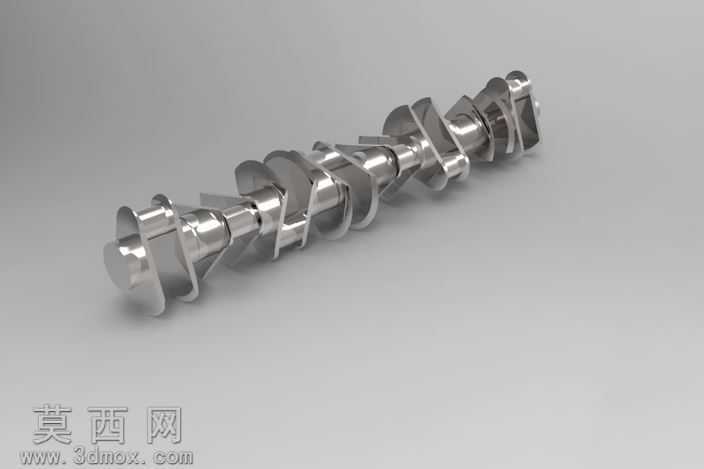

本曲轴三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循发动机曲轴的实际结构设计逻辑，首先以主轴颈的中心轴线为全局设计基准，依次完成各段主轴颈、连杆轴颈、曲柄臂、平衡配重块以及前后端连接结构的特征搭建。建模阶段优先通过旋转凸台特征完成曲轴主体回转结构的基础构建，保证各轴段的同轴度公差符合设计要求，再通过拉伸切除、圆角过渡等特征完成油道孔、定位销孔、端面连接螺纹孔等细节结构的设计，所有特征均保留完整参数化关联，可根据不同排量发动机的设计需求快速调整轴颈直径、曲柄半径、配重块尺寸等核心参数。材质渲染阶段采用金属镀铬材质效果，通过调整材质的反射率、粗糙度、环境光遮蔽参数，还原曲轴精加工后的金属光泽与表面质感，渲染时搭配柔和的影棚环境光，清晰呈现各轴段的曲面过渡、配重块的轮廓造型以及各连接部位的结构细节。结构设计上充分考虑曲轴的实际工作工况，各曲柄臂与轴颈的连接位置均设计了平滑的圆角过渡结构，避免应力集中问题，平衡配重块的轮廓与重量经过匹配设计，可抵消活塞连杆组往复运动产生的惯性力，保证曲轴运转过程中的动平衡性能，前后端分别设计了与正时机构、飞轮连接的定位结构，可完整还原曲轴在发动机动力系统中的装配关系。设计思路围绕发动机将活塞往复直线运动转换为旋转运动的核心功能展开，各连杆轴颈的相位角按照直列发动机的点火顺序进行排布，保证动力输出的平顺性，油道孔的走向设计兼顾润滑油的输送效率与结构强度需求，整体模型结构完整，细节还原度高，可用于发动机结构教学、动力系统装配模拟、曲轴力学性能仿真分析等场景。
