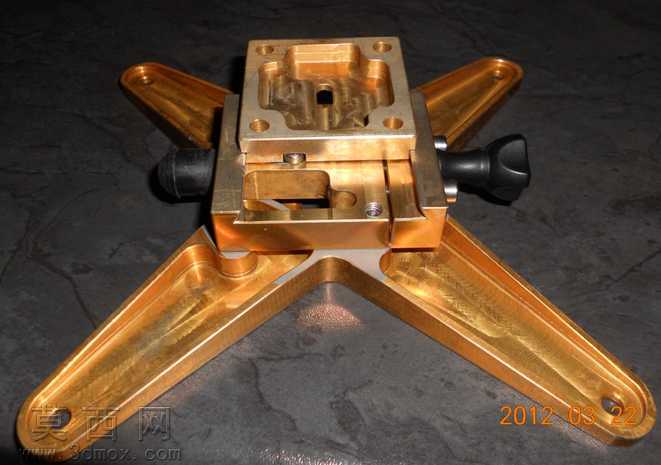

相机挂载用快速释放锁紧机构

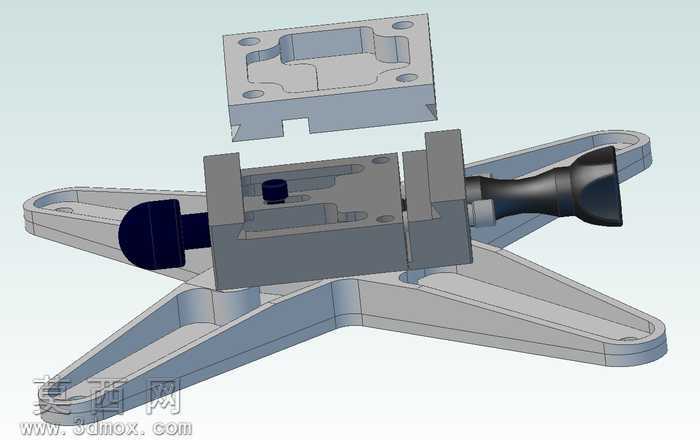

本作品为相机挂载场景设计的快速释放锁紧机构，采用三维参数化建模方式完成全结构设计，建模过程中对各配合零件进行了严格的公差约束校验，确保装配后无干涉、动作顺畅。整体机构以星形底座作为安装承载基体，底座采用放射状筋条结构设计，在保证结构刚性的同时有效降低整体重量，建模时对底座的安装孔位、支撑筋厚度进行了参数化设定，可根据不同挂载承重需求快速调整尺寸参数。中部锁紧主体采用分体式夹座结构，夹座内部设置有适配挂载杆的弧形定位槽，槽面做了防滑纹理的细节建模，配合端部的按压式释放旋钮与锁紧顶杆，实现挂载部件的快速装夹与一键释放，顶杆与夹座之间设计有复位弹簧的装配位，建模时预留了弹簧的伸缩行程空间，保证按压释放后机构可自动复位锁紧。上部配套设计有快装连接板，板体设置有定位凸台与安装沉孔，可与相机等挂载设备的底部安装位精准适配，凸台与夹座顶部的定位槽采用间隙配合设计，装配时可实现快速对位。渲染阶段对不同零件赋予了差异化材质：底座与夹座主体采用哑光铝合金材质，调整金属粗糙度参数模拟硬质阳极氧化的表面质感；旋钮与顶杆端部采用黑色工程塑料材质，添加细微的颗粒质感还原注塑件的表面效果；金属连接件部分赋予亮面镀锌钢材材质，通过环境光遮蔽效果突出零件的棱角与装配层次。设计过程中优先考虑操作便捷性与锁紧可靠性，将释放旋钮设置在机构侧方易触碰的位置，按压力度经过结构参数优化，无需过大外力即可完成释放操作，同时夹座的夹持行程做了适配性设计，可兼容一定直径范围内的挂载杆，兼顾通用性与锁紧稳定性，整体结构无冗余零件，装配逻辑简单，可直接用于摄影挂载、快装工装等场景的结构参考。
