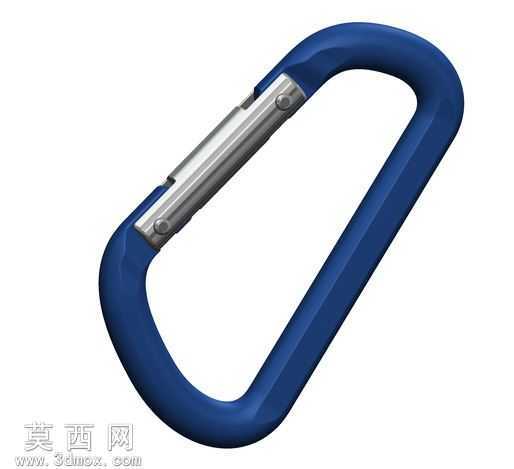

3英寸D型户外快挂登山扣三维设计

本作品为3英寸规格D型登山快挂扣的三维参数化设计成果，建模阶段采用SolidWorks软件完成全结构特征搭建，整体遵循对称式D型轮廓的力学承载逻辑，首先绘制闭合的D形外轮廓草图，通过等距实体命令生成扣身主体的壁厚特征，扣身采用带圆角过渡的流线型截面，避免尖锐棱角带来的应力集中问题，同时优化握持与挂载时的触感。针对快挂核心的开合锁止结构，单独拆分出活动 gate 部件、弹簧复位组件、固定铆钉三个子零件进行独立建模：活动锁杆采用贴合扣身内弧面的弧形轮廓，两端预留与扣身铰接的轴孔位，轴孔与铆钉采用间隙配合的尺寸公差，保证锁杆转动顺滑无卡滞；内置的弹簧构件按照扭转弹簧的工作原理设计圈数与弹力臂角度，确保锁杆在无外力作用下始终保持闭合状态，受力开合后可快速自动复位，铆钉零件则通过过盈配合与扣身两侧的安装孔固定，作为锁杆转动的支撑轴。材质与渲染阶段，扣身主体采用高强度铝合金的材质表现，赋予深蓝色哑光阳极氧化的表面质感，还原户外登山扣轻量化、防腐蚀的表面处理工艺；活动锁杆部分采用不锈钢金属材质，添加细腻的拉丝纹理效果，金属部件的边缘做微小倒角处理，模拟真实五金件的机加工细节；渲染时采用柔和的工作室光源，调整金属材质的反射参数，清晰呈现扣身曲面的弧度变化与金属部件的光泽层次，同时添加微弱的环境闭塞效果，突出铰接位置的结构装配关系。设计过程中严格遵循3英寸规格的尺寸约束，整体轮廓长度、开口宽度、扣身厚度均匹配同规格量产登山扣的通用尺寸，兼顾挂载承重能力与便携性，结构上D型的直边段作为主要承载区域，可将挂载重物的拉力均匀分散到整个扣身，弧形段则适配挂点的连接需求，锁杆与扣身的贴合位置设计有微小的错位止口，避免受外力意外滑脱，整体模型装配完成后验证了开合动作的运动合理性，无结构干涉问题，完整还原了快挂扣的功能结构与外观特征。
