自然孔手术集成操作医疗设备结构设计

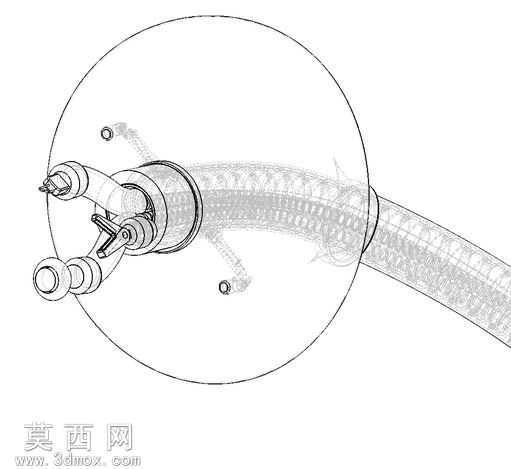

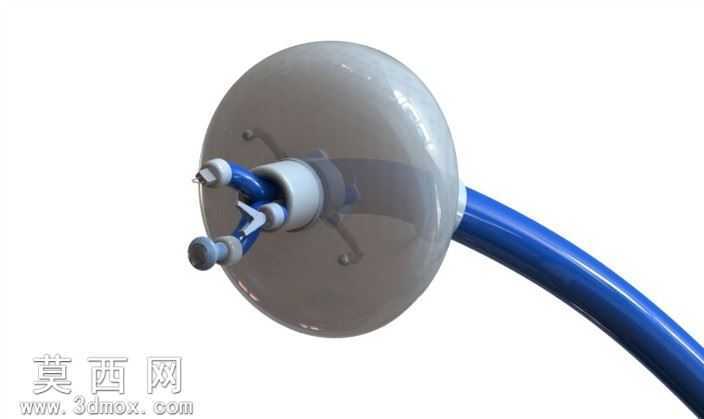

本模型针对自然孔入路外科手术的操作需求开展三维结构设计，整体采用集成化布局思路，将手术所需的多类功能模块整合在单套介入结构中，避免传统手术多器械反复进出操作通道带来的组织损伤风险。建模阶段采用自顶向下的装配设计逻辑，首先搭建整体骨架模型确定各功能模块的排布位置与介入管路的走向曲率，确保整体外轮廓顺滑无尖锐凸起，适配人体自然腔道的介入形态，减少置入过程中的组织剐蹭。主体介入管路采用高韧性医用高分子材质的参数化建模，管壁厚度均匀控制在适配临床需求的尺寸区间，内部预留独立穿线与介质通道，分别为照明模块、烧灼组件、组织牵拉部件以及扩张气囊提供独立的走行空间，各通道之间设置隔离筋结构，避免不同功能组件在管路内部发生缠绕干涉。操作端的盘状基座采用医用级哑光树脂材质渲染，表面做微弧度防滑纹理处理，基座上精准排布三类功能接口，分别对应照明供电、烧灼能量传输以及扩张气囊的充放气通路，接口处做阶梯式密封结构建模，保证临床使用过程中的介质与能量传输稳定性。前端集成的照明模块采用冷光源出光面建模，光线照射角度覆盖手术操作视野范围，避免操作过程中出现视野暗区；烧灼组件采用细长杆状结构，前端工作端做圆弧钝化处理，减少非操作区的意外灼伤风险；组织牵拉部件采用微型可开合夹头结构，夹头闭合间隙控制在极小尺寸区间，保证对软组织的夹持稳定性同时避免过度夹持造成的组织坏死；扩张气囊采用柔性可膨胀结构建模，未充气状态下完全贴合管路外壁，充气后可均匀扩张形成稳定的操作空间。整体装配过程中对所有活动部件做干涉检查，确保各功能组件在伸出、收回、工作的全行程内无结构卡滞，各管路弯折处做圆角过渡处理，避免内部走线与介质通道出现直角弯折造成的传输不畅，渲染阶段对不同功能部件采用差异化材质区分，金属功能件采用哑光不锈钢材质，管路采用半透明蓝色医用高分子材质，基座采用浅灰色哑光医用塑料材质，清晰呈现内部结构布局与各模块的装配关系，为后续的结构优化与原型制作提供精准的三维数据参考。
