汽车发动机曲柄连杆机构曲轴结构设计

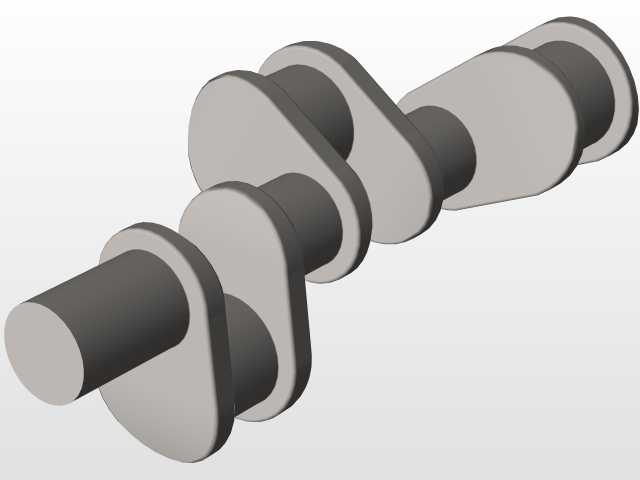

　　在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、完成旋转动力输出的核心承载部件，其结构合理性直接决定动力总成的运行平顺性与服役寿命。从实际装车场景来看，这类曲轴多用于小排量乘用车的直列四缸汽油发动机，需要在每分钟数千转的工况下持续承受交变爆压载荷，因此建模阶段需要优先平衡曲柄销、主轴颈的重叠度与整体轻量化需求。

　　设计过程中，首先需要匹配对应缸径、行程的活塞连杆组参数，确定各曲柄销的偏心距，也就是发动机的实际曲柄半径，这一尺寸直接关联发动机的排量与压缩比设定，不能随意调整。主轴颈的直径选取需要兼顾轴承比压与曲轴箱的安装开孔边界，过粗会增加不必要的旋转惯量，过细则会在高转速下出现挠曲变形，加剧轴瓦的偏磨。曲柄臂的过渡圆角是应力集中的高发区域，建模时需要严格控制圆角半径与表面过渡的顺滑度，避免加工后出现应力断裂风险，同时曲柄臂上会根据动平衡需求设计去重结构，在保证强度的前提下尽可能降低旋转质量，提升发动机的响应速度。

　　从安装边界来看，曲轴轴向需要通过止推片限定窜动间隙，径向通过轴瓦支撑在缸体的主轴承座上，前端需要对接正时轮系、水泵驱动轮与皮带轮，后端则需要连接飞轮与离合器总成，各安装端面的同轴度、油封轴颈的表面粗糙度要求都需要在建模时预留足够的加工余量。油道的设计是曲轴建模的关键细节，主轴颈与曲柄销之间的斜油道需要保证贯通，能够将主油道的压力机油输送到连杆轴承位置，同时油道孔口需要做倒角处理，避免应力集中。

　　这类曲轴的平衡设计需要匹配活塞连杆组的往复质量与旋转质量，通过在曲柄臂上设置平衡重来抵消一阶、二阶往复惯性力，降低发动机运行时的振动。建模时需要严格控制各曲拐的相位角，直列四缸发动机的曲拐相位按照1-3-4-2的点火顺序间隔180度布置，保证各缸做功行程均匀错开，动力输出平顺。在实际建模过程中，需要反复校核各运动部件的干涉边界，确保曲轴在最大转角位置时，曲柄臂、平衡重不会与缸体、连杆、活塞裙部发生运动干涉，同时要预留足够的机油回流空间，避免出现机油搅动阻力过大的问题。
