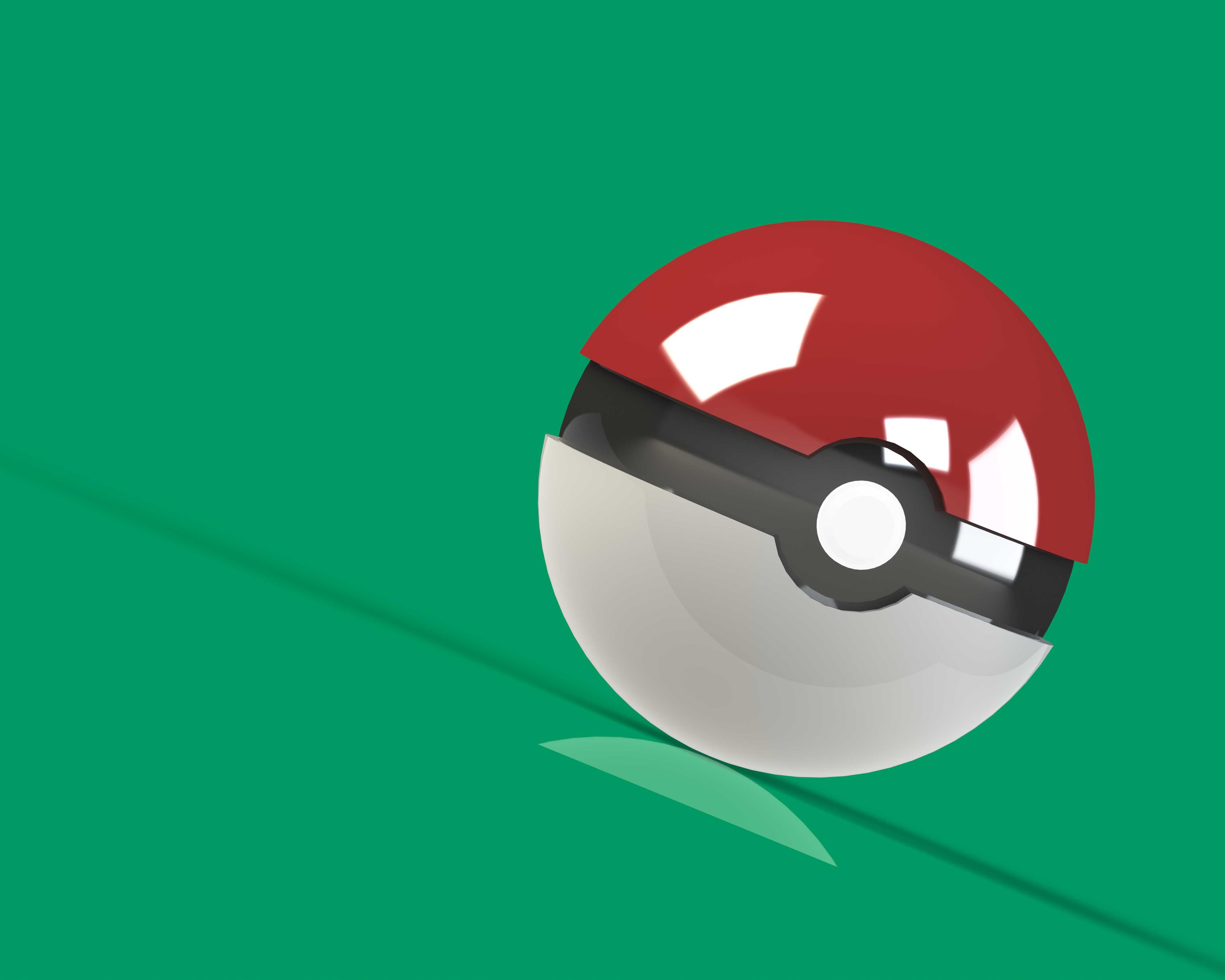

精灵球造型球面拼接结构组件设计

　　这款球面拼接组件采用经典的上下半球分模结构，核心设计围绕球面配合精度与卡扣连接可靠性展开，整体为正球形闭合结构，上下半球的分界面位于球体赤道位置，中间设置环形连接带作为结构衔接载体，环形带内置定位凸台与卡扣卡槽，可实现上下半球的快速扣合与无错位闭合，闭合后球面整体轮廓度偏差控制在0.1mm以内，保证外表面无明显拼接台阶。从实际应用场景来看，这类球面闭合结构可直接用于文创周边的实体手办制作、小型收纳容器的外壳结构、创意礼品的包装壳体，也可作为球面卡扣连接结构的教学演示样件，帮助结构设计从业者理解球面分模、环形卡扣的配合逻辑。设计过程中优先考虑了球面壁厚的均匀性，整个壳体壁厚保持2mm等厚设计，避免注塑成型时出现缩痕、填充不均的问题，

　　上下半球的内表面设置了均匀分布的径向加强筋，筋厚1mm，高度3mm，既提升了壳体的抗挤压强度，又不会在外观面产生缩印。中间环形连接带的宽度设置为8mm，除了承担卡扣连接的功能外，还预留了按键安装位，中心位置设置圆形按压键结构，按键与环形带之间采用间隙配合，单边间隙0.05mm，保证按压行程顺畅无卡滞，按键表面与球面外轮廓齐平，不破坏整体球形的视觉完整性。上下半球的卡扣采用周向均匀分布的6组楔形卡扣，卡扣导入角设置为15度，扣合后卡扣的倒扣量为0.8mm，既保证扣合后连接牢固不会意外松脱，又能通过施加合适的轴向力实现无损拆卸，满足反复开合的使用需求。半球边缘与环形带的配合面设置了0.2mm的定位止口，止口配合面做了拔模处理，

　　拔模角度1度，方便装配时的快速导入，同时避免配合面出现错位偏移。整个结构的安装边界为完整的球形外包络面，无外凸的安装结构，所有连接结构均内置在壳体内部，外表面为光滑连续球面，可直接做表面喷涂、移印等后处理，适配不同的外观配色需求。在结构验证阶段，针对卡扣的反复开合寿命做了结构优化，卡扣根部做了R0.5的圆角过渡，避免应力集中导致的卡扣断裂，同时调整了卡扣的悬臂长度，将悬臂长度设置为5mm，保证卡扣具备足够的弹性变形量，扣合与拆卸时的手感力度适中。
