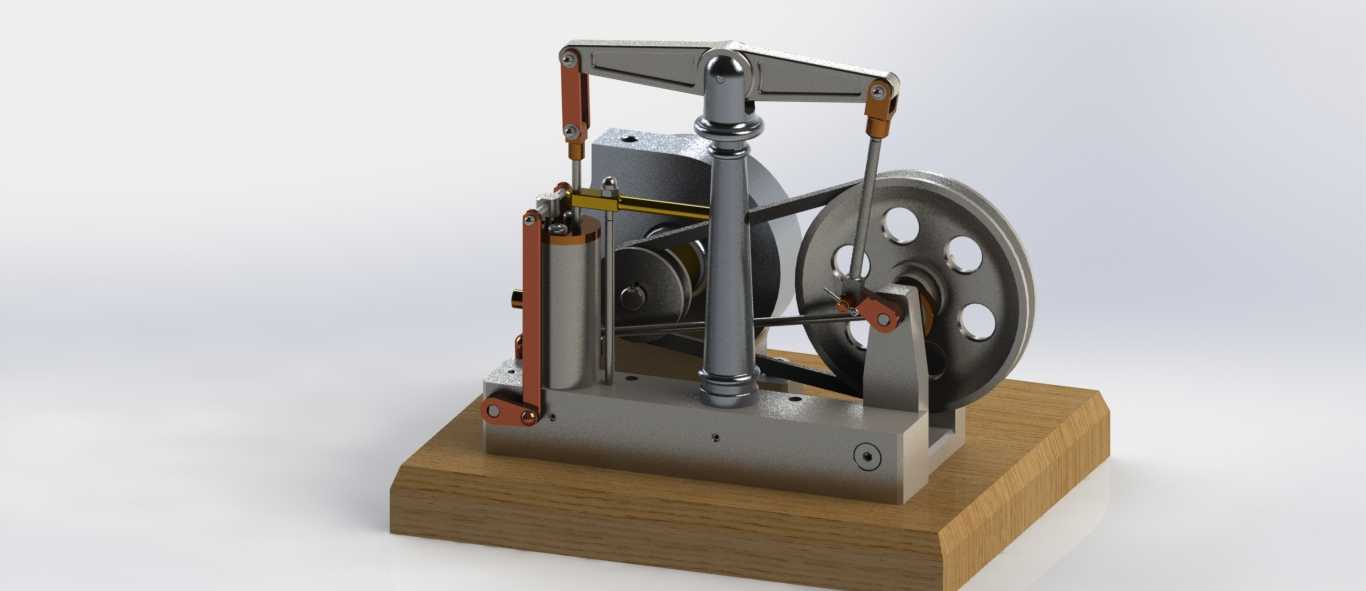

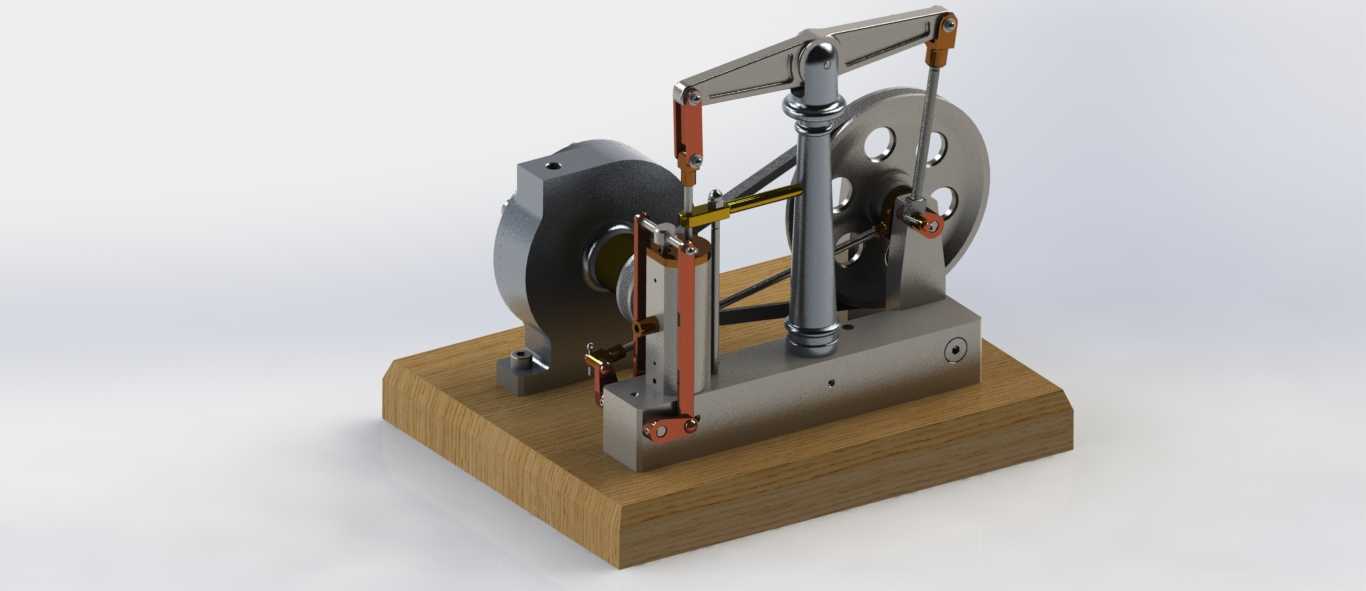

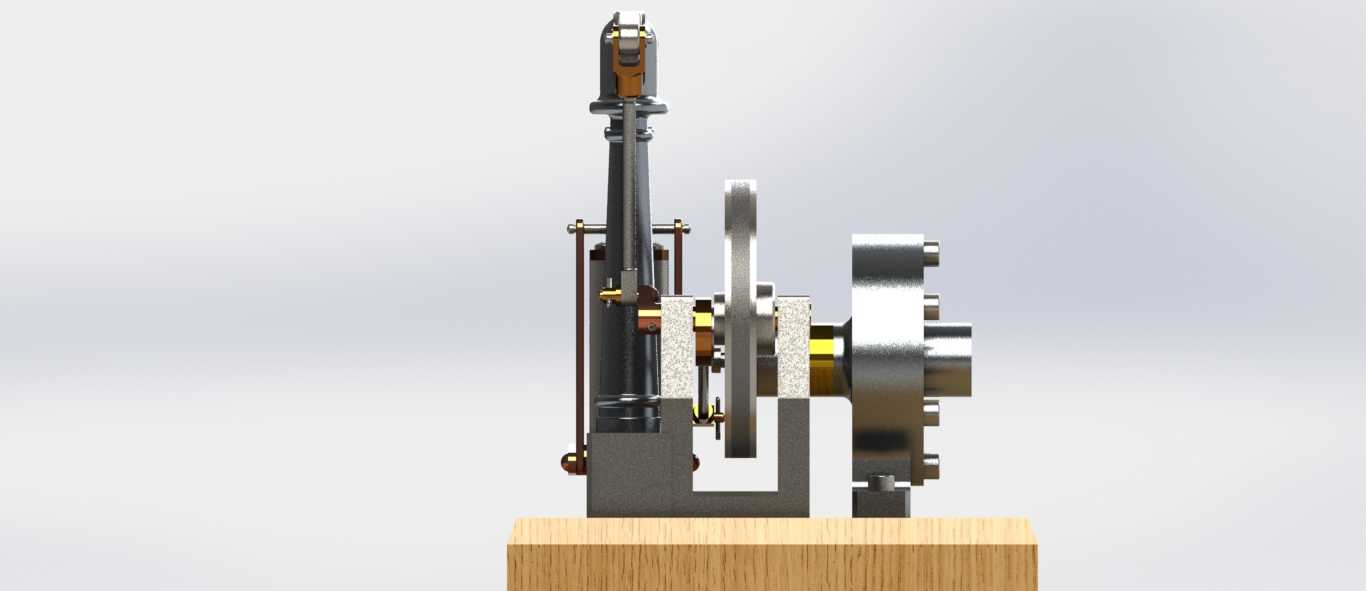

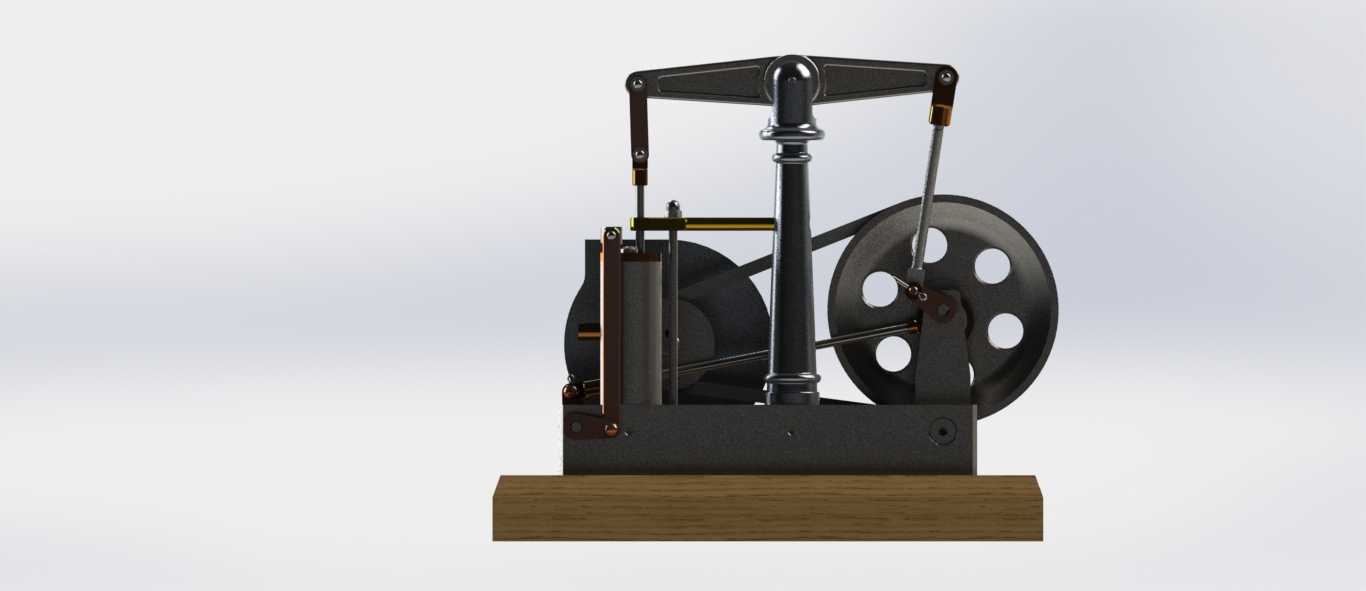

带水平横梁与离心泵的卧式蒸汽机结构

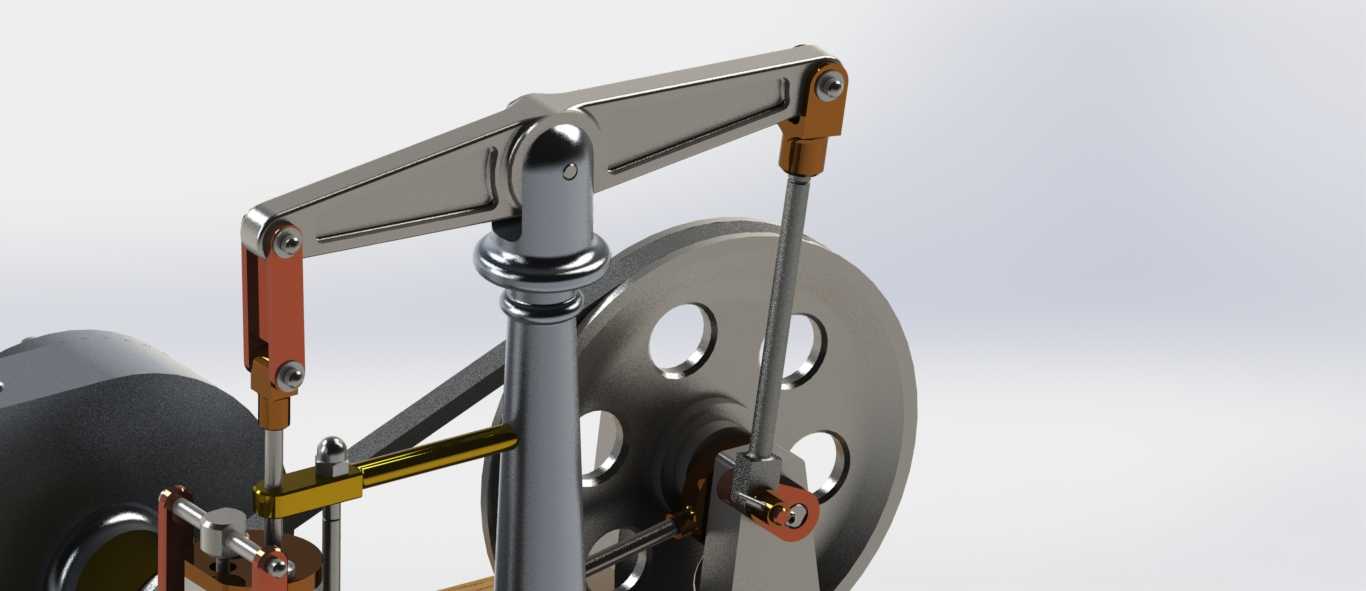

　　这款集成水平横梁与离心泵的卧式动力装置，在小型蒸汽动力应用场景中有着明确的实用定位，可适配教学演示、小型复古动力装置复刻、低压流体输送配套等场景，无需额外配置独立泵组即可完成动力输出与流体输送的双重功能，在小型实验台架、科普展陈装置中能够直观展示蒸汽动力的能量转换与动力分配逻辑。从功能特性来看，装置采用卧式布局降低整体重心，木质安装基座既可以缓冲运行过程中的振动，也为各部件提供统一的安装基准面；水平横梁结构将气缸的直线往复动力通过铰接连杆传递至飞轮端，同时分出动力支路驱动集成的离心泵单元，无需额外设置传动分动结构，减少了动力传递路径上的损耗。飞轮采用辐条式结构，既保证转动惯量维持曲轴运转的平稳性，也控制了整体重量，

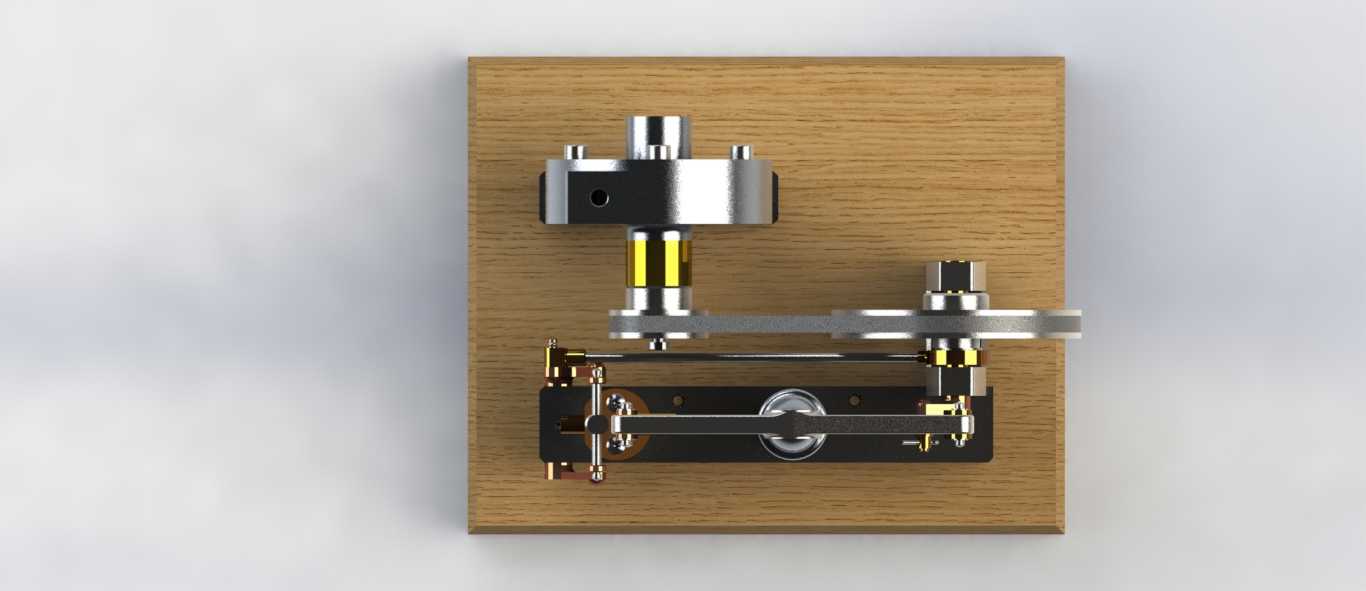

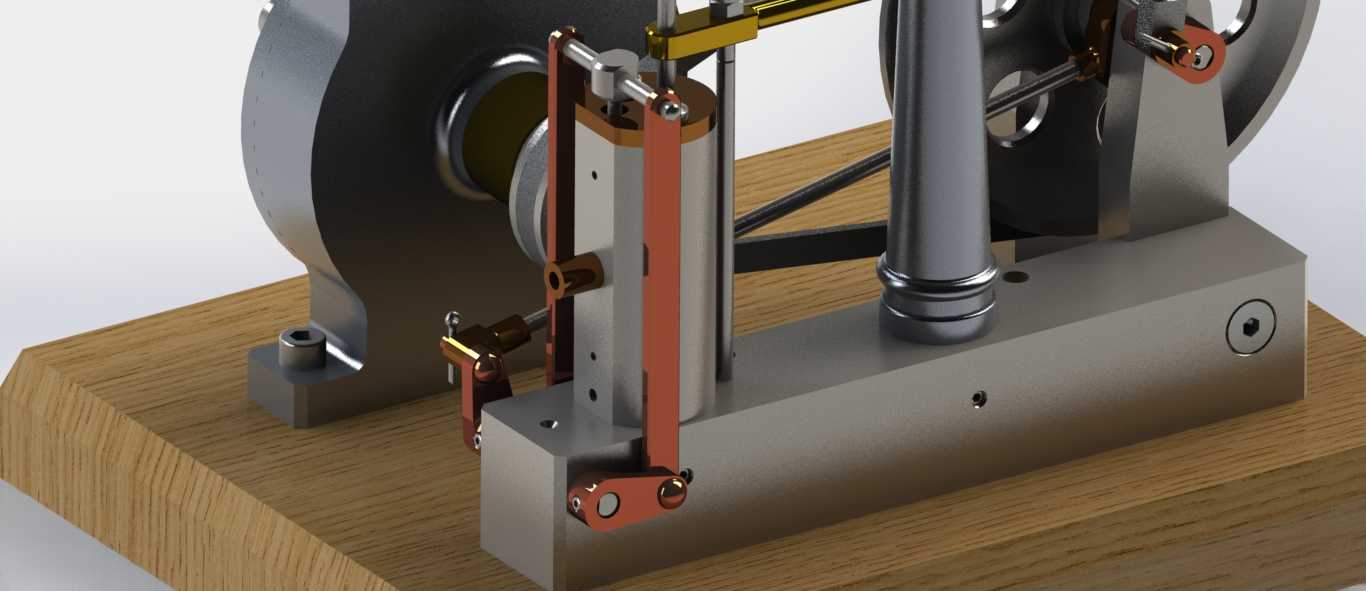

　　避免启动阶段负载过大。气缸与连杆铰接处采用铜质衬套结构，降低往复运动过程中的磨损，管路布局沿立式支撑柱排布，避免运动部件与管路产生干涉。设计过程中优先考虑运动部件的行程匹配，气缸活塞行程与横梁摆幅经过参数校核，保证活塞到达上下止点时横梁铰接点无卡滞风险；离心泵叶轮与曲轴的传动比经过匹配，在蒸汽机额定运转转速下，离心泵可以达到稳定的流体输出压力，满足小流量循环输水的需求。安装边界方面，整体基座为矩形实木结构，安装时需保证基座平面水平度偏差在允许范围内，避免长期运转导致连杆单侧磨损；各运动部件外侧预留足够的安全间隙，飞轮外侧与周边防护结构的距离不小于飞轮半径的五分之一，防止运转过程中剐蹭周边构件；气缸进气接口位于缸体侧上方，

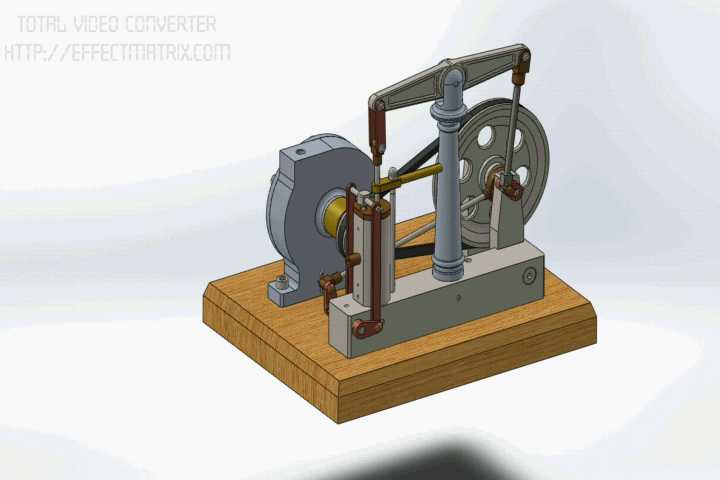

　　排气接口设置在缸体下部，安装管路时需避开横梁的摆动范围，离心泵的进出水口沿基座侧面引出，方便外接流体管路。整套结构的运动逻辑清晰，从蒸汽进入气缸推动活塞往复运动，到水平横梁将直线运动转化为曲轴的旋转运动，再通过曲轴同时驱动飞轮储能稳速与离心泵运转，完整还原了早期集成式蒸汽动力单元的设计思路，各部件的连接位置、铰接点的公差配合都经过合理规划，既保证装配过程的工艺性，也满足长期运转的可靠性要求，对于研究早期蒸汽动力结构、复刻小型动力装置都有实际的参考价值，建模过程中对各部件的装配关系做了完整约束，可直接用于运动仿真验证，直观展示各部件的运动轨迹与动力传递路径。
