桌面式斯特林动力装置结构设计

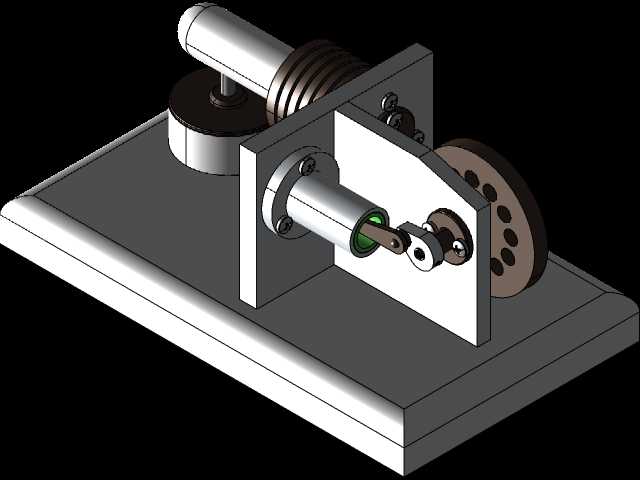

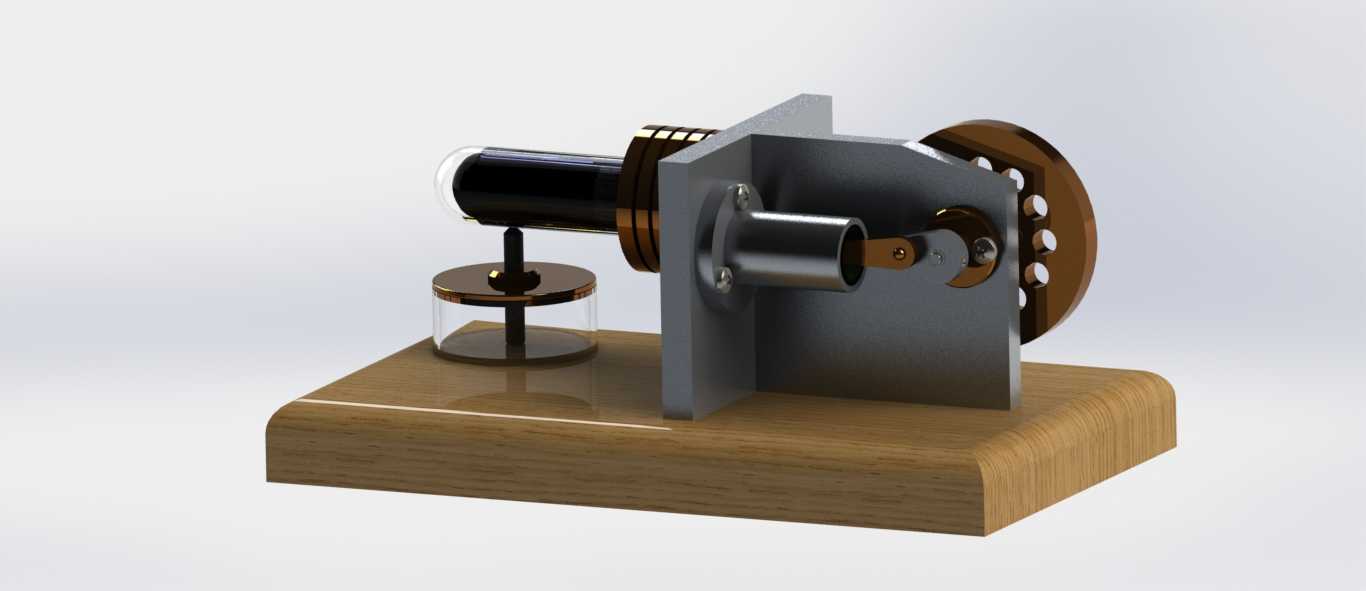

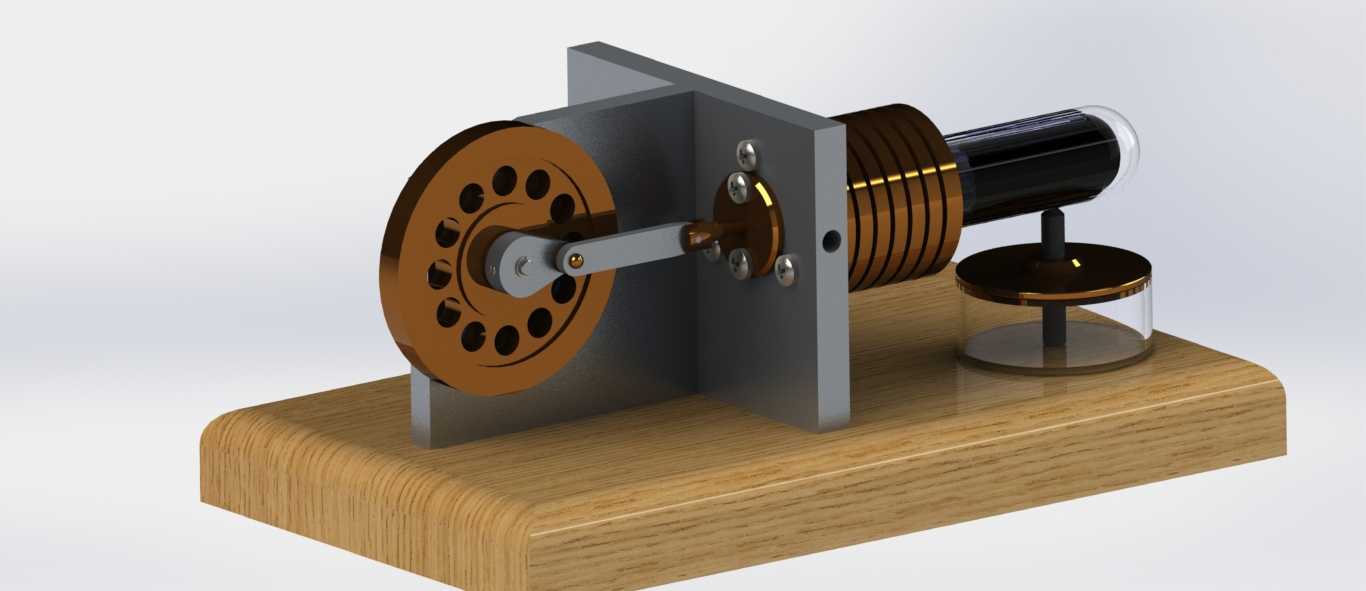

　　这款小型外燃式动力装置，常被用于高校热工原理教学演示、创客空间动力原理验证场景，也可作为精密机械收藏品类的桌面展示件，区别于传统内燃机的爆燃做功逻辑，它依靠封闭腔体内工质受热膨胀、遇冷收缩的压差推动活塞往复运动，整套传动路径没有复杂的配气正时结构，运行过程平稳无剧烈振动，对安装基座的冲击载荷极小。从结构布局来看，整套装置采用立式支撑板搭配实木底座的安装形式，动力输出端设置带镂空减重的飞轮盘，飞轮通过曲柄销与动力连杆铰接，连杆另一端连接置换活塞组件，热腔端采用多层散热鳍片结构，能够快速建立冷热端温差保证循环效率，冷端配套透明可视化的置换气缸，可以直观观察内部置换活塞的运动行程，方便教学过程中讲解工质循环的完整过程。

　　设计阶段首先确定了飞轮的转动惯量参数，保证活塞越过止点时能够储存足够动能维持连续运转，支撑板上的轴承安装孔位同轴度公差控制在0.02mm以内，避免连杆运动过程中出现卡滞，整套装置的安装边界紧凑，底座长宽尺寸适配常规桌面摆放需求，不需要额外的固定地脚，放置在水平硬质台面即可稳定运行。功能层面，这套装置只要在热腔端施加稳定的外部热源，即可实现持续的旋转动力输出，输出轴可以外接小型负载做原理性验证，比如带动微型发电机点亮LED指示灯、驱动小型传送带模组做低速传动演示，整套结构没有易损的密封件，日常维护仅需要定期在连杆铰接点加注少量润滑脂即可长期使用。结构设计上充分考虑了拆装便利性，支撑板与底座采用沉头螺丝连接，

　　气缸组件与支撑板通过定位销定位，拆解后可以快速复现热机循环的各个组成部分，方便学习者理解外燃机的工作逻辑，飞轮上的镂空结构除了减重之外，还可以作为转速观测的标记点，运行时能够直观判断输出轴的转动频率，热端的散热鳍片间距经过优化，自然对流条件下即可维持稳定的冷热端温差，不需要额外配置冷却风扇，进一步简化了整套装置的结构复杂度。
