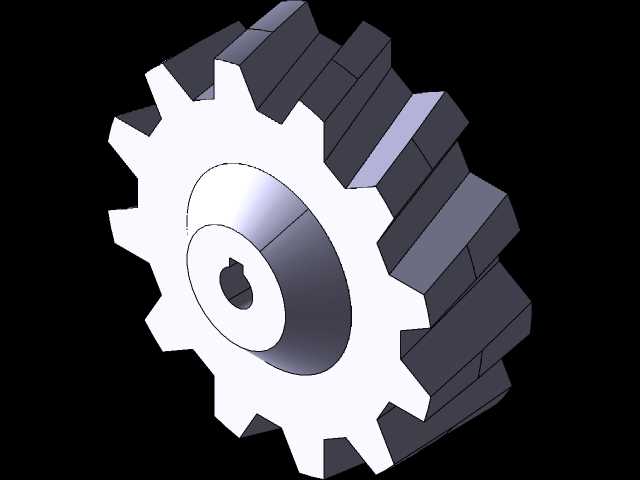

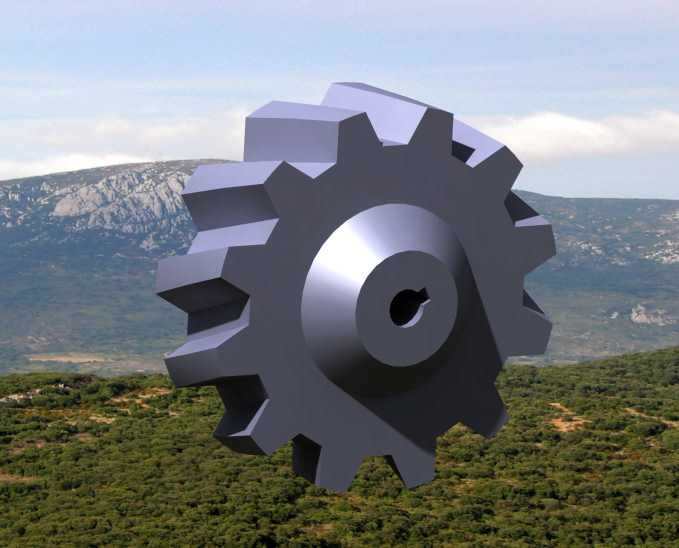

带键槽安装结构的钢制斜齿传动轮

　　这款斜齿传动轮主要应用于中小载荷的平行轴动力传输场景，常见于轻工输送设备、小型机床进给机构、自动化生产线的动力分配单元中，相比直齿圆柱齿轮，其啮合过程是逐步进入与脱离的，传动过程冲击更小、运行噪音更低，适合对传动平稳性有一定要求的中低速传动工位。从结构设计来看，轮齿采用标准渐开线斜齿齿形，齿向带有固定螺旋角，啮合时重合度更大，单齿承受的载荷相对更低，能有效延长轮齿的疲劳寿命，适合连续运转的传动工况。轮毂中心设计有标准平键键槽，安装时可通过平键与传动轴实现周向固定，传递额定扭矩，避免传动过程中轮体与轴之间出现相对转动，保证动力传输的可靠性；轮毂与轮缘之间采用等厚辐板结构，在保证整体结构强度的前提下尽可能降低轮体自重，减少转动惯量，

　　降低设备启动与变速过程中的惯性冲击。设计过程中需要重点控制齿形精度与键槽的位置公差，齿向螺旋角的偏差会直接影响啮合接触面积，容易出现偏载、齿面异常磨损的问题；键槽的对称度偏差会导致安装时键与键槽配合卡滞，运行过程中出现应力集中，严重时甚至会造成键槽崩裂。安装边界方面，轮体的轴向尺寸需要匹配安装工位的轴段长度，齿顶圆直径要预留足够的啮合间隙，避免与配对齿轮的齿根或周边防护结构发生干涉，装配时需要保证两传动轴的平行度公差在允许范围内，否则会加剧齿面磨损，降低传动效率。这类斜齿轮在实际选型应用中，需要根据传递的额定扭矩、输入转速、传动比要求匹配对应的模数与齿数，同时结合安装空间确定齿宽与轮毂尺寸，确保在工况载荷下轮齿的弯曲强度与接触强度满足设计寿命要求，日常运维中需要定期检查齿面磨损情况与键槽配合间隙，及时补充润滑脂，避免干磨导致齿面过早失效。
