螺纹圆柱型NPN电感式接近开关三维建模

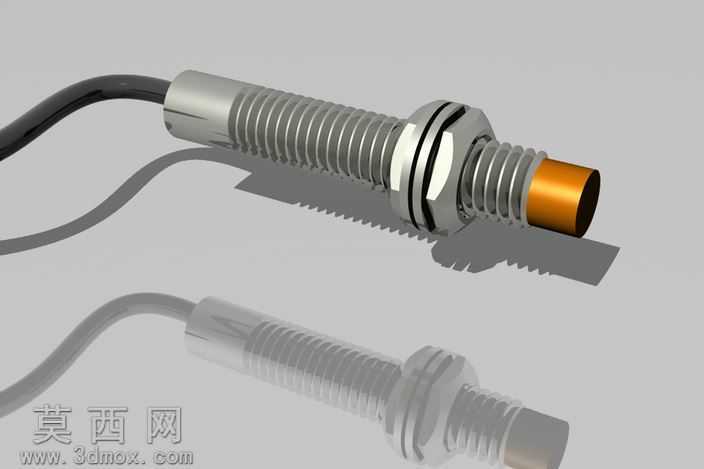

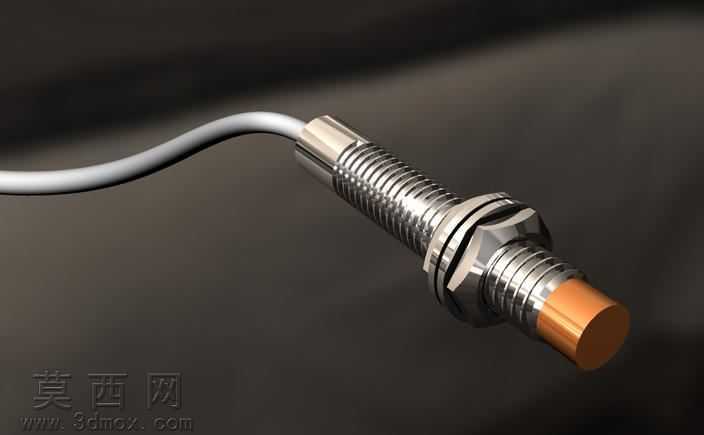

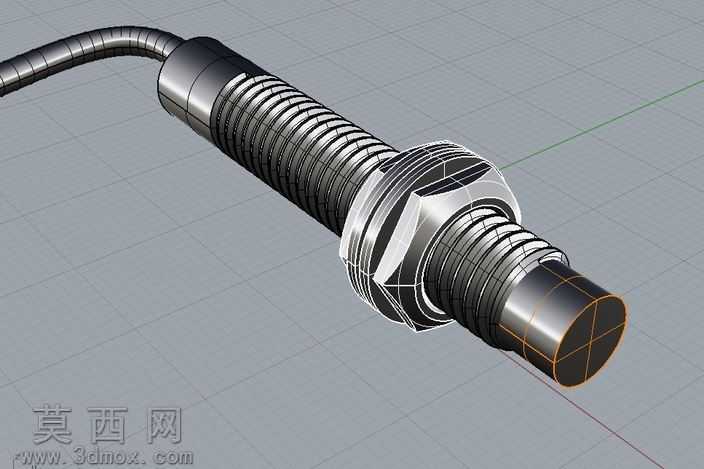

本模型为螺纹圆柱型NPN接近开关的三维数字化建模成果，建模过程以工业实物的真实尺寸比例为基准，严格还原产品的外观结构与装配特征。建模阶段首先通过基准面定位绘制主体截面草图，采用旋转凸台命令生成传感器的圆柱主体基体，针对外壳的外螺纹结构，通过螺旋线引导线配合扫描切除命令完成标准三角螺纹的精准建模，还原螺纹的牙距、牙型角等细节参数，保证螺纹结构与实物安装适配性一致。中部的锁紧六角螺母与防松垫片结构，通过多边形草图拉伸配合圆角修饰完成，还原螺母的棱角倒角与垫片的压合纹理细节。前端的感应检测端采用橙色工程塑料材质特征，建模时单独拆分实体，与金属主体做同轴心配合，还原感应端的突出长度与端面平整特征。尾部的出线线缆采用样条曲线绘制线缆的自然弯曲路径，通过扫描命令生成柔性线缆的圆柱形态，还原线缆与主体连接处的护套过渡结构，避免生硬的直角衔接。材质渲染阶段，金属外壳部分赋予磨砂镍金属材质，调整金属粗糙度与反射参数，还原金属机加工后的亚光金属质感，螺纹缝隙处添加细微的明暗层次表现结构凹凸；前端感应端赋予橙色哑光工程塑料材质，调整漫反射参数还原塑料的温润质感，避免过度反光；线缆部分赋予黑色橡胶材质，添加细微的表面颗粒纹理表现橡胶外皮的触感特征；锁紧螺母赋予亮面镀锌金属材质，与主体外壳形成材质层次区分。整体装配结构严格按照实物的装配逻辑搭建，各零件间添加同轴心、面重合等配合关系，保证模型可用于装配干涉检查、安装场景模拟等用途。设计思路上优先保证模型的工程实用性，在还原外观细节的同时，保留了各结构的尺寸参数可编辑性，方便使用者根据实际选型需求调整螺纹规格、主体长度、感应端直径等参数，模型可直接用于工业自动化场景的布局演示、电气柜装配模拟、教学演示等场景，渲染阶段采用柔和的工作室光照环境，添加柔和的地面投影，突出模型的结构轮廓与材质质感，多角度展示产品的外观特征与结构细节。
