北洋UTM30LX激光扫描测距设备三维建模

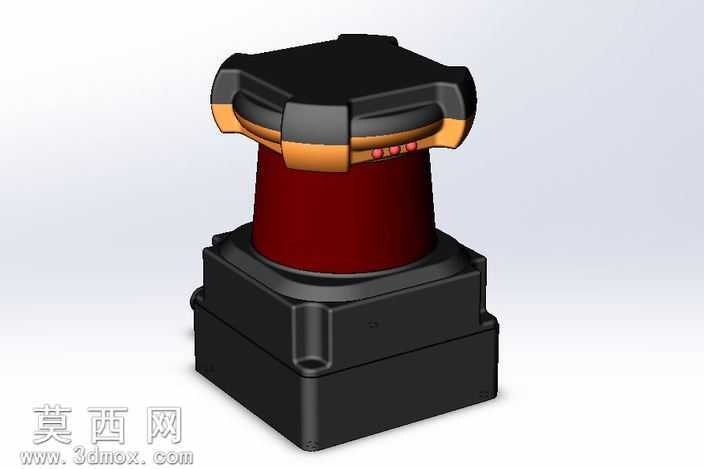

本模型针对北洋UTM30LX激光扫描测距设备进行1:1比例的三维还原建模，建模过程依托SolidWorks平台完成全参数化结构搭建，首先从设备的底部基座开始构建，基座部分采用方正的黑色壳体造型，建模时精准还原了基座边角的圆弧过渡、侧面的加强筋凹槽结构，以及壳体表面的细微安装定位点位，确保基座部分的结构尺寸与实物完全匹配。中部的红色柱状主体是设备的核心容纳舱段，建模时严格把控柱体的直径与高度比例，还原了柱体与上下基座衔接处的环形台阶结构，同时对柱体表面的哑光质感进行材质参数调试，还原工程塑料的细腻磨砂质感。顶部的旋转扫描头是建模的核心细节部分，首先构建顶部的黑色方形顶盖，还原顶盖边缘的防撞包角造型，包角处的橙黑双色拼接结构通过分割实体、分别赋色的方式实现，精准还原了橙色彩条的弧度与宽度比例，扫描头侧面的红色指示灯点位也按照实物排布逐一建模，确保指示灯的大小、间距与实物一致。模型包含两种配置方案，未设置扫描范围模式的简化展示结构，可直接用于产品展示、装配模拟等场景。材质渲染阶段，针对不同部件的材质特性分别调试参数：黑色壳体部分添加轻微的塑料反光属性，还原工业ABS塑料的质感；红色柱体部分调低反光度，添加细微的颗粒质感模拟磨砂工程塑料；橙色装饰条部分调高饱和度，添加轻微的耐磨涂层质感；顶部黑色顶盖部分做轻微的亮面处理，区分不同部件的材质差异。结构设计上完全遵循实物的装配逻辑，各部件之间的衔接缝隙、卡扣结构都做了精细化还原，没有出现结构穿模、比例失调的问题，整体模型可直接用于产品演示、教学讲解、虚拟装配调试等用途，建模过程中对设备的每一处外观细节都做了对照校准，确保模型的还原度满足工业级展示需求，无论是整体轮廓还是局部的细小结构都与实物保持高度一致，能够直观呈现该款激光扫描测距设备的外观特征与结构布局。
