座椅靠背成型模具结构三维设计

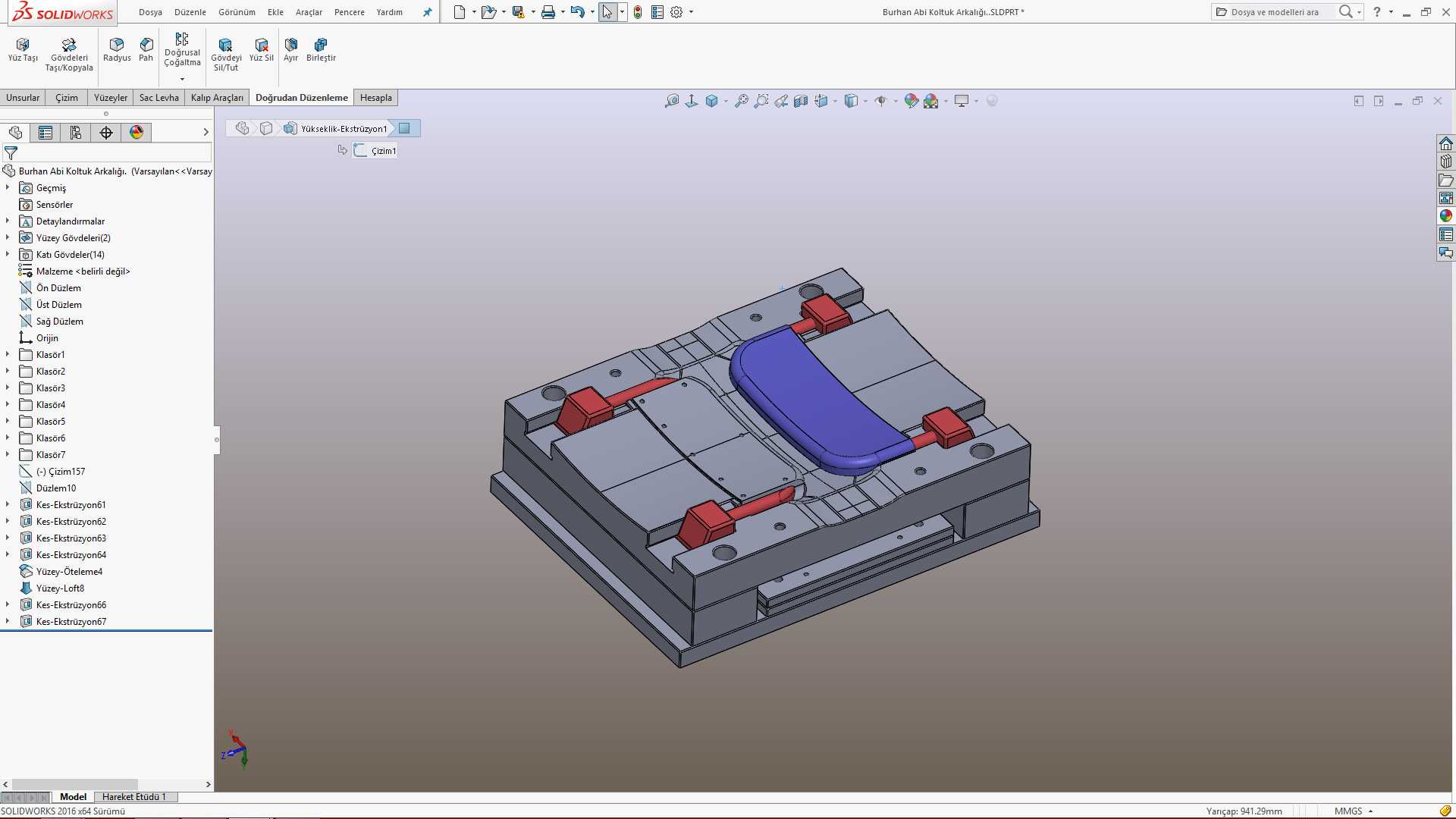

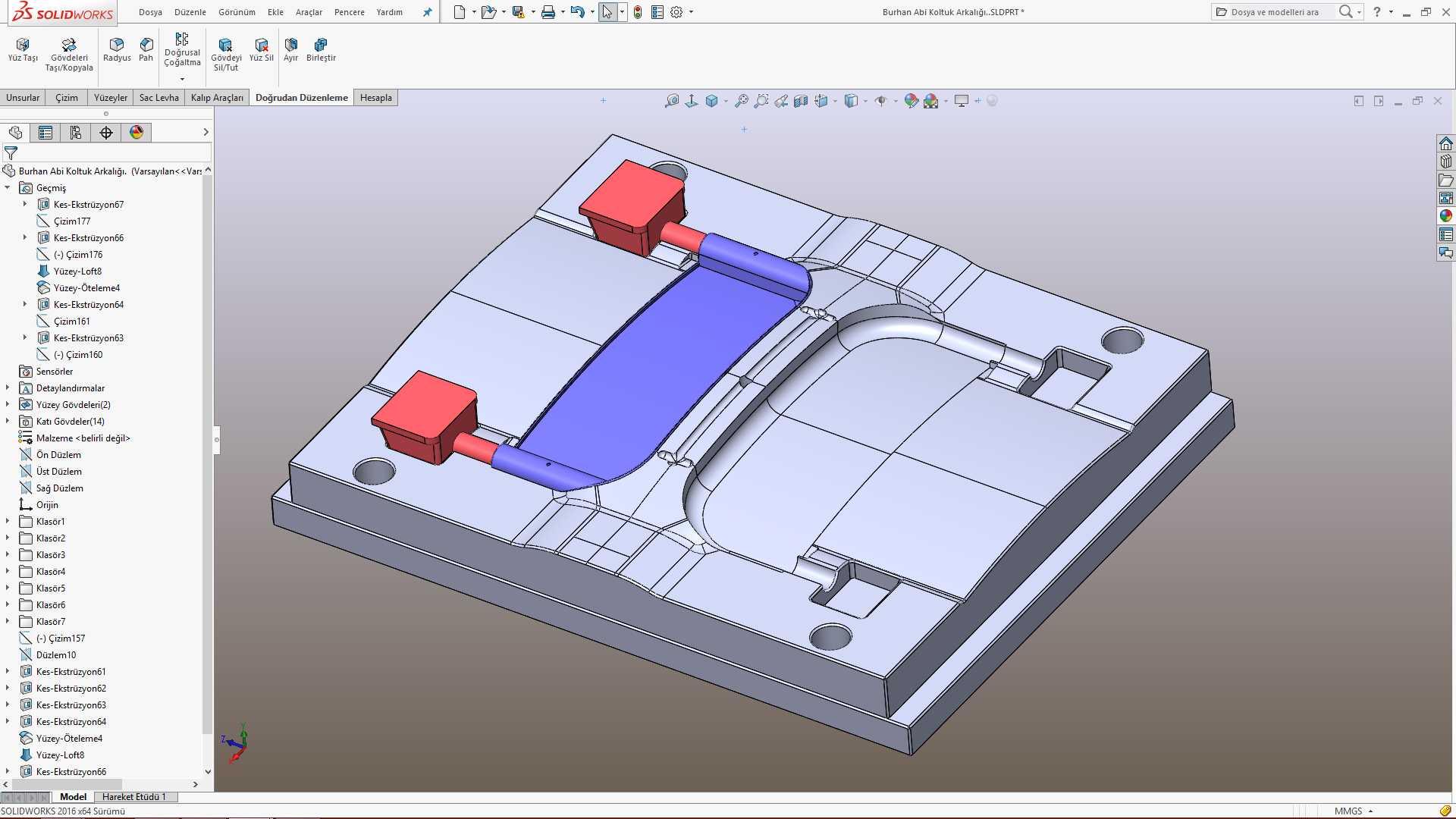

　　这套结构针对民用座椅靠背的批量注塑成型需求开发，适配日常办公椅、家用休闲椅的靠背部件生产场景，核心作用是将熔融状态的改性PP或ABS原料一次性注塑成型为符合人体工学曲面的靠背主体，省去后续多道曲面修整工序。从结构布局来看，模架采用标准两板模基础结构，型腔部分完全贴合靠背的大弧度曲面造型，分型面沿着靠背零件的最大轮廓边界设置，避免开模时出现曲面拉伤的问题，两侧设置的红色斜顶结构专门用于处理靠背侧边的倒扣安装位，开模过程中斜顶会随动完成侧向抽芯动作，无需额外增设复杂的侧抽滑块机构，能有效压缩模具整体的开合模行程，适配常规吨位的卧式注塑机安装要求。设计阶段优先考虑了成型过程中的料流填充均衡性，进胶点设置在靠背曲面的非外观面位置，

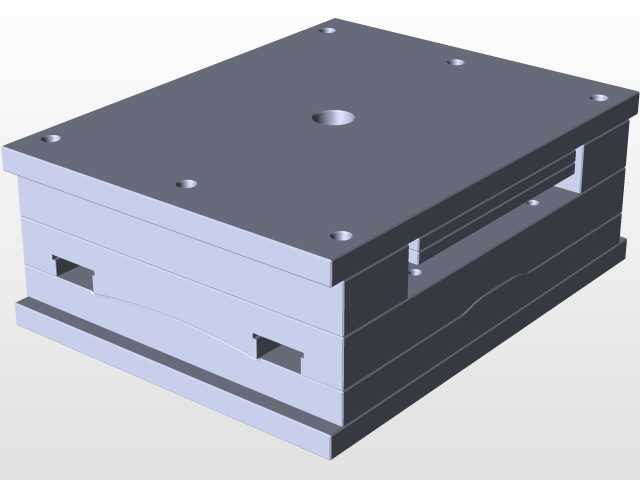

　　蓝色标识的流道采用圆弧过渡结构，减少熔料流动过程中的压力损失，确保大弧度曲面区域填充饱满，不会出现缺胶、熔接痕集中在外观面的问题。模架四周预留的标准安装孔位完全匹配行业通用注塑机的装夹尺寸，上下模的合模定位采用精密导柱导套结构，合模过程中不会出现型腔错位，能有效控制成型件的壁厚偏差，保证批量生产时每一件靠背的曲面轮廓一致性。冷却水路沿着型腔曲面的走势排布，距离型腔表面的距离保持均匀，确保成型过程中整个靠背曲面的冷却速率一致，避免因冷却不均导致零件出现翘曲变形，影响后续的装配适配性。顶出结构的排布对应靠背的加强筋位置，顶出力均匀分散，不会在零件表面留下明显的顶出痕迹，保证成型后的靠背外观面质量达标，无需额外进行大量的表面打磨处理。整套结构的安装边界充分考虑了常规注塑车间的设备适配性，无需对现有设备进行额外改造即可直接上机试模，成型后的靠背零件可直接进入后续的组装工序，与座椅支架、扶手等部件完成匹配安装。
