多腔精密注塑成型模具结构设计

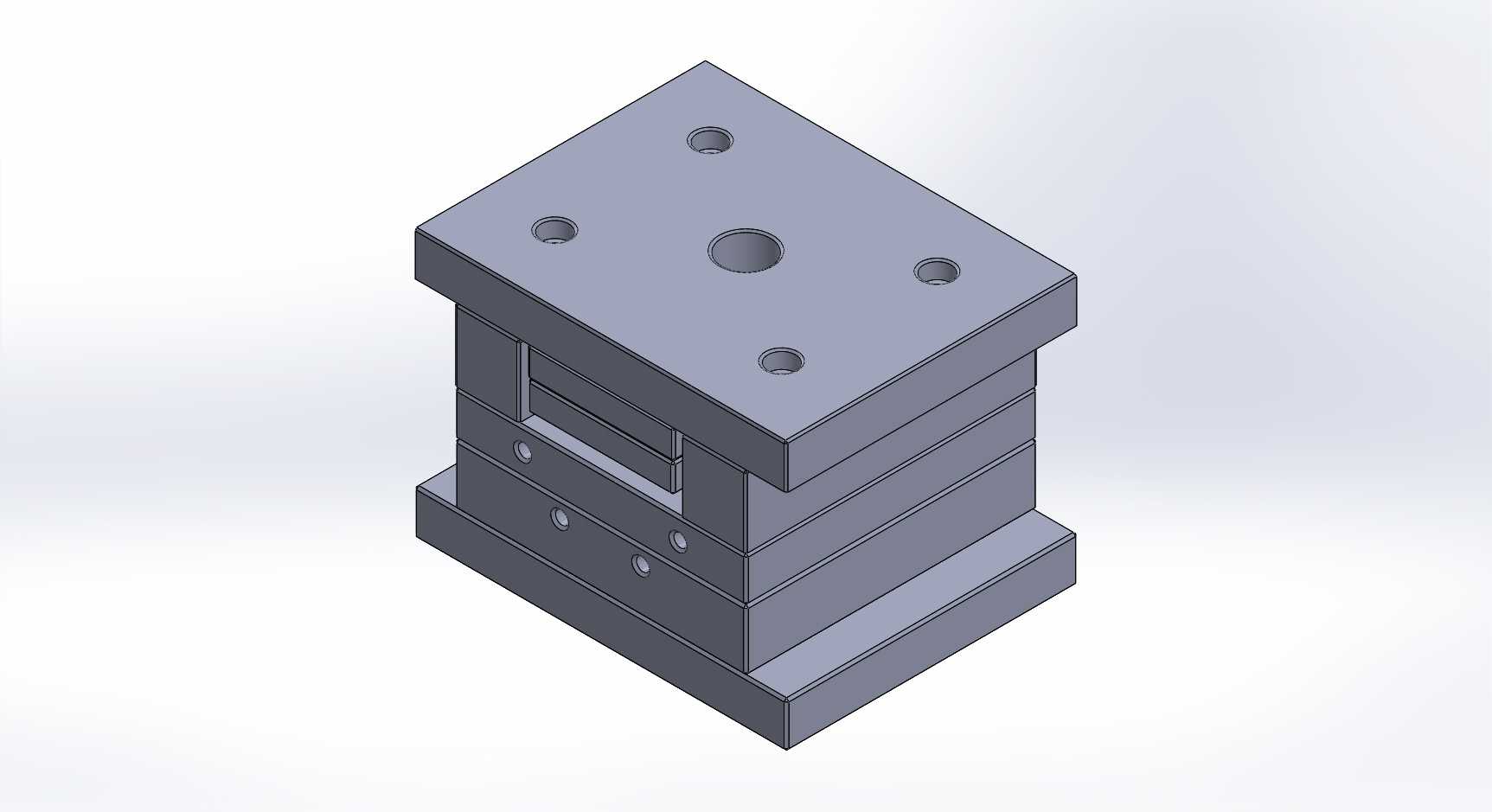

　　这套模具结构针对小型精密塑胶件的批量注塑生产设计，采用一模多腔的排布方案，可在单次注塑循环中完成多件同规格塑胶制品的成型，大幅提升单位时间内的生产效率，适配电子接插件、小型结构卡扣类零件的量产需求。模架采用标准两板模结构，上下模座通过四角的导柱导套实现精准合模定位，合模过程中导套先导入导柱完成初定位，避免合模偏移导致的型腔错位、飞边超标等成型缺陷。模具四角设置的吊装孔与安装定位孔，可直接适配常规卧式注塑机的模板安装尺寸，安装时通过定位圈与注塑机射嘴中心对齐，无需额外制作过渡连接工装，缩短模具上机调试周期。

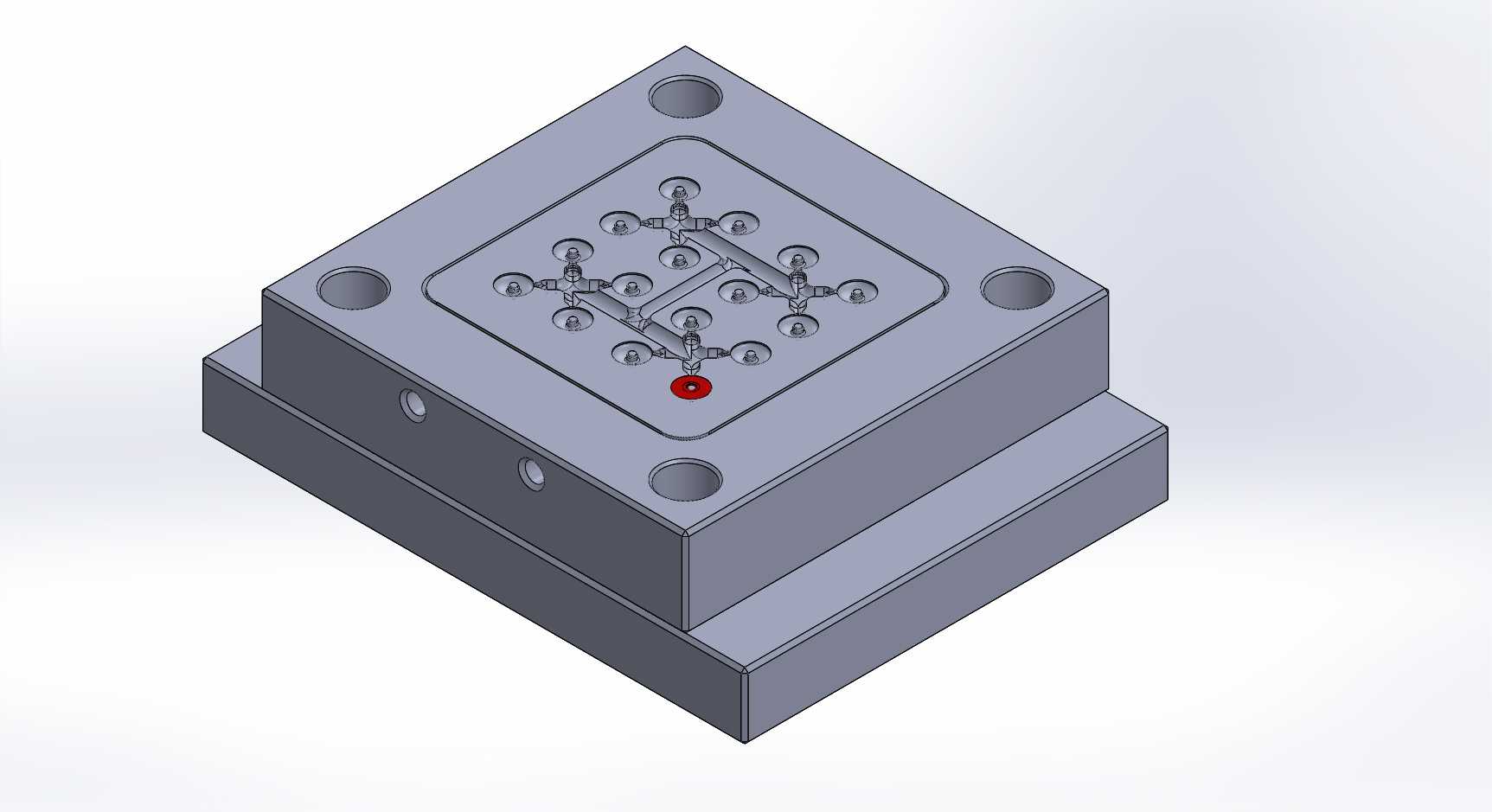

　　型腔区域采用对称式排布，浇注系统从主流道进入后通过分流道均匀分配至各个型腔，流道截面采用圆形设计，最大限度减少熔料输送过程中的压力损失与温度损耗，保证各型腔进胶的一致性，避免不同型腔成型的制品出现尺寸偏差、充填不足的问题。每个型腔周边均匀布置冷却水道，水道距离型腔壁的距离保持在合理区间，既保证冷却效率又避免距离过近导致型腔壁强度不足，冷却回路采用串联循环设计，进出水口设置在模架同一侧，方便生产现场的水管接驳，成型过程中可通过调节冷却水流量控制模温，缩短制品冷却定型时间，减少制品因冷却不均产生的翘曲变形。

　　分型面采用平面贴合设计，合模后分型面的贴合间隙控制在成型材料溢边值以下，避免生产过程中出现飞边问题。顶出机构采用均匀分布的顶杆布局，顶杆位置避开制品的外观面与配合面，顶出行程经过精确计算，保证制品可以完全脱离型腔且顶出过程受力均匀，不会出现顶白、顶穿等制品缺陷。模具的成型零件采用镶拼式结构，易磨损的型腔部位单独制作镶件，当局部出现磨损或需要调整制品尺寸时，仅需更换对应镶件即可，无需整体更换模仁，降低后期的维护成本与维修周期。整套模具的安装边界充分考虑了常规注塑机的开模行程、容模量参数，模架总厚度、开模所需的最小开模距均适配120吨-160吨级的卧式注塑机，无需对设备进行额外改造即可直接上机生产。
