多腔位注塑成型模具结构设计方案

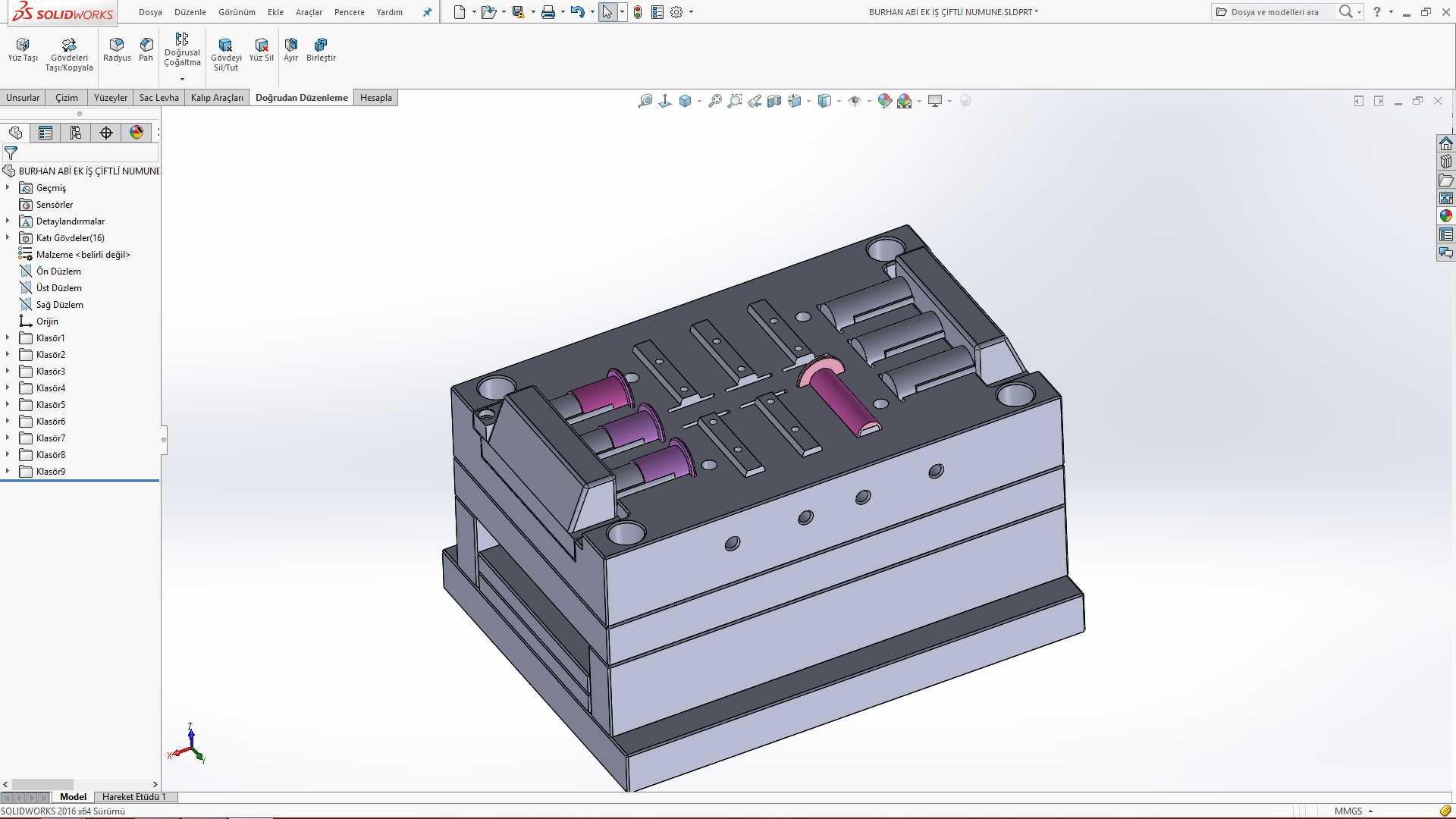

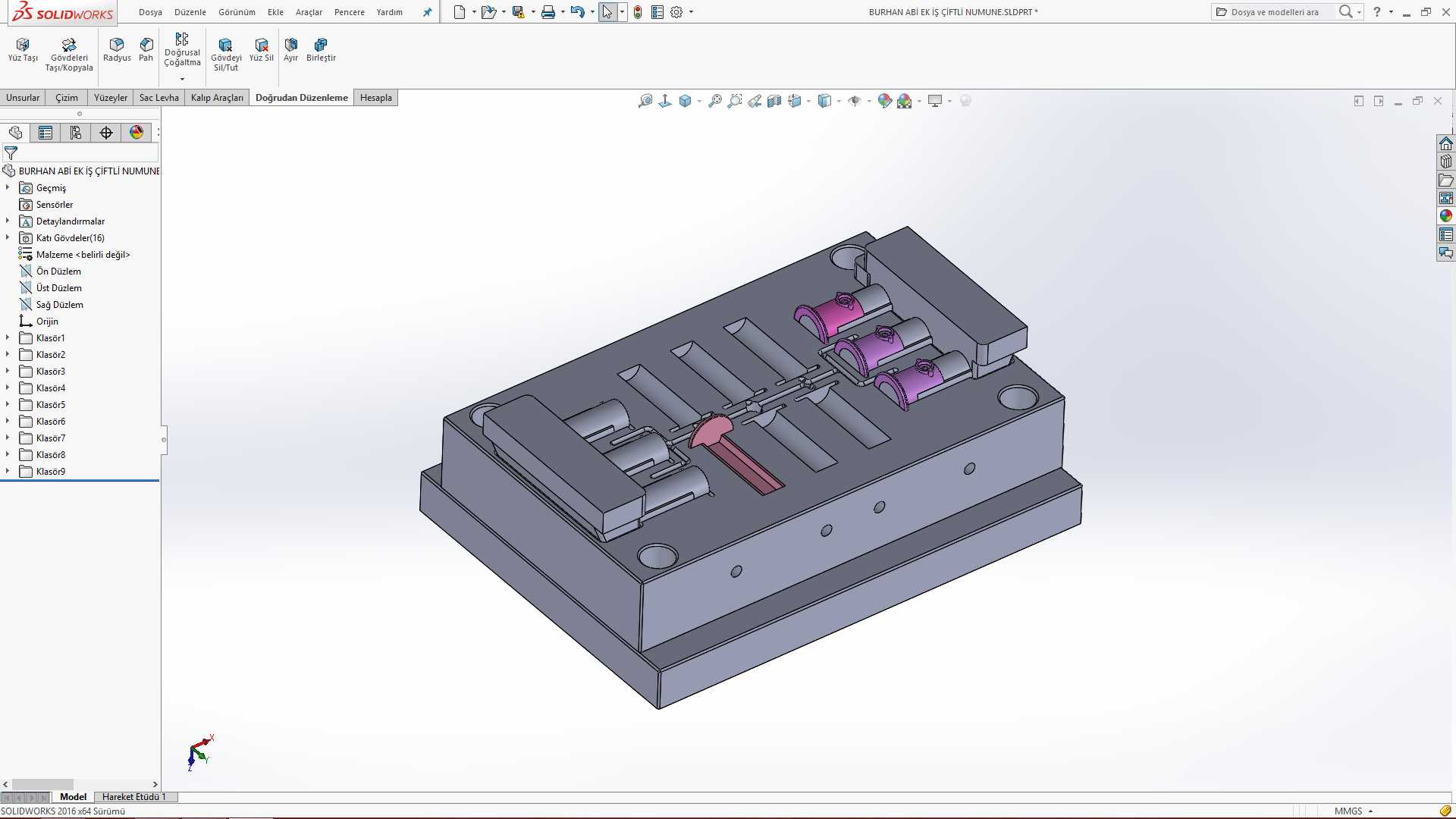

　　这套模具结构针对小型带弧形特征的塑胶件批量生产需求开发，采用一模多腔的排布逻辑，在标准模架基础上完成型腔、型芯的差异化布局，可在单次注塑循环中完成多件产品的成型作业，大幅提升单位时间内的产出效率，适配日用塑胶配件、小型工业结构件的量产场景。从结构布局来看，模具采用上下叠层的标准模架基体，动定模分型面设置在产品轮廓的最大投影位置，确保开模后产品能顺利留在动模侧，配合顶出机构完成自动脱模。型腔区域围绕产品的弧形外观特征做了精准的曲面贴合处理，成型区域的表面粗糙度控制在适配塑胶件外观要求的范围内，避免成型后产品表面出现流痕、缺胶等缺陷。模架上均匀排布的多组孔位为冷却水路接口，水路采用随形排布的设计思路，围绕每个模腔的成型外壁设置循环流道，

　　确保注塑过程中型腔各区域温度均匀，减少产品因冷却不均产生的翘曲变形问题，同时缩短成型周期，提升生产节拍。导向部件采用标准导柱导套结构，分别布置在模架的四个角位，合模过程中可实现动定模的精准对位，避免因错位导致的型腔啃伤、产品飞边问题。模具的安装边界适配常规卧式注塑机的装模尺寸，上下模的安装平面做了平整度处理，可直接通过压块固定在注塑机的动定模板上，顶出位置与注塑机的顶杆孔位对齐，无需额外加装转接结构即可完成装模调试。设计过程中针对产品的弧形倒扣特征，在对应型腔位置做了斜顶脱模结构的预留，开模时斜顶随动模移动同步完成侧向抽芯，避免硬顶导致的产品结构断裂。浇注系统采用平衡式流道布局，从主浇道进入后通过分流道均匀分配到各个模腔，

　　确保每个模腔的进料压力、熔料填充速度保持一致，避免不同模腔产出的产品出现尺寸偏差、密度不均的问题。排气槽开设在型腔末端的熔料汇合位置，深度控制在不溢料的合理区间，可快速排出型腔内的空气，避免产品出现困气烧焦、填充不足的缺陷。整套结构在满足成型功能的前提下，尽可能简化了非标零件的加工难度，模架采用标准规格件，型腔型芯采用可拆分的镶件结构，后续若出现局部磨损可单独更换镶件，降低模具的维护成本。
