微型齿轮减速电机三维结构设计

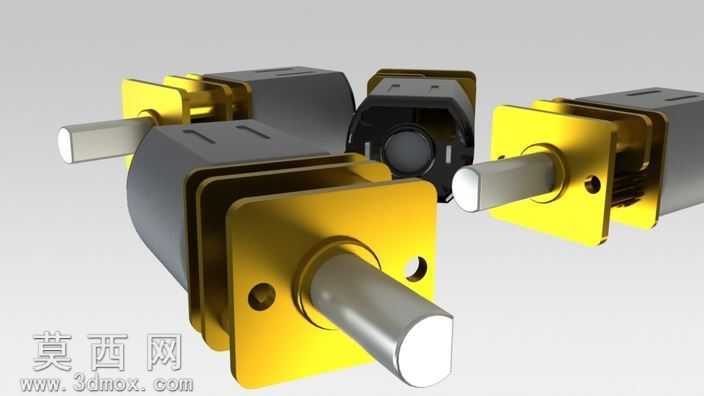

本作品为微型齿轮减速电机的三维设计模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先对电机本体、多级减速齿轮组、输出轴、安装法兰、端盖等核心部件进行独立草绘与特征建模，通过拉伸、旋转、切除、阵列等基础特征完成零件基体构建，针对齿轮齿形部分采用渐开线齿廓参数化生成方式，保证齿形啮合精度符合传动设计要求，各零件间严格按照实际装配公差设定配合关系，通过同轴心、重合、间隙配合等装配约束还原真实产品的装配逻辑，可实现减速传动结构的运动仿真验证。渲染阶段针对不同部件赋予对应材质属性，电机外壳采用哑光黑色工程塑料材质，调整粗糙度与漫反射参数还原塑料壳体的磨砂质感；减速箱安装法兰与输出轴采用抛光金属材质，添加金属反射与高光参数模拟镀锌钢材与机加工金属的光泽质感；内部齿轮组件根据材质差异分别赋予合金结构钢与铜合金材质，通过材质色彩与质感差异清晰区分不同传动部件。模型完整还原了微型减速电机的内部结构与外部安装特征，包含电机定子腔体、转子安装位、多级减速齿轮啮合腔、输出轴轴承位、方形安装法兰定位孔等细节结构，设计过程中充分考虑微型减速电机小体积、大扭矩输出的特性，优化齿轮组排布方式压缩整体轴向尺寸，在有限的壳体空间内实现合理的减速比配置，保证输出扭矩满足小型机器人、精密传动装置的使用需求。模型结构拆分清晰，各零件可单独导出用于工程图生成与结构分析，装配体层级逻辑明确，可直观展示减速电机从动力输入到减速输出的完整传动路径，法兰安装面与输出轴的尺寸参数符合通用微型减速电机的行业安装标准，可直接用于小型自动化设备、机器人驱动关节的方案设计与装配验证。
