尼古拉特斯拉热磁马达结构三维建模作品

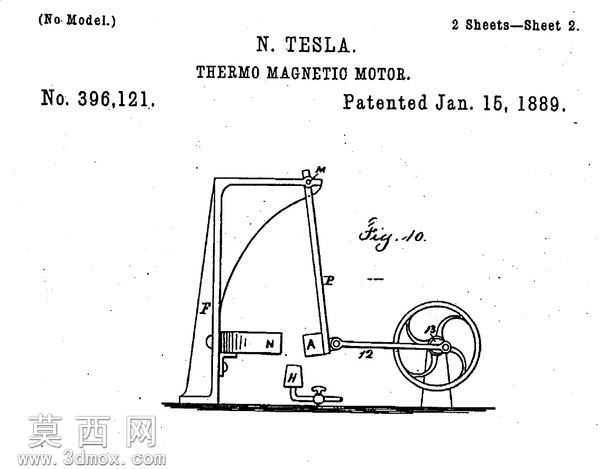

本作品为尼古拉·特斯拉1889年专利热磁马达的三维建模成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先对专利记载的立式框架、旋转圆盘、摆臂组件、加热触头、木质底座等核心部件进行1:1比例还原，逐一绘制各零件的草图轮廓，通过拉伸、切除、旋转等基础特征命令完成单体零件建模，对框架的安装定位槽、圆盘的中心轴孔、摆臂的铰接位等关键配合位置严格控制尺寸公差，保证后续装配的契合度。装配阶段采用自下而上的装配逻辑，先将立式金属框架固定在木质底座的定位槽位，添加同轴、重合等标准配合约束，再依次装配旋转圆盘组件、联动摆臂、加热触头部件，对摆臂与框架的铰接位置添加角度限位配合，还原热磁马达的实际运动行程，同时完成整体机构的干涉检查，排查零件间的运动碰撞问题，确保机构运动逻辑符合专利记载的运行原理。材质与渲染阶段，针对不同部件的物理属性赋予对应材质：立式框架、旋转圆盘、摆臂等金属部件赋予哑光冷轧钢材质，调整金属粗糙度、反射率参数还原金属哑光质感；木质底座赋予深胡桃木纹理材质，添加木纹凹凸贴图模拟实木表面的自然纹理；底部支撑脚垫赋予黑色硬质橡胶材质，调整漫反射参数还原橡胶的哑光磨砂质感。渲染阶段采用工作室三点布光方案，主光源从模型左上方45度投射，补光弱化右侧阴影，轮廓光勾勒金属部件边缘，添加柔和的环境反射效果，最终输出的渲染图清晰展现各部件的结构层次与材质差异。设计过程中重点还原热磁马达的核心运行结构，即通过加热触头对金属摆臂的局部加热，利用金属热胀冷缩的磁导率变化驱动摆臂往复运动，进而带动圆盘旋转的能量转换逻辑，所有结构细节均严格参照专利原文的结构记载，未添加冗余设计，完整复现了这款早期电磁能量转换装置的机械形态，可用于经典机械结构教学、电磁原理演示等场景。
