Turnigy2217/16无刷电机三维建模作品

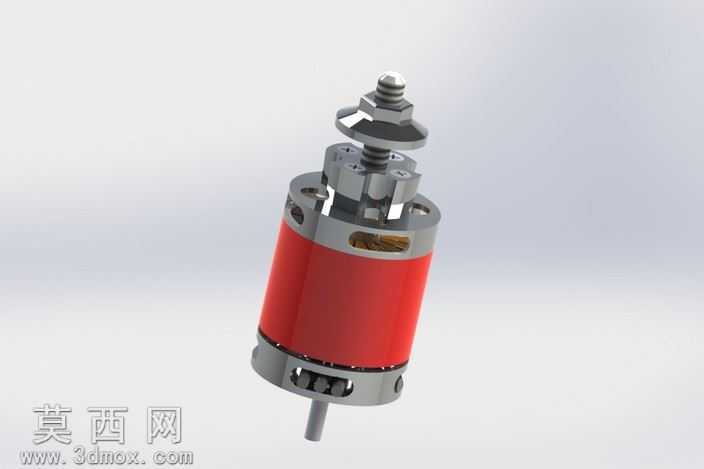

本作品为航模用外转子无刷电机的三维建模成果，建模过程严格参照Turnigy2217/16 950kv无刷电机的实物尺寸与结构特征完成，整体建模逻辑遵循从核心部件到外围装配的正向设计思路，首先完成定子铁芯、绕组槽位、中心输出轴的基础结构搭建，对定子部分的硅钢片叠压结构做了简化但特征完整的建模处理，绕组区域通过曲面拉伸与阵列命令还原了规整的排布形态，中心轴的定位台阶、卡簧槽、输出端轴径公差特征都做了精准还原，保证后续装配的同轴度符合设计要求。外转子部分作为该款电机的标志性结构，建模时重点还原了红色金属外壳的曲面弧度、壳体上的散热开孔形态，转子端盖的安装螺孔、顶部锁紧螺母与桨夹的配合结构都做了细节刻画，桨夹部分的压紧斜面、螺丝过孔、锁紧垫片的装配间隙都按照实物装配关系做了参数化设定，避免出现干涉问题。材质渲染阶段，针对不同部件的物理属性做了对应的材质球调试：金属结构件部分采用带细微磨砂质感的金属材质，调整了反射粗糙度与高光强度，还原铝合金机加工件的真实质感；红色外转子外壳采用亮面金属烤漆材质，添加了细微的漆面颗粒纹理与环境反射效果，还原实物阳极氧化红的色彩表现；顶部锁紧螺母与桨夹采用亮面镀铬金属材质，提升金属部件的层次感；输出轴部分采用高硬度钢材材质，调整了表面粗糙度参数还原轴类零件的磨削加工质感。整体装配过程严格按照无刷电机的实际装配顺序完成，通过同轴配合、端面贴合、阵列约束等装配关系，将定子、转子、轴承、桨夹、锁紧件等所有部件整合为完整的装配体，所有活动部件的配合间隙都参考实物参数设定，既保证结构展示的完整性，也能直观呈现该款无刷电机的内部构造与外部装配特征，可用于航模动力系统的结构展示、教学演示或者相关改装设计的参考使用，模型的特征树结构清晰，参数可编辑，能够根据需求调整尺寸参数适配不同的设计场景。
