食品加工用多槽传动滑轮三维设计

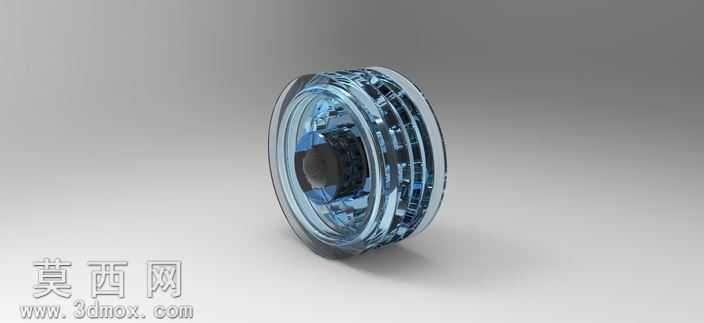

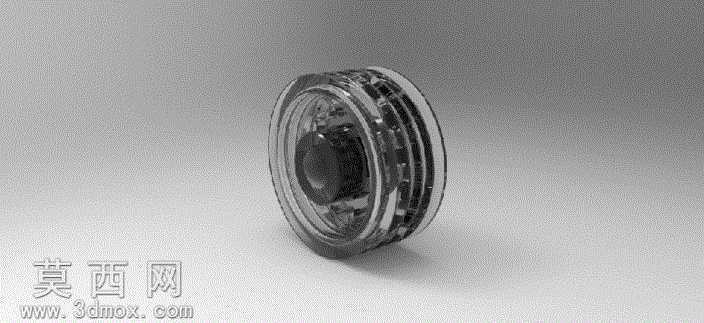

本滑轮模型采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动件的设计规范，先以旋转凸台特征构建滑轮的主体轮坯轮廓，精准控制轮体外径218.5毫米、内孔安装直径48毫米的核心尺寸参数，保证安装适配性与传动比匹配要求。轮体外侧通过阵列切除特征加工出多道平行的V型传动槽，槽型的角度、深度与槽间距均按照皮带传动的标准参数设定，确保传动过程中皮带与轮槽的贴合度，减少传动打滑、磨损过快的问题，提升动力传递的稳定性。轮体辐板部分采用轻量化镂空结构设计，通过圆周阵列的减重孔在保证整体结构强度、抗扭性能的前提下，有效降低滑轮自身重量，减少传动过程中的转动惯量，降低设备运行的能耗。模型完成结构建模后，对各特征进行圆角、倒角处理，去除尖锐棱角，避免应力集中问题，提升零件的结构可靠性与加工工艺性。材质渲染阶段，为轮体赋予哑光深灰金属材质，模拟铸铁或硬质合金的表面质感，调整材质的粗糙度、反光度参数，还原工业金属零件的真实视觉效果，同时对轮槽、安装孔、减重孔的边缘做光影强化处理，清晰展现各结构的位置关系与尺寸层次。设计过程中充分考虑该滑轮应用于食品加工场景的特殊需求，整体结构无卫生死角，轮体表面光滑平整，便于日常清洁消毒，符合食品加工设备的卫生安全要求，同时结构强度满足食品加工设备的传动负载要求，可适配多根皮带并行传动的使用场景，实现稳定的动力传输。
