长条型塑料底壳结构三维设计

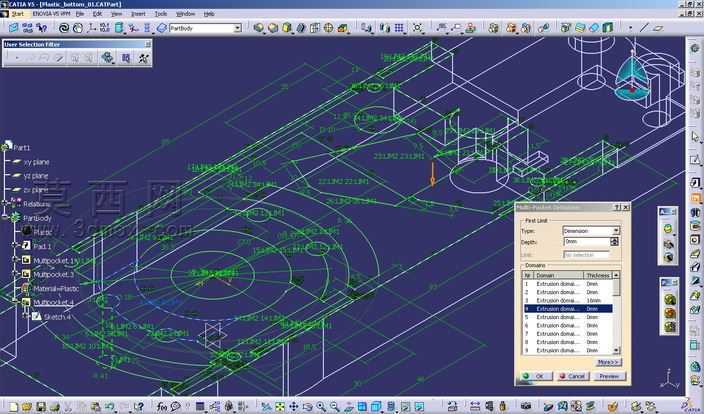

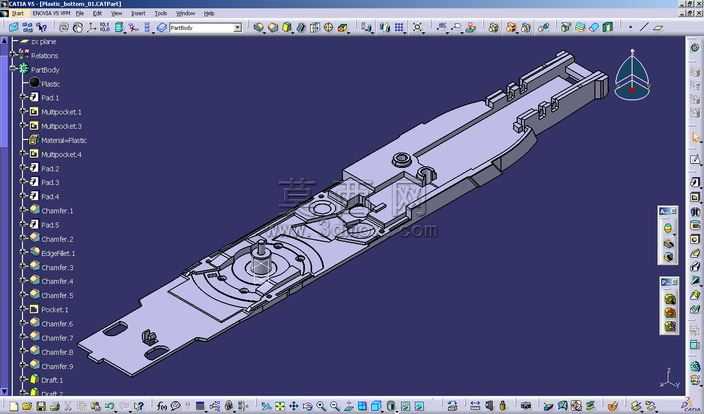

本作品为长条型塑料底壳的三维结构设计，整体采用CATIA V5软件完成全参数化建模，建模过程严格遵循注塑零件的设计规范，从基础草图绘制开始，通过凸台拉伸、凹槽切除、拔模分析、圆角过渡等特征命令逐步构建出完整的壳体结构。模型整体为狭长的扁平形态，壳体表面分布有多组定位柱、卡扣槽、安装孔位与加强筋结构，所有特征的尺寸参数均经过合理性校验，既保证了零件的装配适配性，也兼顾了注塑生产时的脱模可行性与结构强度要求。渲染阶段采用哑光黑色工程塑料材质，还原了ABS注塑件的真实表面质感，通过调整环境光与漫反射参数，清晰呈现出壳体表面的结构细节与凹凸层次，背景选用深紫色纯色背景，最大程度突出零件本身的结构特征。设计过程中针对长条型壳体易出现的翘曲变形问题，在壳体内部非装配区域合理布置了网格状加强筋，在不增加零件整体壁厚的前提下大幅提升了壳体的抗弯折性能，同时对所有孔位与卡扣结构做了均匀的拔模斜度处理，避免注塑生产时出现粘模、拉伤等不良问题。壳体两端设计有对称的安装固定缺口，侧边预留有对应配合零件的定位卡槽，所有装配特征的位置公差均按照通用塑胶件的装配标准设定，能够直接适配对应上盖零件的扣合安装，无需额外做结构调整。整个模型的特征树结构清晰有序，所有参数均可编辑修改，方便后续根据实际装配需求调整尺寸、增减结构特征，可直接用于注塑模具设计的参考依据，也可用于产品装配干涉校验、结构力学仿真等后续研发环节，完整还原了小型塑胶底壳从概念设计到可生产落地的全流程建模逻辑。
