食品磨床用多槽带SPB传动滑轮

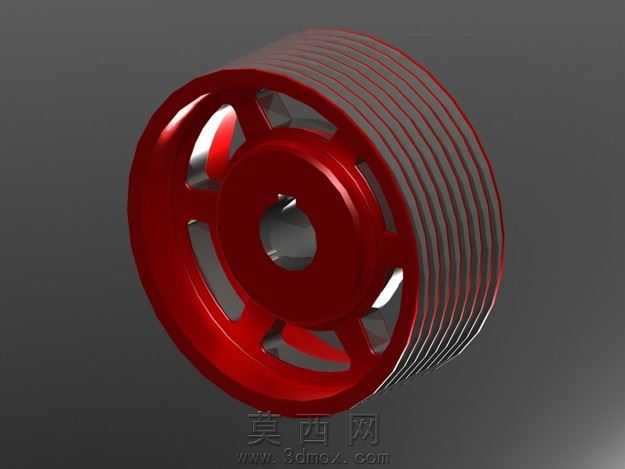

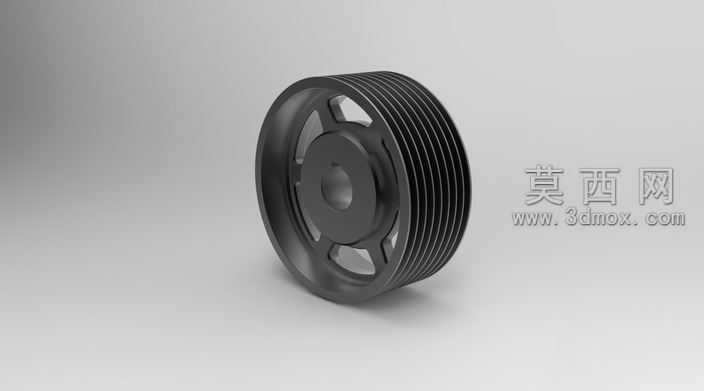

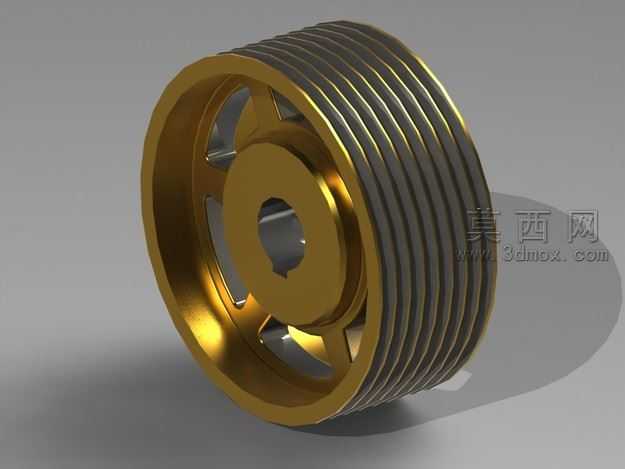

该滑轮采用NX8.0完成全参数化三维建模，建模过程严格遵循机械设计规范，先以旋转特征构建轮体的基础回转基体，精准控制轮缘、轮辐、轮毂的同轴度公差，保证回转部件的动平衡基础性能。轮缘部分通过阵列特征加工出多道适配SPB型三角带的环形沟槽，沟槽的截面角度、深度、槽间距均严格匹配皮带标准参数，确保传动过程中皮带与轮槽的贴合度，减少打滑损耗，提升传动效率。轮辐采用镂空式辐条结构，在保证整体结构强度、抗扭抗弯性能的前提下，有效降低了滑轮自身重量，减少回转过程中的惯性负载，适配磨床高速运转的工况需求。轮毂部分设计有标准安装轴孔，轴孔公差按照过渡配合要求设定，可保证与传动轴的装配精度，避免运转过程中出现窜动、偏心问题。建模完成后通过渲染模块赋予模型哑光金属材质，模拟铸铁部件的真实表面质感，添加柔和的环境光影效果，清晰呈现轮体各部分的结构细节与轮廓特征。设计过程中充分考虑食品行业磨床的使用场景，轮体整体无清洁死角，表面光滑过渡，便于日常生产后的清洁消杀，符合食品加工设备的卫生要求。参数设定上明确轮体外径400毫米、安装轴径80毫米的核心尺寸，可直接适配对应规格的磨床传动系统，无需额外调整尺寸即可投入装配使用，结构设计兼顾了传动稳定性、轻量化需求与场景适配性，能够满足食品磨床长期连续运转的传动负载要求。
