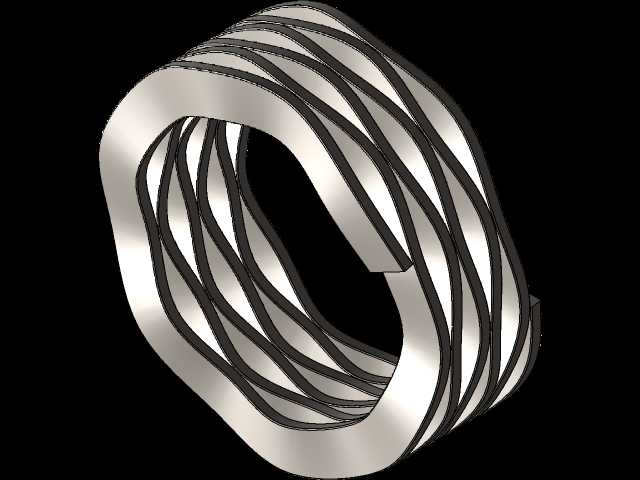

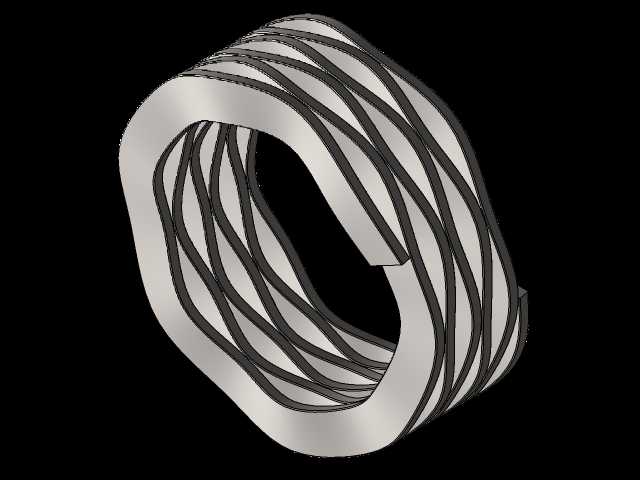

多层波形弹性垫圈精密结构设计

　　这类多层波形弹性构件，在紧凑安装空间的轴向缓冲、预紧场景中应用极广，不同于传统圆柱螺旋弹簧的大安装高度需求，它能在极小的轴向尺寸内提供稳定的弹性力，常被布置在轴承预紧位、离合器间隙补偿位、密封组件轴向压紧位，以及各类需要小行程缓冲的电子设备、液压阀组内部结构中。从实际选型角度看，这类零件的核心优势是载荷-变形曲线线性度好，同等刚度下占用的轴向空间仅为普通圆柱弹簧的三分之一左右，在轴向安装边界受限的工况下，几乎是不可替代的弹性元件。设计这类波形结构时，首先要匹配安装腔的径向边界，外径要比安装沉孔小0.1到0.3毫米，避免工作过程中波峰位置与孔壁发生剐蹭磨损，内径则要比穿过的芯轴大0.2毫米以上，防止多层结构压缩时出现径向卡滞。

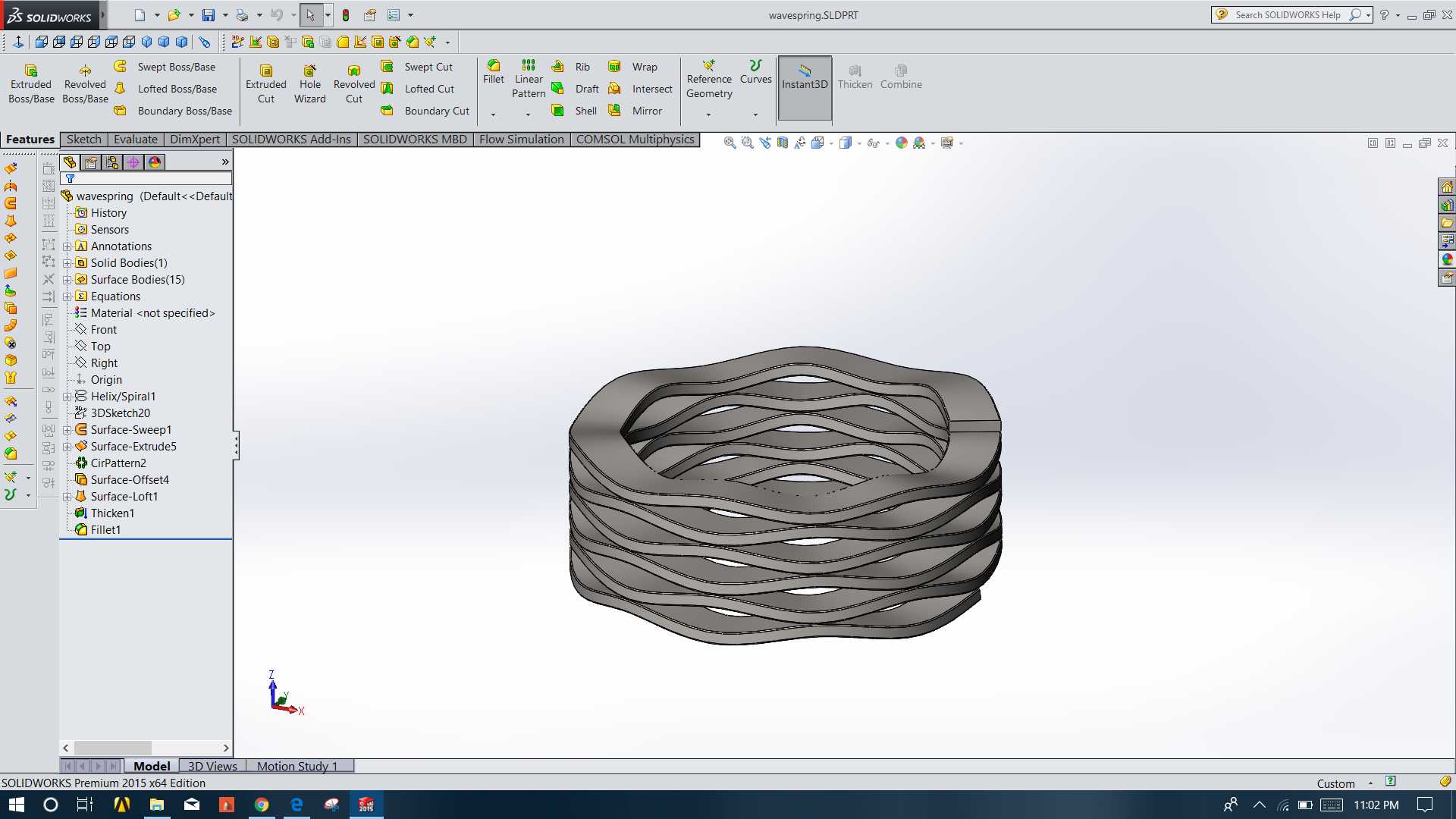

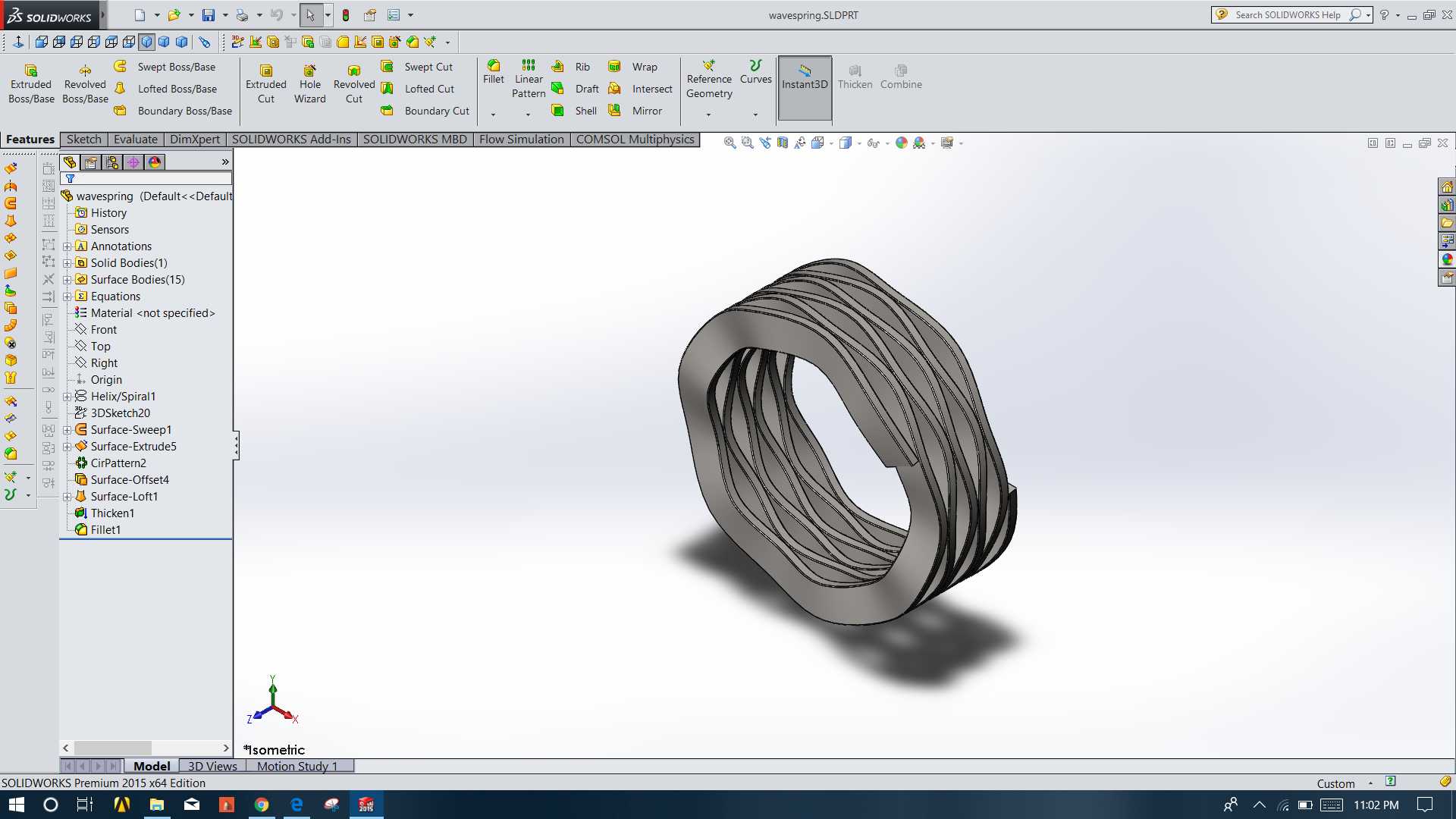

　　波数的选择直接关联刚度特性，波数越多，相同压缩量下的弹性力越平缓，适合需要恒定预紧力的轴承安装场景；波数越少，刚度曲线越陡，更适合需要大缓冲力的冲击载荷场景。多层叠加的结构设计，是为了在不增加单片零件厚度的前提下提升整体承载能力，单片波簧的厚度如果过大，冲压成型时波峰位置容易出现应力集中开裂，采用多层薄料叠合的方式，既能保证足够的承载能力，又能让每个单片的成型应力控制在材料许用范围内，同时多层结构在压缩过程中，层与层之间的微小摩擦还能起到一定的阻尼作用，吸收小幅振动能量。建模过程中要注意波峰波谷的平滑过渡，不能出现曲率突变的折角，否则实际生产热处理后，折角位置会出现残余应力集中，长期交变载荷下容易发生疲劳断裂。安装时要注意，

　　这类零件的工作压缩量不能超过自由高度的30%，否则会进入塑性变形区间，失去弹性补偿能力，在有轴向旋转的工况下使用时，还要考虑端面的摩擦磨损，必要时要在两端搭配平垫圈，避免波峰直接与相对运动的端面接触，防止磨损后弹力衰减。
