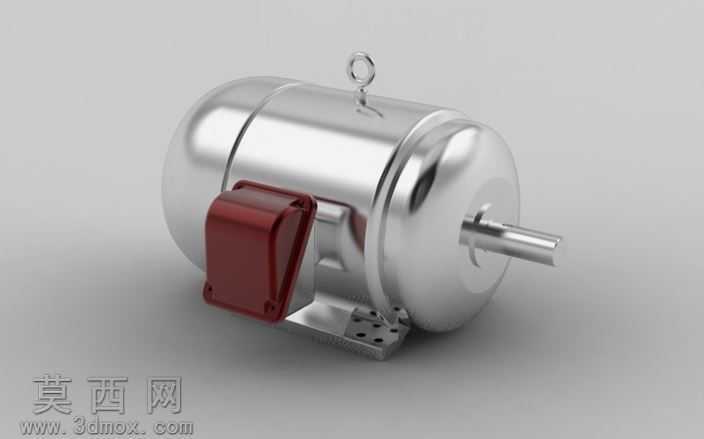

40马力工业电动机三维结构设计作品

本作品为40马力工业电动机的三维数字化设计成果，建模阶段严格遵循工业电机的实际生产制造规范，对电机的各个组成部件进行了等比例精准还原。首先从核心的机壳部分开始建模，采用旋转特征结合抽壳操作构建出圆柱形的不锈钢机壳主体，对机壳表面的光滑曲面做了连续曲率处理，保证曲面过渡无棱角、无破面，同时在机壳顶部预留了吊环安装位，通过螺纹特征配合吊环零件，还原了电机吊装搬运的结构设计。机壳侧面的接线盒部分采用独立建模流程，先绘制接线盒的盒体轮廓，通过拉伸、倒圆角做出盒体的圆润边角，再添加盒盖与盒体的连接卡扣、安装孔位，还原了接线盒的防护结构设计，接线盒与机壳的连接位置做了贴合面处理，保证装配后无间隙错位。输出轴部分采用阶梯轴建模方式，按照电机轴的实际公差要求，依次做出轴伸端、轴承配合段、转子配合段的不同轴径，对轴端的倒角、键槽结构都做了精细刻画，还原了动力输出的连接结构。底部的安装底座采用钣金类建模思路，通过拉伸、切除做出底座的安装平面与固定孔位，底座与机壳的连接筋部分做了加强筋特征处理，还原了电机安装固定的承重结构。材质渲染阶段，机壳部分赋予抛光不锈钢材质，调整材质的反射率与粗糙度参数，还原金属外壳的亮面金属质感，接线盒部分赋予暗红色酚醛树脂材质，模拟工业电机接线盒的绝缘防护材质效果，输出轴部分赋予调质钢材材质，底座部分赋予铸铁哑光材质，吊环部分赋予镀锌金属材质，不同部件的材质区分清晰，符合实际工业电机的材质应用逻辑。结构设计上充分考虑了电机的实际装配逻辑，各个部件的装配约束关系清晰，机壳内部预留了定子、转子的安装空间，接线盒内部预留了接线端子的排布空间，底座的安装孔位尺寸符合通用工业电机的安装标准，整体模型结构完整，无冗余特征，无几何错误，既可以作为工业设计的展示素材，也可以作为电机相关教学、二次设计的参考基础，完整还原了40马力三相异步电动机的外观形态与结构特征，对电机的外部细节如散热筋隐含结构、安装定位标识都做了对应设计，保证模型的工业实用性与还原度。
