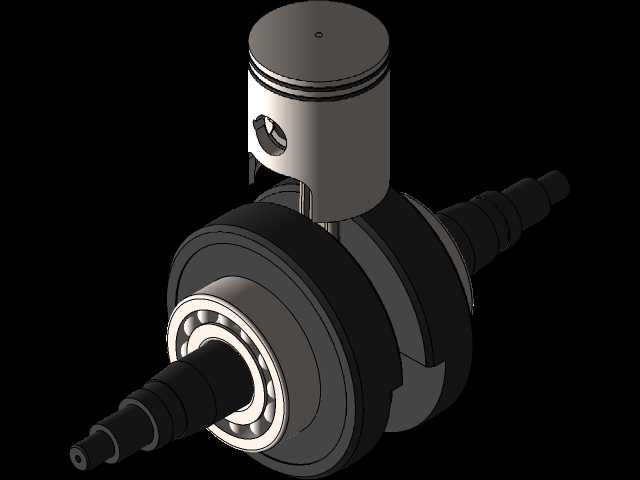

单曲轴单活塞动力机构装配结构

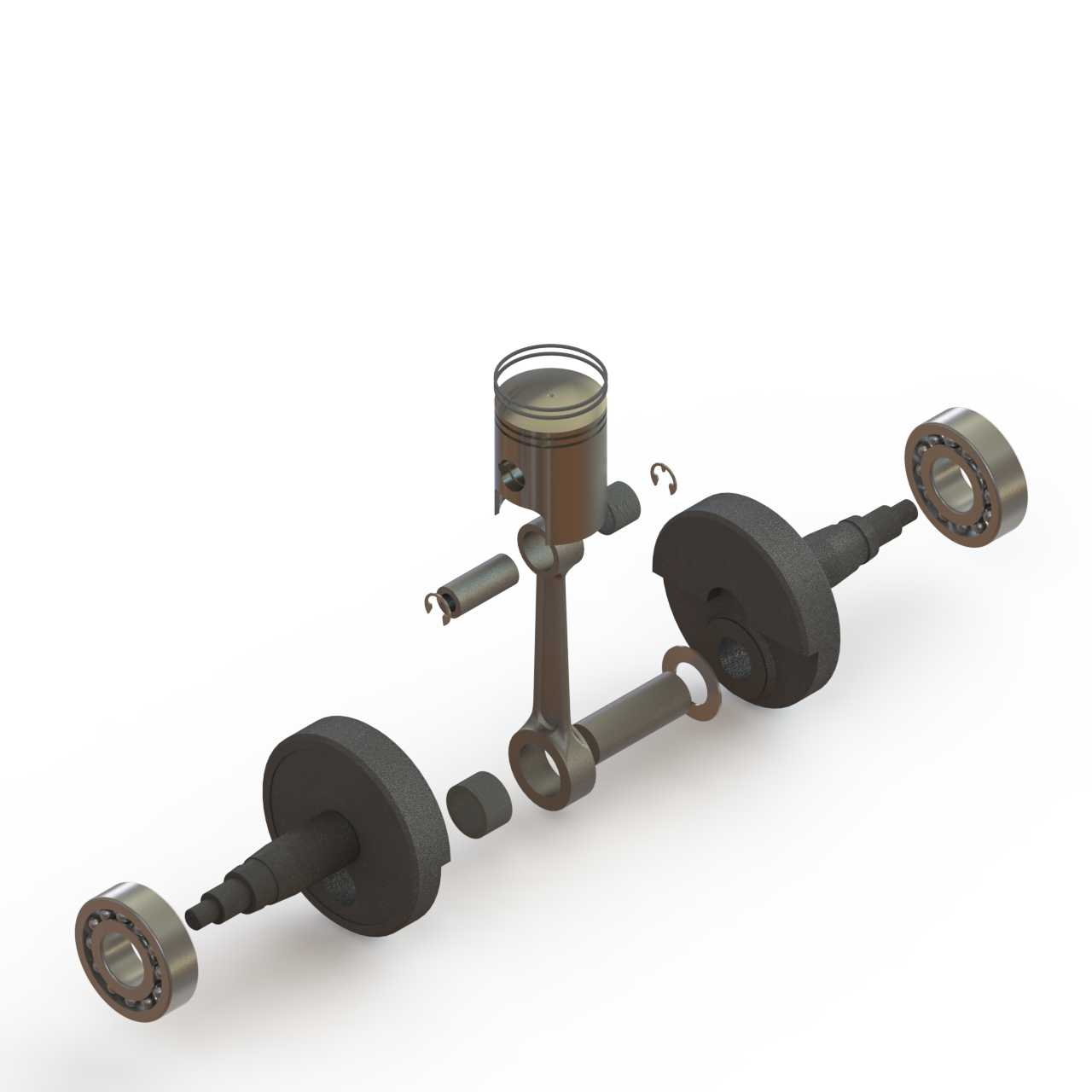

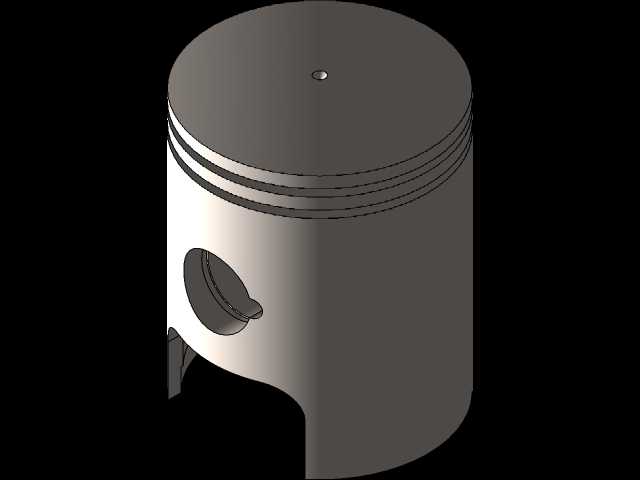

　　这套单曲轴单活塞动力装配结构，常见于小型通用动力输出场景，比如便携发电机组、小型园林作业机具、迷你摩托动力单元这类对动力总成体积、重量有严格限制的设备上，核心作用是将燃料燃烧产生的直线往复动能，通过曲柄连杆结构转化为旋转扭矩对外输出。从结构设计逻辑来看，整套机构完全遵循内燃机曲柄连杆机构的经典运动学规律，活塞部分采用裙部导向设计，与气缸内壁配合时预留了合理的热膨胀间隙，避免工作温度升高后出现卡滞；活塞销与连杆小头的连接采用浮动式设计，工作过程中可在销座与连杆衬套间小幅转动，让磨损均匀分布，延长部件使用寿命。曲轴采用整体式偏心曲柄结构，两端支撑位匹配深沟球轴承，安装时轴承外圈与箱体轴承孔采用过渡配合，内圈与曲轴轴颈过盈配合，

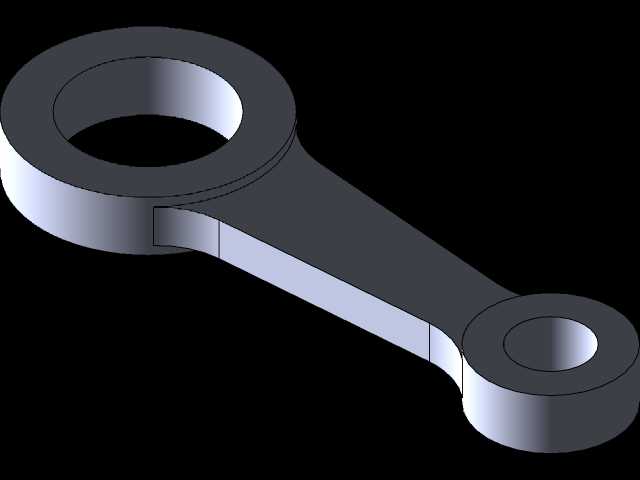

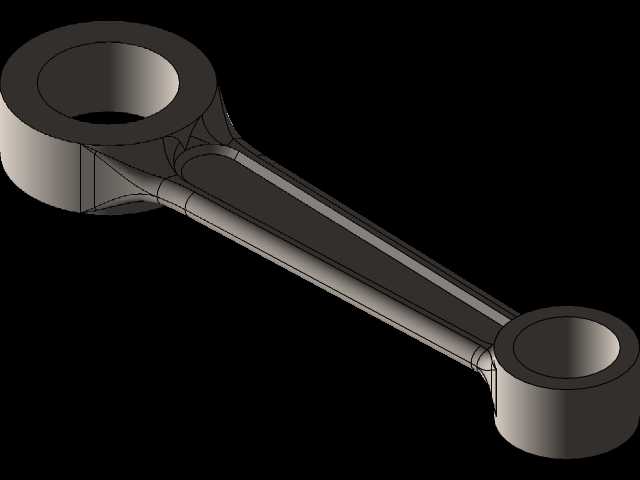

　　既保证旋转精度，又能承受活塞做功时传递的交变冲击载荷；曲柄臂处做了偏心配重设计，平衡活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅度。连杆作为连接活塞与曲轴的传力部件，杆身采用工字形截面设计，在保证抗弯、抗扭强度的前提下尽可能降低自身重量，减少运动过程中的惯性损耗；连杆大头采用剖分式结构与曲轴曲柄销配合，轴瓦表面预留润滑油道接口，可对接箱体压力润滑回路，在高速运转时形成稳定油膜降低摩擦阻力。安装边界方面，整套机构的轴向安装尺寸以两端轴承外圈的定位端面为基准，径向尺寸以气缸外壁安装法兰为定位基准，装配时需保证气缸中心轴线与曲轴主轴颈轴线的垂直度公差在0.02mm以内，否则会出现活塞偏磨、密封失效的问题；

　　活塞环开口位置安装时需相互错开120度，避开活塞销座方向与做功侧推力面，保证气缸压缩压力符合设计要求。这套结构没有多余的冗余部件，所有零件的装配关系完全按照实际量产发动机的装配逻辑搭建，可直接用于小型动力设备的结构验证、教学演示，也可作为同类型动力产品改型设计的结构参考，建模时还原了所有配合面的公差预留逻辑，运动仿真时可完整复现活塞从下止点到上止点的全行程运动过程，不会出现运动干涉问题。
