桌面式斯特林动力装置结构设计方案

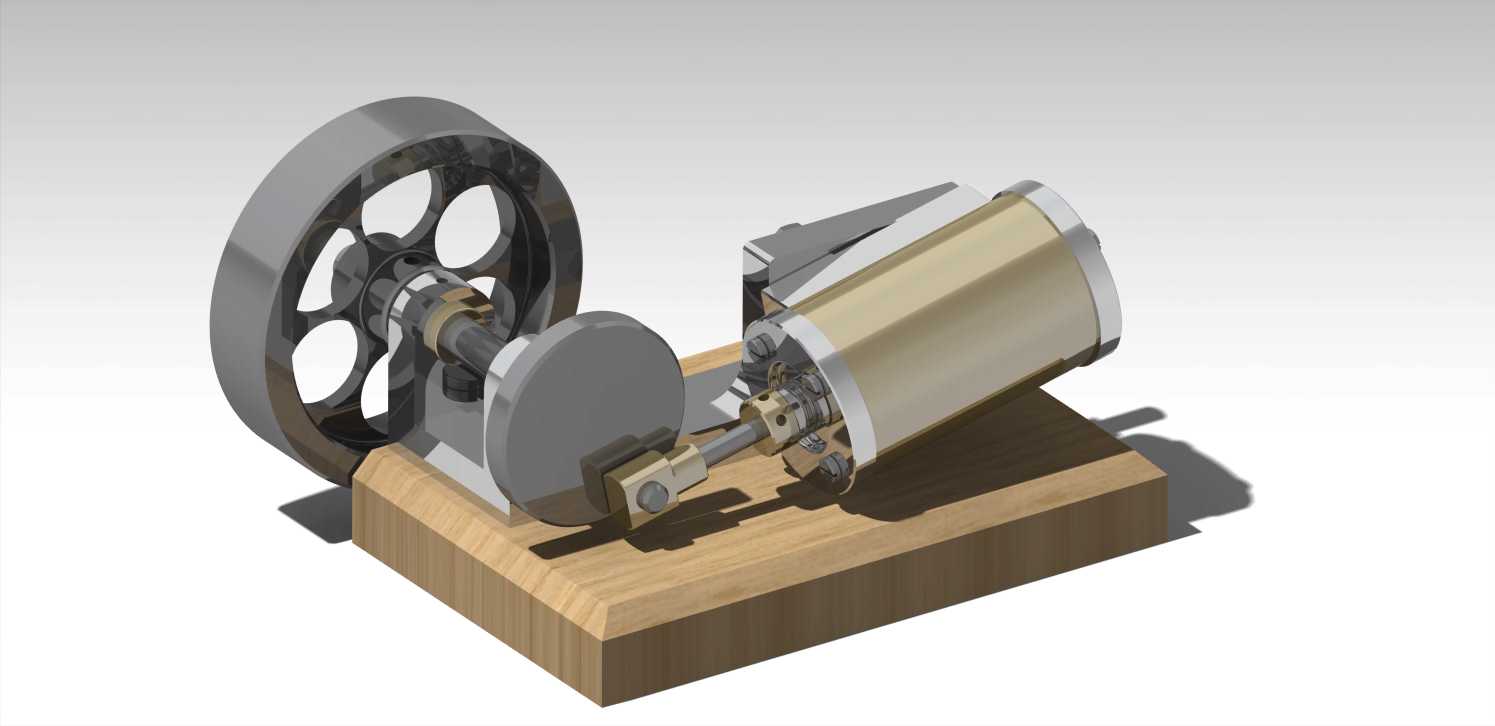

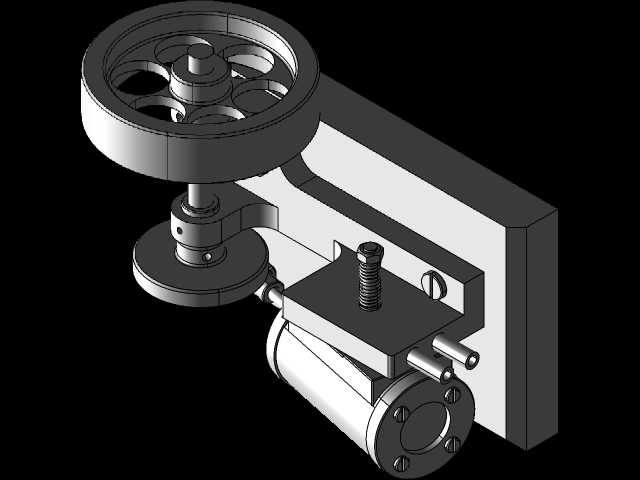

　　这套斯特林动力装置的三维结构设计，首先要考虑的是教学演示场景的实际使用需求——不同于工业级大功率斯特林机组，桌面级演示装置的核心诉求是结构直观、运转可视、装配便捷，能让观察者清晰看到外燃机热力循环的完整传动链路，因此在整体布局上采用了卧式单缸配侧置飞轮的结构，没有额外加装封闭外壳，所有传动部件完全外露，方便教学过程中拆解讲解曲柄连杆的运动逻辑、活塞的往复行程与飞轮储能的匹配关系。

　　从功能特性来看，这套装置依靠缸体外部热源加热形成内部工质的温差压差，推动动力活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，侧置的大直径飞轮除了储能稳速的作用，还能直观展示动力输出的转速状态，飞轮采用辐条式镂空结构，既降低了自身转动惯量的冗余，也减少了不必要的材料使用，同时辐条间隙能让观察者更清楚看到曲轴与连杆的连接配合细节。缸体部分采用双层套筒结构，内层为换热腔体，外层预留了足够的隔热间隙，避免演示过程中缸体表面温度过高造成误触风险，缸体端部的端盖采用快拆式配合设计，方便后期更换密封件或者调整内部置换器的行程间隙。

　　设计过程中首先确定的是安装边界，整套装置固定在整块实木加工的机座上，机座的平面度公差控制在0.1mm以内，保证曲轴轴承座、缸体支架的安装基准统一，避免因安装面不平导致的运转卡滞。机座的长宽尺寸按照常规桌面摆放的空间限制设定，不会占用过多操作台面积，底部预留了防滑垫的安装槽，运转时能有效降低振动带来的位移。传动部分的尺寸匹配是设计核心，曲轴的偏心距直接决定活塞的往复行程，这里将偏心距设置为缸体内径的1/6，既保证足够的动力输出力矩，也避免行程过大导致密封件磨损过快；连杆两端采用铰接式连接，一端与活塞销配合，一端与曲轴轴颈配合，配合间隙控制在0.02-0.05mm之间，既保证转动灵活，也不会因为间隙过大产生运转异响。

　　实际应用中，这类装置除了用于高校工程热力学的课堂演示，也常作为科普展品放置在科技馆、青少年活动中心，直观展示外燃循环的动力原理，相比内燃机模型，斯特林发动机的工作过程不涉及内部爆燃，运转更平稳安全，适合近距离观察操作。设计时特意将置换器与动力活塞的相位差设置为90度，这是斯特林循环效率最优的相位角度，能保证工质在冷腔、热腔之间的流动时序匹配热力循环的四个阶段，减少无用功损耗。飞轮的安装位置做了动平衡校准，在飞轮端面上预留了平衡块的安装螺纹孔，方便装配时根据实际运转状态调整平衡量，避免高速转动时产生径向跳动。

　　缸体的支架采用L型折弯结构，通过内六角螺丝固定在机座上，支架与缸体的接触位置加装了隔热垫片，阻断缸体热量向机座传递，避免木质机座长期受热出现变形。曲轴的两个支撑点采用带座轴承固定，轴承座与机座之间设置了调整垫片，可以微调曲轴的中心高度，保证连杆与活塞、曲轴的同轴度，减少运转过程中的侧向力。整个装置的所有外露传动部件都做了圆角处理，没有尖锐棱角，避免演示操作时出现划伤风险，同时所有紧固件都采用标准件，方便后期维护更换，不需要定制特殊规格的连接件。

　　在结构细节上，活塞与缸体之间的密封采用低摩擦的聚四氟乙烯密封圈，既能保证密封性能，也不会因为摩擦力过大导致动力损耗过高，密封圈的安装槽尺寸按照标准密封件的规格设计，更换时不需要额外加工。装置的动力输出端在飞轮外侧预留了连接轴，可以外接小型发电机、水泵等负载，演示热能到机械能再到其他能量形式的转换过程，拓展了演示场景的覆盖范围。机座的木质材质除了安装固定的作用，也能吸收一部分运转振动，降低整机的运行噪音，相比金属机座更适合安静的教学、展示场景。
