轻量化镂空结构发动机连杆结构设计

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命，日常工况中需要持续承受交变的拉压载荷、惯性冲击载荷，部分高转速工况下还要兼顾动平衡匹配要求，因此结构设计阶段需要在强度冗余、重量控制、安装适配性三者间找到最优平衡点。

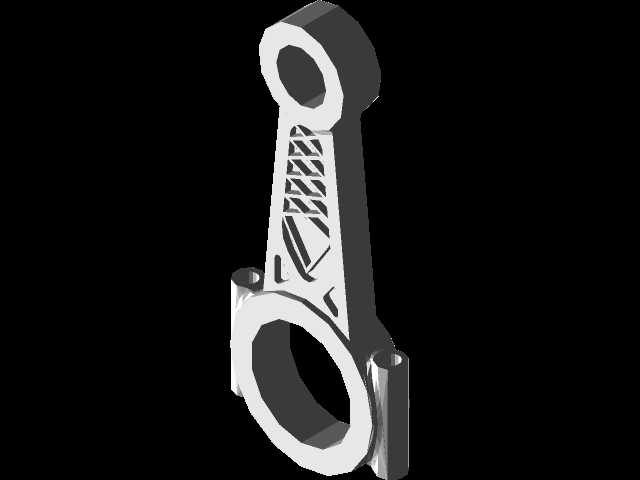

　　这款连杆在设计阶段优先针对高转速动力单元的轻量化需求做了结构优化，杆身没有采用传统的工字型等截面实体结构，而是在杆身中段做了规则的网格化镂空处理，镂空区域的筋条走向完全贴合杆身的主应力传递路径，既不会在交变载荷下出现应力集中导致的疲劳开裂，又能最大程度削减杆身的非必要实体材料，有效降低连杆整体的往复运动质量，减少曲轴运转过程中需要克服的往复惯性力，对于提升动力单元的转速上限、降低运转振动有明显的正向作用。

　　从安装边界来看，连杆的大端为剖分式结构设计，配套两个对称布置的螺栓安装凸台，凸台位置做了局部加厚处理，能够保证螺栓锁紧后的连接刚度，避免大端轴瓦在运转过程中出现错位、跑圈的问题，大端内孔用于匹配曲轴的连杆轴颈，安装时需要根据轴瓦的厚度预留合适的配合间隙，保证润滑油膜能够稳定形成；小端为整体式圆环结构，用于连接活塞销，内孔可根据使用需求压装衬套，降低活塞销与连杆小端的磨损速率，延长构件的整体维护周期。大小端的中心距尺寸按照常规中小排量动力单元的行程参数做了适配，能够直接匹配对应缸径范围的活塞与曲轴组合，不需要额外修改安装位尺寸。

　　杆身与大小端的过渡区域全部采用大圆角平滑过渡，完全规避直角结构带来的应力集中问题，所有镂空筋条的交接位置也做了小圆角处理，在长期承受交变拉压载荷的工况下，不会因为局部应力过高萌生疲劳裂纹。杆身的截面厚度沿着应力传递方向做了渐变处理，靠近大小端的位置厚度更大，向中段镂空区域逐步平滑过渡，既保证了载荷传递路径的结构强度，又不会在非高应力区域堆积多余材料。

　　实际应用场景中，这类轻量化连杆既可以适配通用小型汽油机、柴油机的动力输出结构，也能经过材料适配调整后用于空气压缩机、往复泵等需要将旋转运动转化为往复直线运动的通用机械设备，在安装时需要严格保证大端剖分面的贴合精度，按照规定扭矩锁紧连接螺栓，同时做整套活塞连杆组的重量分组匹配，避免同一曲轴上的不同连杆重量差过大引发运转振动。设计过程中已经充分考虑了常规工况下的受力冗余，镂空结构的筋条宽度、厚度都经过受力校核，能够承受额定工况下的最大爆发压力与惯性载荷冲击，不会出现杆身变形、断裂的失效问题。和传统实体连杆相比，这款镂空结构的连杆在同等强度等级下重量降低约百分之十八，能够有效减少运动过程中的惯量损耗，对于提升设备的动力响应速度、降低运转能耗都有实际的工程价值。
