在流体控制与柔性结构交互的工程场景中,这类超弹性皮瓣结构常被用于流体通断调控、流致振动能量采集、仿生流体驱动装置等领域,比如微型流体管路的单向止回、低流速流场下的能量俘获结构、仿生水下推进的柔性鳍片设计,都需要精准掌握柔性皮瓣在流场作用下的形变规律与流场分布特性,避免结构共振失效、流阻超标或者驱动效率不足的问题。
从结构功能特性来看,该超弹性皮瓣采用大变形超弹性材料制作,固定端约束在流道底部位置,自由端可在流体冲击下产生大角度往复摆动,通过动态形变改变流道通流截面,同时配合流场的动态压力变化实现自维持振动或者定向通流。区别于刚性阀瓣结构,超弹性材质的皮瓣可以在低流速下产生足够形变,启闭过程无刚性撞击,运行噪音低,对流体中的微小杂质包容度更高,不会出现刚性结构常见的卡滞、密封面磨损问题,适合小通径、低压力工况的流体控制场景。
设计过程中首先要确定皮瓣的安装边界:固定端完全约束在流道下壁面的安装槽内,安装位置距离流道入口段有足够的稳流长度,避免入口紊流直接冲击皮瓣根部造成应力集中;皮瓣的外形采用渐变厚度设计,根部厚度大于自由端厚度,保证固定端有足够的连接强度,自由端有足够的柔性产生大形变,整体长度匹配流道高度,摆动过程中自由端最大摆角不触碰流道上壁面,预留足够的形变间隙避免结构剐蹭。

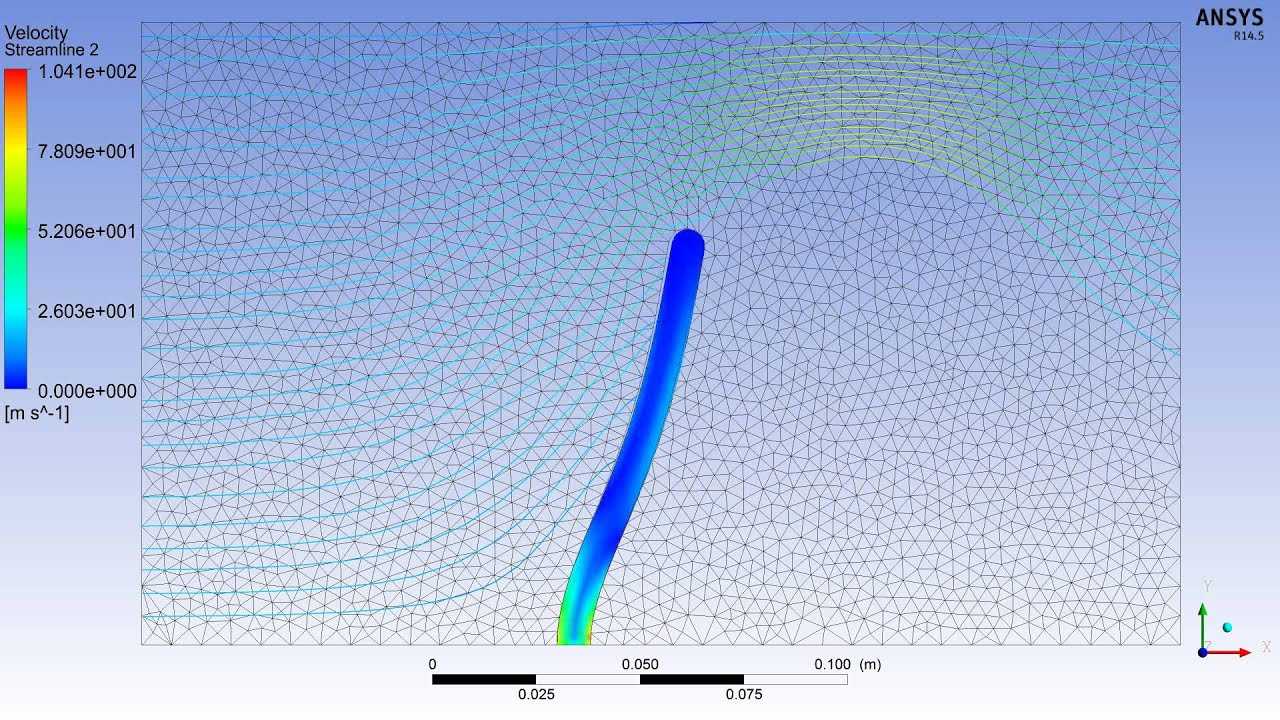

流场域的设计需要覆盖皮瓣摆动的全行程范围,网格划分采用非结构化三角形网格,在皮瓣近壁面区域进行网格加密,保证边界层流场计算精度,同时搭配动态重网格算法,在皮瓣大形变过程中实时重构畸变网格,避免网格负体积导致计算发散。耦合计算过程中需要同时求解流体域的N-S方程与固体域的超弹性本构方程,通过流固耦合交界面传递压力载荷与位移数据,双向耦合模式可以精准捕捉皮瓣形变对流场的反作用,比如皮瓣摆动过程中产生的尾涡结构、流道通流面积变化带来的流速分布改变,这些都是单向耦合计算无法准确获取的关键参数。
从实际工程应用的角度,这类结构的设计难点在于平衡皮瓣的刚度与柔性:刚度过高会导致低流速下无法开启,流阻过大;刚度过低则会在高流速下产生过度形变,无法有效截断流道,甚至出现结构翻转失效。通过仿真计算可以获取不同流速下皮瓣的摆角时程曲线、根部应力分布、流场速度云图与流线分布,验证皮瓣在额定工况下的形变是否在设计允许范围内,根部最大应力是否低于材料的疲劳极限,流场压力损失是否满足系统设计要求。
在仿生推进场景下,该结构的摆动频率与尾涡脱落频率的匹配度直接决定推进效率,通过调整皮瓣的厚度分布、材料弹性模量、固定端约束长度,可以改变结构的固有频率,使其与流场的涡脱频率接近,产生共振效应提升摆动幅度,进而提升能量转换效率。在止回阀应用场景中,则需要调整皮瓣的预紧角度与材料硬度,保证正向流场下可以顺利开启,反向流场下可以快速关闭,减少回流泄漏量。
安装层面需要注意皮瓣固定端的压紧力均匀性,避免局部压紧力过大导致根部产生初始应力,在循环载荷作用下提前出现疲劳裂纹;流道内壁面需要保证足够的光滑度,减少壁面粗糙度对近壁流场的干扰,提升仿真结果与实际运行状态的匹配度。整个仿真模型的流场域尺寸参考常规微型流道的设计参数,长度方向覆盖皮瓣上游稳流段与下游尾流发展段,宽度方向取单位宽度进行二维仿真简化,在保证计算精度的前提下减少计算资源消耗,适合前期方案选型阶段的多参数对比优化,快速筛选出满足工况要求的皮瓣结构参数,减少后续实物试验的迭代次数,缩短产品开发周期。
