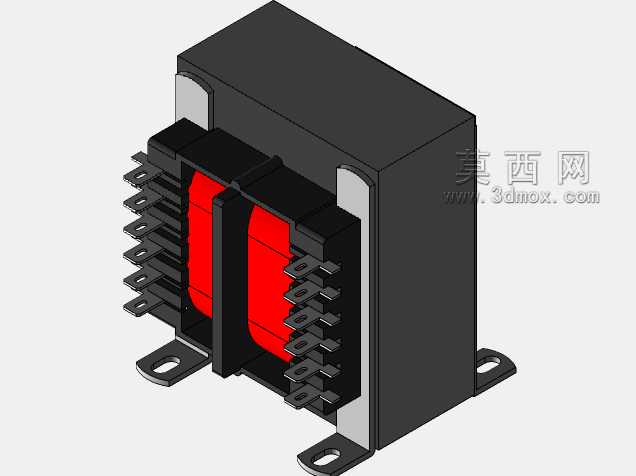

在工业控制板卡、小功率机电设备、民用家电的低压供电回路里,这类插针式低频变压器是极为常见的电磁转换部件,核心作用是将工频交流输入电压转换为设备控制回路、信号回路所需的多组低压交流输出,同时通过电磁耦合实现输入输出侧的电气隔离,避免强电侧的干扰、浪涌直接串入后端弱电回路,保障后端控制芯片、传感元件的运行安全。从结构设计来看,该产品采用卧式安装布局,主体由硅钢片叠压铁芯、绝缘骨架、多组漆包线绕组、插针接线端、金属安装固定支架几部分构成。铁芯采用EI型叠片结构,这种叠片结构的工艺成熟度高,叠装时交错插片可以有效降低铁芯的磁阻,减少空载电流与铁损,适配50/60Hz的工频工作场景,铁芯外侧包裹的黑色绝缘护壳一方面可以对叠片起到紧固作用,避免长期受振动影响出现叠片松散、磁隙变大的问题,另一方面也能增强绕组与外部金属构件的绝缘性能,降低爬电风险。绕组部分根据输出电压、电流的不同需求,在绝缘骨架上分槽绕制不同线径的漆包线,图中可见的红色部分是绕组外层包裹的绝缘胶带,分槽设计的核心目的是拉大不同绕组间的绝缘距离,避免高低压绕组间出现击穿短路,同时也能优化绕组的排布,减小绕组的分布电容,降低对后端回路的电磁干扰。接线端采用直插式焊针设计,焊针直接从骨架两侧引出,排布间距符合常规PCB板的孔位设计标准,生产装配时可以直接将变压器插装在PCB对应的焊盘孔内过波峰焊完成固定与接线,相比传统引线式变压器,省去了人工剪线、剥线、接线的工序,能大幅提升板卡类产品的装配效率,同时插针与骨架为一体化注塑结构,抗拉扯能力更强,不会出现引线拉脱导致的接线失效问题。底部的金属安装支架采用折弯成型工艺,支架上预留的两个长圆形安装孔是安装固定的核心边界,长圆孔的设计可以抵消安装孔位的加工公差,降低装配时的对位难度,安装时通过螺丝穿过安装孔将变压器固定在设备的安装板或者PCB的预留固定位上,支架与铁芯、护壳之间设置有绝缘衬垫,既可以避免支架与铁芯直接导通带来的接地风险,也能缓冲设备运行时传递到变压器的振动,降低绕组受振动出现漆包线磨损、匝间短路的概率。在实际选型应用时,需要重点核对几个核心边界参数:首先是安装孔的中心距与设备预留安装位的匹配度,其次是插针的排布间距、针脚定义与PCB焊盘孔位的一致性,还要确认变压器整体的高度、宽度、深度尺寸,避免装配时与周边的电容、散热片、结构件出现干涉;除此之外,还要根据后端负载的总功率选择对应功率等级的型号,避免长期过载运行导致绕组温升过高,加速绝缘层老化缩短使用寿命。这类变压器的设计过程中,需要反复校核绕组的线径与匝数匹配,既要保证输出电压在带载时的压降处于允许范围内,也要控制绕组的直流电阻,避免负载时铜损过大导致温升超标;绝缘结构的设计需要满足对应电气安全标准的爬电距离、电气间隙要求,不同电压等级的绕组之间要设置足够的绝缘层,护壳的材质要选用耐温等级匹配的绝缘材料,保证在长期最高工作温度下不会出现变形、绝缘性能下降的问题。在PCB布局时,要注意将变压器远离对电磁干扰敏感的信号采集回路、高精度传感元件,避免变压器工作时的漏磁对微弱信号产生干扰,同时安装位周边要预留一定的散热空间,保证变压器工作时产生的热量可以自然对流散出,避免热量堆积加速绝缘老化。
