封闭式ACDC电源转换器三维结构设计

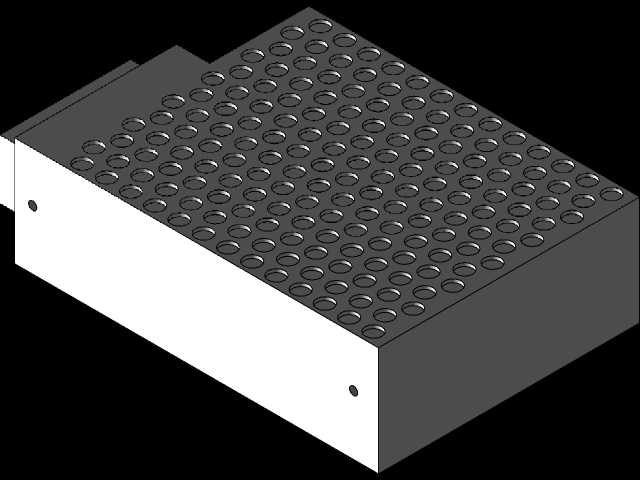

　　这款封闭式AC/DC转换电源模块的三维结构，在做设备电控系统选型建模时经常会用到，尤其是户外工况、工业现场这类对电源防护有要求的场景，很多控制柜内部的低压供电回路都会选用同类型产品。从结构设计来看，模块整体采用方正的盒体造型，顶面排布的密集格栅结构并非装饰，而是兼顾散热效率与异物防护的设计——格栅的开孔尺寸经过匹配，既可以保证模块内部功率器件工作时产生的热量通过对流散出，又能阻挡现场常见的金属碎屑、较大颗粒灰尘落入模块内部，避免电路短路风险。模块侧面预留的固定点位，在建模时需要重点关注安装边界：这类电源通常有两种安装方式，一种是通过侧面的螺丝孔直接固定在控制柜内的安装板上，另一种是搭配专用导轨卡扣卡在标准DIN导轨上，

　　建模时需要预留出安装螺丝的操作空间，以及导轨卡扣的装配余量，避免和柜内其他元器件产生干涉。从功能特性来说，这类封闭式电源的核心优势是环境适应性强，在高低温跨度较大的工况下依然可以保持稳定的功率输出，哪怕是在低温环境下满载运行，内部的电路布局与外壳散热结构的配合也能保证器件工作在额定温度区间。做三维建模的时候，需要注意模块的接线端位置通常设置在模块的一端侧面，建模时要预留出接线端子的插拔空间，以及线缆的弯曲半径，避免后期装配时出现线缆弯折过度、接线操作空间不足的问题。另外模块外壳的边角做了小圆弧过渡处理，一方面是注塑外壳的工艺要求，避免应力集中导致外壳开裂，另一方面也能避免安装时划伤操作人员或者相邻的线缆绝缘层。

　　在做整机电控布局的时候，这类电源模块通常会布置在控制柜的进风侧附近，保证散热气流可以先经过电源模块带走热量，建模时需要和周边的接触器、断路器等元器件留出至少10mm的间隙，既保证散热风道通畅，也方便后期维护时的拆装操作。顶面的格栅结构在建模时不需要做太细碎的细节还原，只要保证整体外形尺寸、安装孔位、接线端位置和实物一致，就能满足整机装配干涉检查的需求，对于内部的电路结构，在做设备整体建模时通常不需要做详细还原，只需要保留外壳的完整结构即可，既可以降低整机模型的文件大小，也能满足布局设计的使用需求。
