Crouzet可逆同步齿轮马达三维结构设计

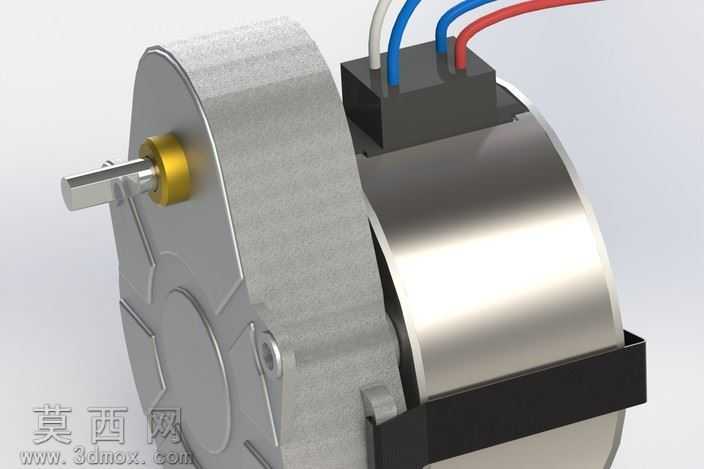

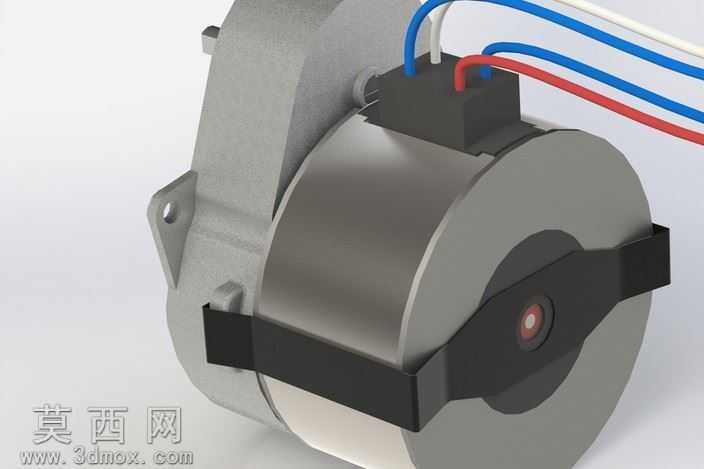

本作品为可逆同步齿轮马达的三维参数化建模成果，整体建模过程严格遵循工业产品正向设计逻辑，首先基于Crouzet品牌同规格0.5N·m、3.5W功率等级马达的实物测绘尺寸，在三维建模环境中完成基准坐标系搭建，按照动力输出、减速传动、定子总成、接线端盖四大功能模块拆分建模任务。输出轴部分采用金属切削质感的材质渲染，轴端配套的黄铜定位轴套单独赋予金属铜材质，还原真实产品的轴系定位结构；减速箱壳体采用铸铝哑光材质，通过曲面建模还原壳体表面的安装定位凸台、紧固螺丝孔位、端盖配合止口的细节特征，壳体边缘的倒角、拔模斜度均按照压铸件生产工艺要求设置参数，确保模型可直接对接后续的结构验证与开模评审环节。中间的电机定子筒体采用亮面金属材质，还原定子冲片叠压后外圆的机加工金属光泽，筒体外侧的黑色安装固定卡扣采用工程塑料哑光材质，精准还原卡扣的弹性卡接结构与安装让位槽特征。顶部的接线盒部分采用黑色阻燃工程塑料材质，独立建模的接线端子与引出线分别赋予红、蓝、白三色绝缘护套材质，清晰区分不同的电源接线相位，还原产品的电气连接结构特征。建模过程中对齿轮减速组的内部传动结构做了完整的参数化装配，各级齿轮的模数、齿数、传动比均匹配0.5N·m的额定输出扭矩参数，齿轮啮合间隙按照精密传动要求设置合理公差，所有转动副均添加了装配约束，可直接用于运动仿真验证正反转切换时的传动平顺性。渲染阶段采用工作室柔光环境，通过多角度打光突出不同材质的质感差异，金属部件的反光、塑料部件的漫反射效果均做了精细化参数调整，整体模型完整还原了可逆同步齿轮马达的全部结构细节，可用于产品选型展示、传动结构教学、非标自动化设备的虚拟装配场景。
