管道处理叉车用承载机架结构设计

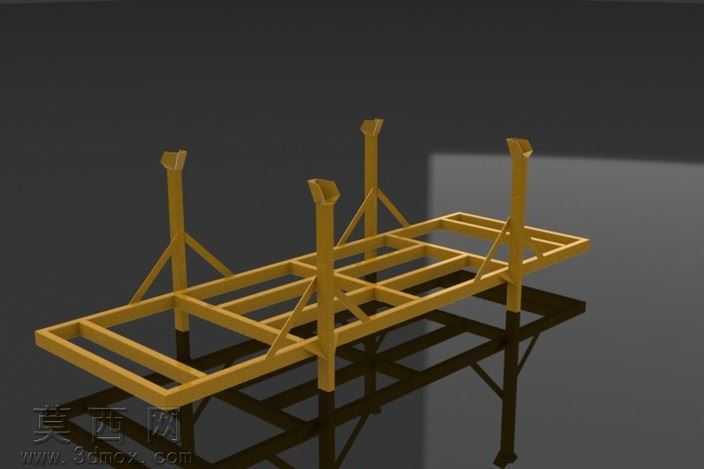

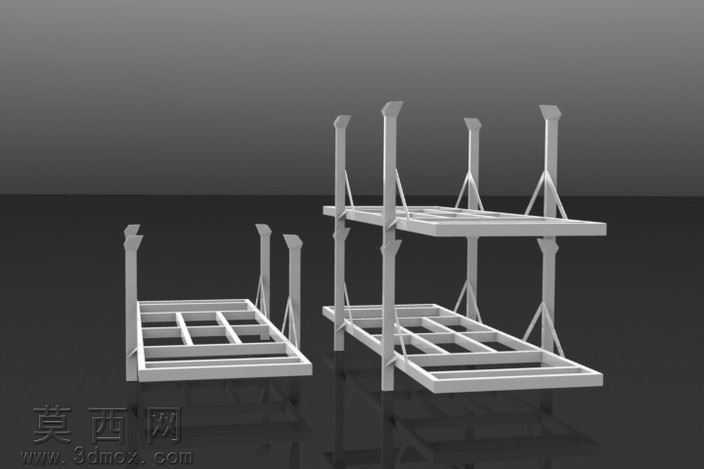

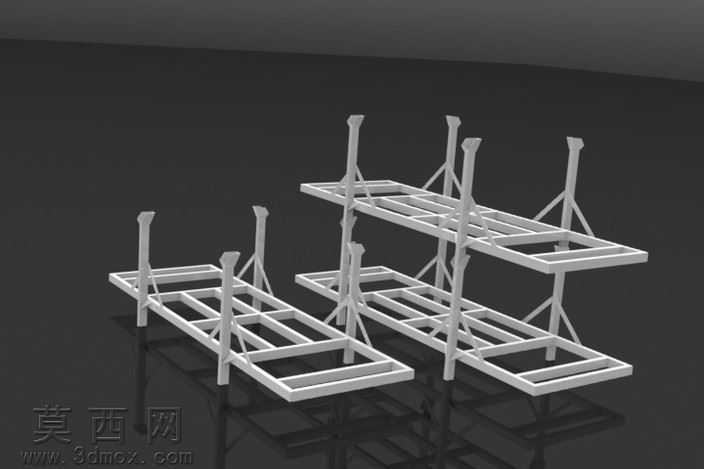

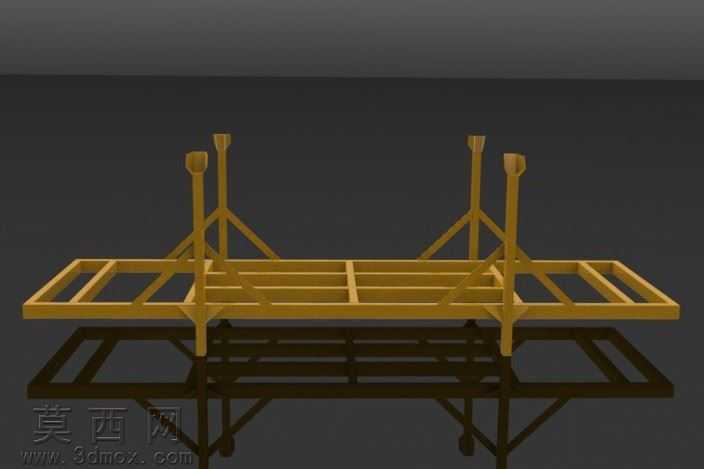

本作品为管道处理叉车配套使用的专用承载机架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械结构受力合理性原则，对每一处型材衔接位置做了精准的尺寸约束与装配匹配。整体机架以标准矩形管材作为基础构建单元，通过焊接装配的逻辑完成框架搭建，底部采用纵横交错的双层梁格布局，纵向主梁承担主要承载载荷，横向辅梁均匀分散上部放置的管道重量，有效避免局部应力集中导致的结构变形。四根立式支撑柱对称分布在框架四角位置，每根立柱与底部框架的衔接处都设计了三角形斜撑加固结构，斜撑与立柱、底梁形成稳定的三角受力结构，大幅提升立柱的抗侧倾能力与整体框架的结构刚性，立柱顶部设计有适配叉车取放的定位卡口结构，卡口的尺寸与叉车货叉、起吊结构做了匹配设计，方便叉车对整个机架连同承载物料进行转运、堆垛作业。材质渲染阶段采用工业常用的金属防锈漆质感，还原了钢制型材机架喷涂后的真实视觉效果，表面做了细微的哑光金属质感处理，避免过度反光影响结构展示，同时通过光影渲染清晰呈现每一处梁体的衔接关系、支撑结构的分布位置，直观展现整体框架的受力传递路径。设计过程中充分考虑管道处理作业的实际使用需求，框架内部的梁格间距经过反复调整，既保证足够的承载能力，又尽可能控制整体自重，减少叉车转运过程中的无效负载；立柱的高度经过适配性设计，满足多层堆垛时的空间避让需求，同时保证放置在架体上的管道不会出现滑落、磕碰的问题。整体结构无冗余设计，所有型材的排布都服务于承载与转运功能，各焊接位置的建模都预留了合理的焊角尺寸，符合实际焊接加工的工艺要求，可直接用于后续的生产加工参考，也可作为同类工业承载机架设计的参考模板，适配管道生产、转运、仓储环节的叉车作业需求，有效提升管道物料处理的周转效率。
