加拿大款橙色ABS排水管道组件设计

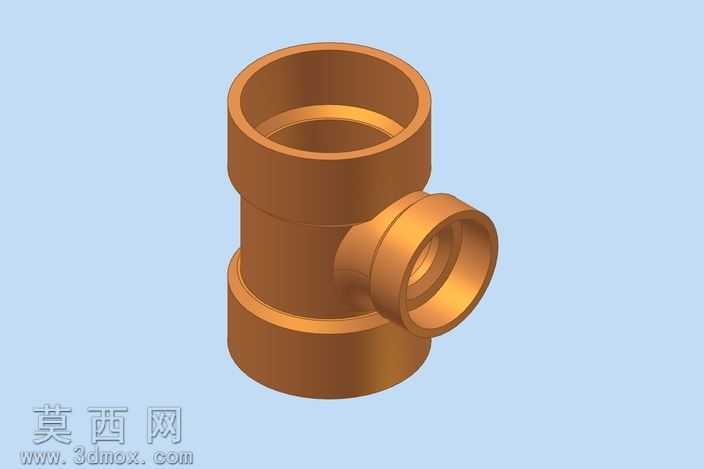

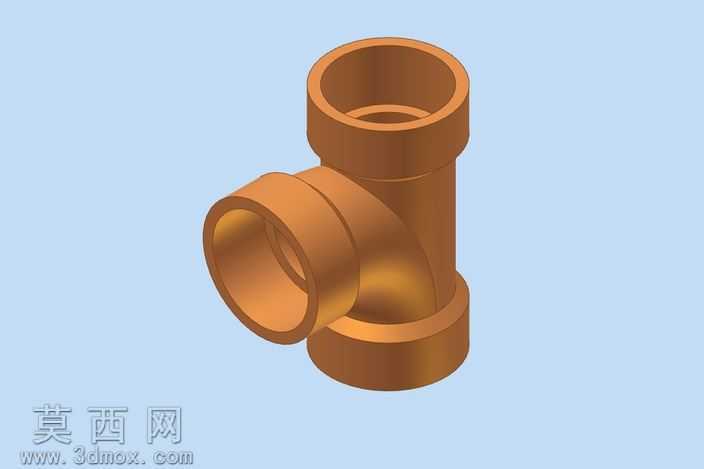

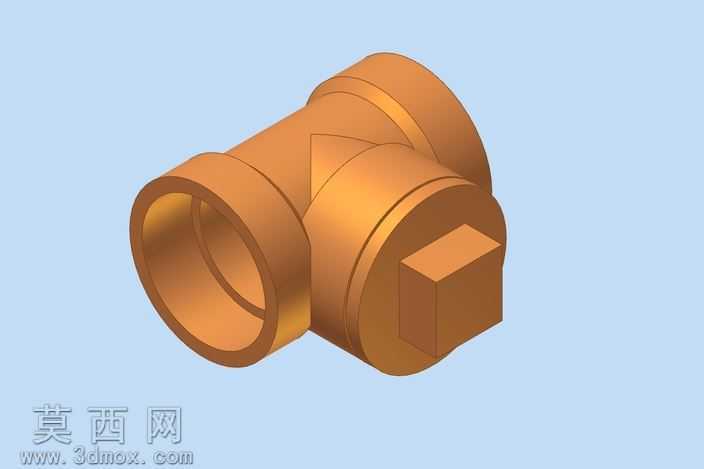

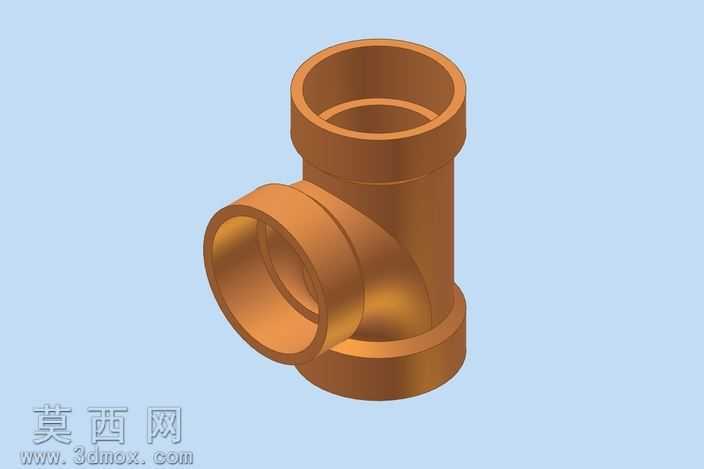

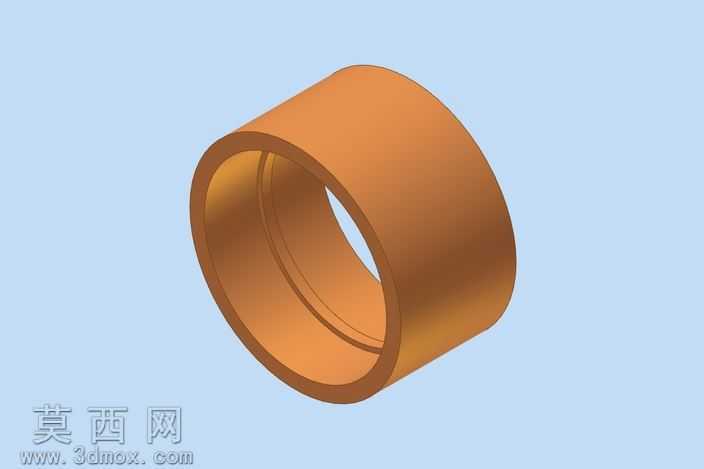

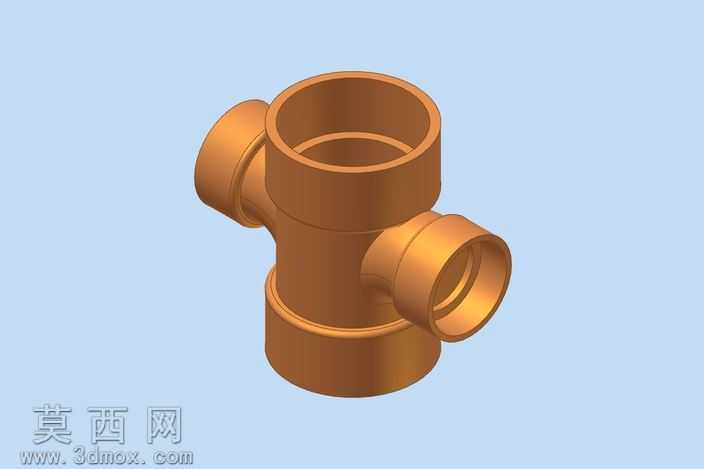

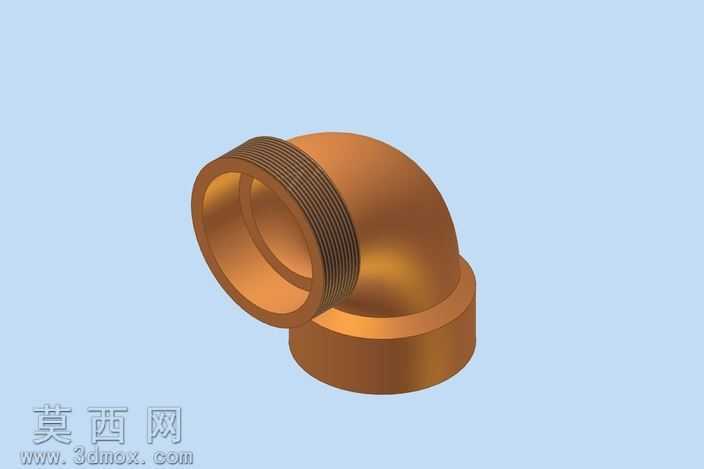

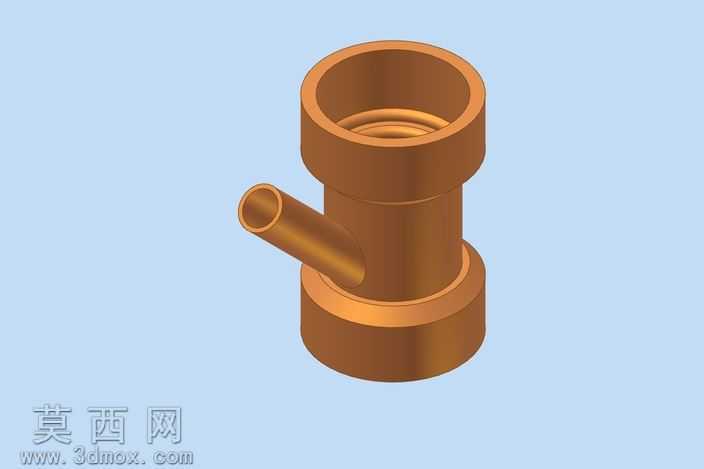

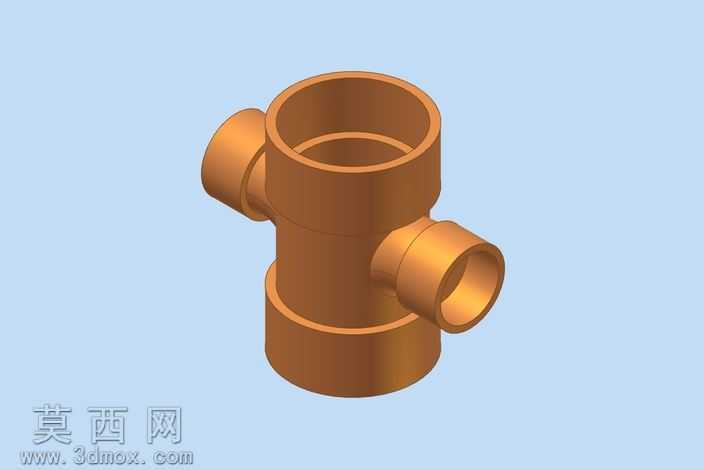

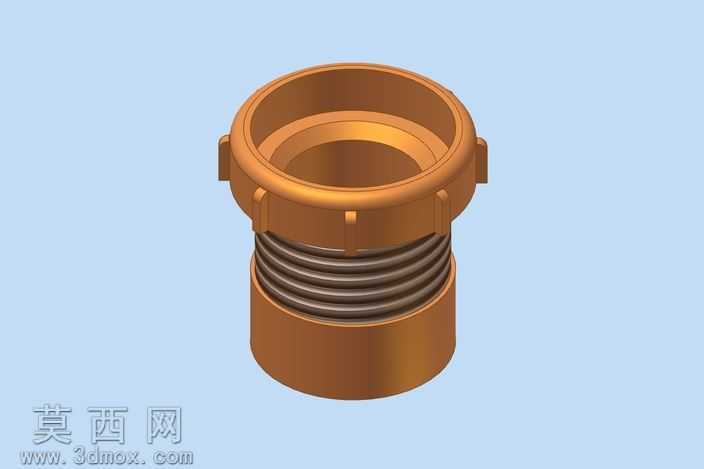

本作品为适配加拿大民用住宅排水系统的ABS水暖管道组件三维建模成果，建模过程中严格遵循北美给排水管道的尺寸规范与装配逻辑，完整还原了该款排水支管的结构特征。建模阶段以实际工程应用的管道参数为基准，精准绘制了三通衔接结构、90度弯头转向结构、中间段管道的承插连接环结构，所有接口的承口深度、插口公差、管壁厚度均按照实际ABS排水管材的生产标准设定，确保模型可直接用于装配模拟、施工演示等场景。材质渲染环节，针对ABS工程塑料的哑光质感进行参数调试，选用辨识度较高的橙色作为主体配色，该配色是北美家装排水管道组装作业中的专用标识色，能够在复杂的管线排布场景中快速区分该支管的功能分区，降低施工过程中的错接概率；同时对管道内壁的细微磨砂纹理、承口边缘的注塑合模线细节进行了还原，提升模型的真实感。结构设计上，该组件采用竖向进水口、横向输水段加弯头转向出水口的布局，竖向接口用于承接台盆等卫生器具的排水，横向段通过中部的承插环可与同规格管道进行长度拓展，末端弯头可调整出水方向接入主排水立管，整体结构无冗余设计，流体转向处采用圆弧过渡结构，能够有效减少排水过程中的水流阻力与噪音问题。建模过程中对所有衔接部位做了干涉检查，确保各部件装配时无错位、无间隙，可完整模拟实际管道的插接安装流程，模型的曲面连续性、边角处理均符合工业级建模标准，既可以用于水暖产品的设计展示，也可作为家装给排水方案的可视化演示素材，帮助施工人员与业主快速理解管线的排布逻辑与连接方式。
