户外便携锚固用可移动家庭飓风锚结构

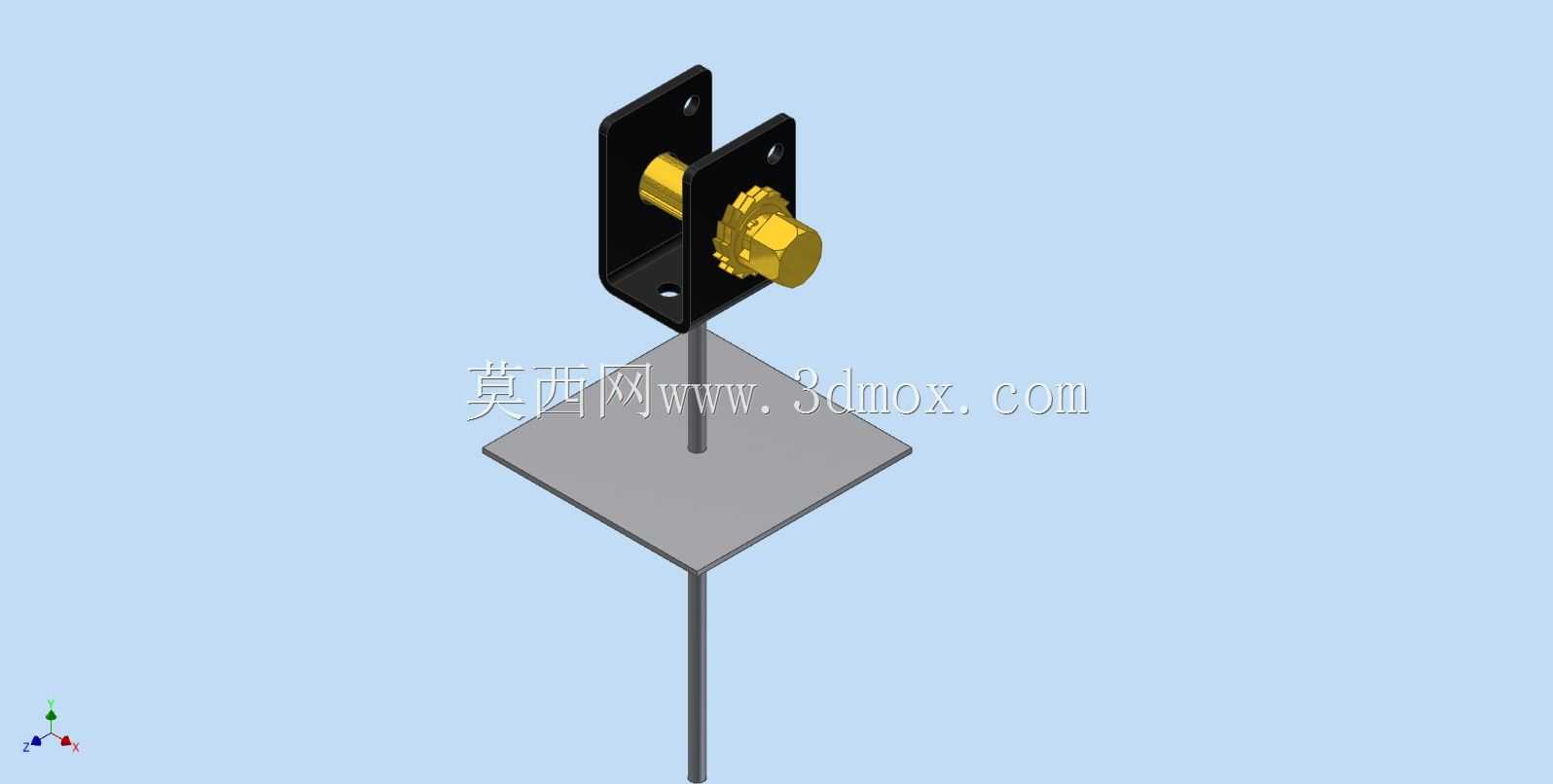

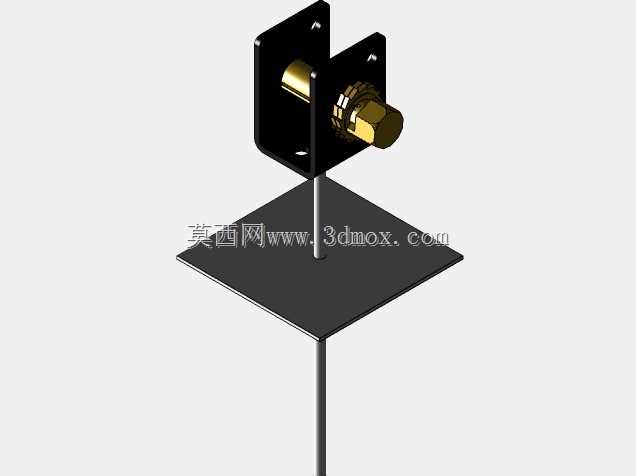

　　在户外临时搭建、家庭应急防风、移动设施固定的场景中，这类锚固构件的核心作用是为易被强风掀动的设施提供可靠的地面拉结点，区别于传统浇筑式地锚的不可移动特性，该结构可反复拆装使用，适配临时营地搭建、庭院遮阳棚固定、移动板房临时拉结、户外展会展架抗风等多种需要快速建立地面锚固点的工况。从结构组成来看，整套构件分为上部连接座、中部传力杆、下部锚定端三个核心部分，上部连接座采用双立板夹装结构，两块带安装孔的黑色金属立板平行布置，中间预留销轴穿装空间，可适配不同厚度的连接件挂接，立板上的安装孔做了沉孔处理，避免螺栓头突出影响连接贴合度，中间穿装的金色销轴带限位轴肩，一端加工有滚花纹理，既可以手动快速插拔调整连接角度，也能防止销轴受振动脱出，

　　滚花段还可以配合开口销做二次防脱锁定，适配高振动、强风载的使用场景。中部传力杆采用等直径圆钢材质，表面做防锈处理，杆身与上部连接座的底板采用垂直焊接固定，焊缝做满焊处理，保证力传递过程中不会出现焊缝开裂，杆身长度根据常规锚固深度设计，既保证锚入地下后有足够的抗拔力，也不会因为过长导致携带、收纳不便。下部锚定端为方形金属承托板，焊接在传力杆的底端，锚入地下后承托板可以与土层形成更大的接触面积，将上部传来的拉力分散到更大范围的土层中，避免单点受力过大导致锚体被拔出，方形板的边角做了圆角处理，防止锚入过程中切削土层导致锚固力损失。设计过程中优先考虑了拆装便携性，上部连接座的双立板间距预留了通用连接件的厚度公差范围，

　　不需要额外加工转接件就可以直接挂接常见的防风拉绳、拉杆、扣件，销轴的插拔力控制在单人徒手可操作的范围内，不需要额外携带专用工具即可完成安装与拆卸。安装边界方面，整套构件锚入地下时，需要保证下部方形承托板完全埋入硬质土层以下，地表仅露出上部连接座部分，安装点位需要避开地下管线、松散回填土区域，相邻锚点的间距根据被固定设施的风载计算值设置，避免应力集中导致单个锚体过载。从受力逻辑来看，当上部设施受到水平方向的风力作用时，拉力通过连接件传递到上部连接座，再通过传力杆传递到下部的方形承托板，承托板上方的土层自重与土层抗剪强度共同提供抗拔力，相比传统的单杆地锚，方形承托板的结构可以在相同锚入深度下提升30%以上的抗拔承载力，

　　同时在反复受拉卸载的过程中，不会因为杆身与土层的间隙扩大导致锚固力快速衰减。结构的材质选择上，上部立板与下部承托板采用冷轧钢板冲压成型后做喷塑防锈处理，销轴采用黄铜镀层处理，既保证了户外使用的防锈能力，也避免了不同金属接触产生的电化学腐蚀，传力杆采用热轧圆钢做镀锌处理，适应户外潮湿、雨淋的使用环境。在实际选型使用时，可根据被固定设施的迎风面积、当地最大阵风风速核算所需的总抗拉力，选择对应数量的该类锚点对称布置，拉绳与地面的夹角控制在30度到45度之间，保证锚固力的有效发挥，安装时可借助锤击工具将锚体垂直打入土层，直到上部连接座底板与地表贴合，避免倾斜安装导致受力时锚体弯折。
