庭院小型地桩式螺旋钻孔作业装置

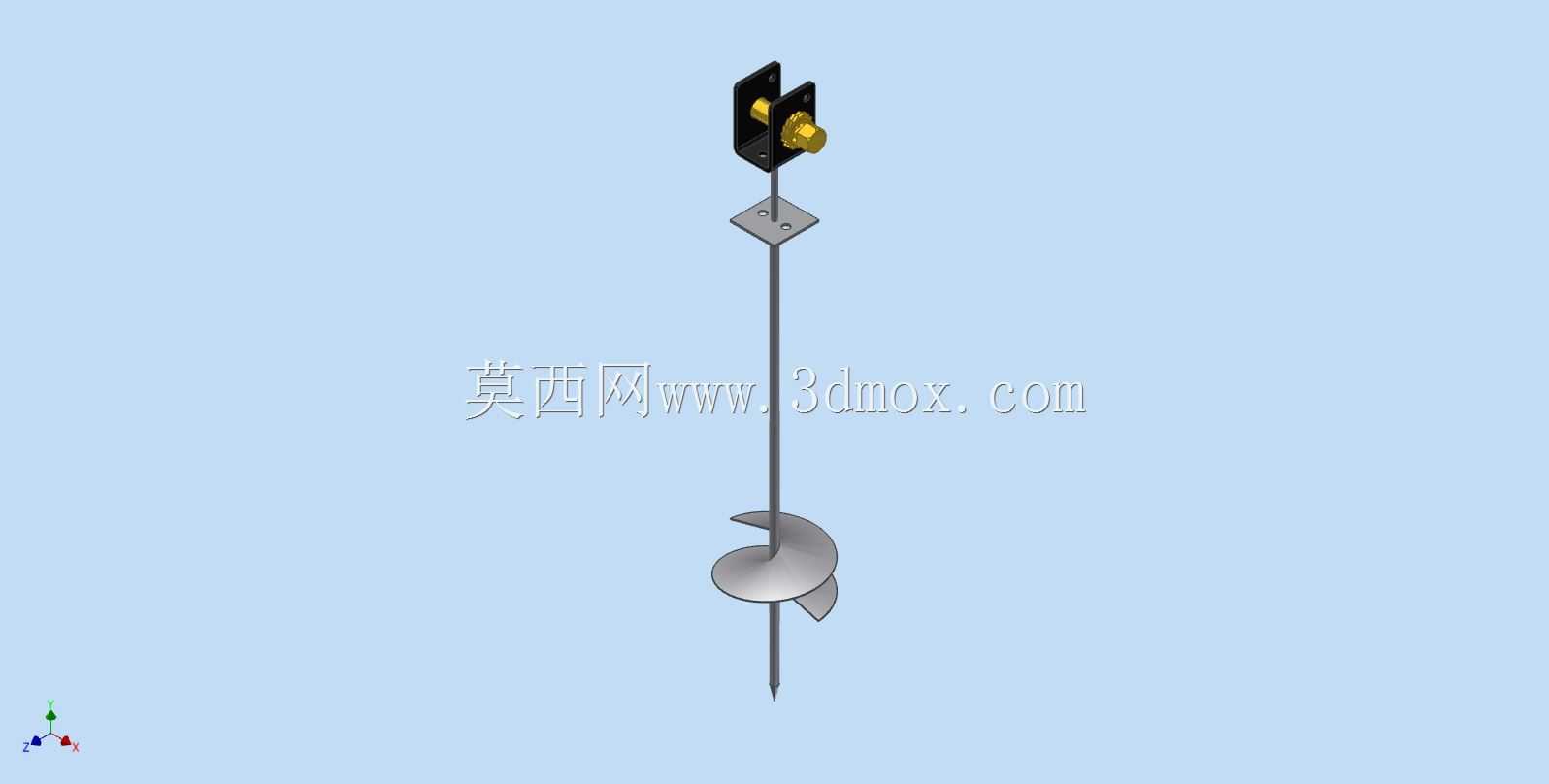

　　传动杆的长度可根据实际钻孔深度需求做分段拼接，单段杆的连接位置采用插销加端面齿的咬合结构，既保证扭矩传递的可靠性，也能快速完成拆装调整，适配不同深度的钻孔需求。底部的定位基座是一块方形金属平板，中心开有供传动杆穿过的导向孔，平板上预留了两个地钉固定孔，作业前可通过短地钉将基座固定在地面标记的钻孔点位上，传动杆穿过导向孔作业时，导向孔可限制杆身的径向偏移，保证钻孔的垂直度，尤其在土质较硬或者有碎石夹杂的表层土作业时，能避免钻头跑偏导致的孔位偏移问题。下端的螺旋钻头采用单螺旋叶片加尖端定位刺的结构，尖端定位刺长度约5公分，接触地面时首先刺入土层固定钻头中心位置，避免开钻瞬间钻头滑移，螺旋叶片的螺距经过适配调整，针对庭院常见的种植土、这类螺旋钻孔装置主要面向庭院绿化、小型户外搭建场景的浅孔钻孔作业，区别于工程级大型地钻，整体结构做了轻量化适配，单人即可完成操作与移位，不需要配套重型动力机组的挂载结构。从结构组成来看，整套装置分为顶部动力挂载位、加长传动杆、螺旋钻头、底部定位基座四个核心部分，顶部的挂载位预留了标准动力接口，可适配常见的手持动力输出头，接口处做了扁位防转设计，避免大扭矩输出时出现连接打滑的问题，挂载位两侧设置了操作扶手安装位，作业时操作人员可通过扶手施加下压力，同时控制钻孔的垂直精度。加长传动杆采用空心圆管结构，在保证传动扭矩强度的前提下尽可能降低整体重量，杆身做了同轴度校验，高速转动时不会出现明显的径向跳动，避免钻孔偏斜，

　　回填土工况，叶片升角设置在22度左右，既能保证钻下的土屑能顺着叶片螺旋面顺利排出孔外，也不会因为螺距过大导致下钻阻力陡增，叶片边缘做了淬火硬化处理，应对浅层土中夹杂的小碎石、植物根系时，不会轻易出现卷刃变形的问题，叶片末端设置了小尺寸的侧切刃，可切断钻孔过程中遇到的细小草根，避免根系缠绕钻杆导致卡钻。从安装边界来看，整套装置收拢后的长度可控制在1.2米以内，顶部动力挂载位的外接尺寸适配市面主流的手持动力头，不需要额外定制转接件，定位基座的方形板面尺寸为120mm*120mm，固定时不需要大面积清理作业面，仅需在点位处平整出略大于基座的区域即可完成固定。实际作业过程中，先将定位基座固定在预设孔位，穿入传动杆与钻头，连接顶部动力单元后，

　　先低速转动让钻头尖端刺入土层定位，再逐步提升转速，通过扶手缓慢施加下压力，土屑会顺着螺旋叶片持续排出孔口，当钻到预设深度后，保持钻杆转动状态缓慢上提，即可带出孔内残留的松土，完成单孔作业。这类装置的应用场景覆盖了庭院植树挖坑、户外篱笆桩安装孔、小型遮阳棚地桩孔、庭院灯预埋孔等多种家用浅孔作业需求，相比手动挖坑的作业方式，作业效率可提升5倍以上，同时能保证孔壁规整、孔位垂直，避免手动挖坑出现的孔型不规则导致的地桩安装松动问题。设计过程中针对家用场景的使用特性，所有外露的连接位置都做了圆角处理，没有尖锐的突出棱角，避免搬运、操作过程中出现磕碰划伤，传动杆与钻头的连接位置设置了防脱卡扣，即便作业过程中出现反转扭矩，

　　钻头也不会从杆端脱落造成安全隐患。整体结构没有复杂的液压、电控组件，日常维护仅需在传动连接位置定期涂抹润滑脂，清理螺旋叶片上附着的泥土即可，不需要专业的维保技能，适配普通家庭用户的使用能力。针对不同的土质工况，钻头部分可做快速更换，针对含沙量较高的沙质土，可更换叶片间距更宽的钻头，避免沙土粘附在叶片间隙导致排屑不畅，针对较硬的黏质土，可更换带侧切齿的钻头，提升破土能力，整套装置的接口做了统一规格设计，不同功能的钻头都可通用同一套传动杆与定位基座，降低用户的配套成本。作业时的操作边界也做了适配设计，扶手的安装高度可根据操作人员的身高做上下调整，调整区间覆盖1.5米到1.8米的身高适配范围，操作时不需要长期弯腰作业，降低长时间操作的疲劳感，动力传递过程中，传动杆的转动阻尼经过优化，即便动力头输出转速较高，杆身也不会出现明显的震感传递到扶手位置，提升操作的稳定性。
