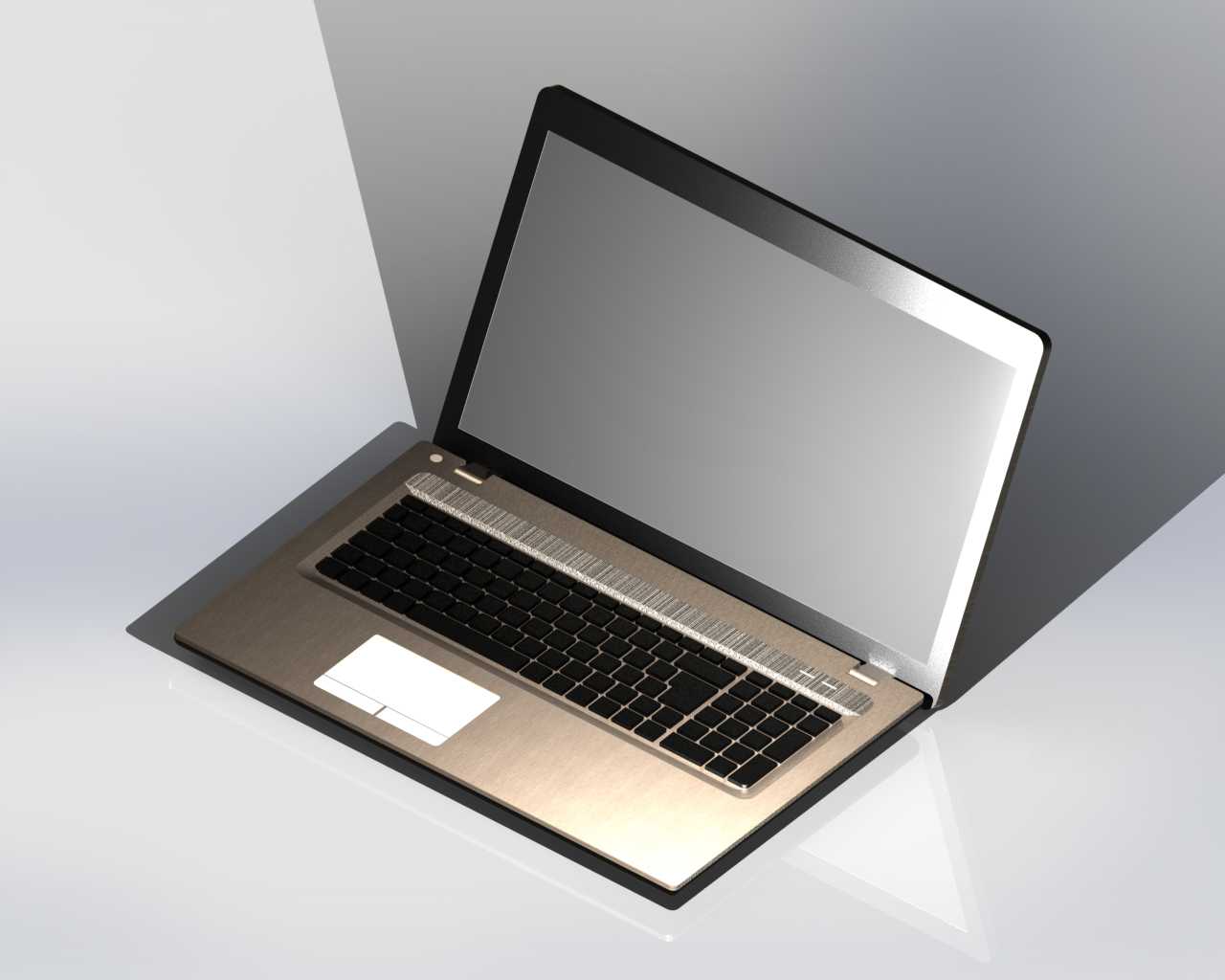

惠普ProBook4730s商用笔记本整机结构建模

本次建模还原的是17英寸级商用定位的笔记本整机结构，这类设备主要面向固定办公场景下的商务用户、设计从业者，兼顾日常办公运算、轻度图形处理与多任务并行需求，区别于消费级娱乐本，其结构设计更侧重机身刚性、接口扩展性与长期使用的维护便利性。从整机结构来看，机身采用大尺寸屏幕与全尺寸键盘布局，屏幕开合角度覆盖常规使用的0到135度区间，转轴处采用阻尼结构设计，可在任意开合角度保持稳定支撑，避免日常使用中出现屏幕晃动、自行闭合的问题。A面采用金属质感的磨砂表面处理，既提升机身抗刮耐磨性能，也能减少日常使用中指纹残留，边缘做圆弧过渡处理，避免直角棱边在搬运、开合过程中造成磕碰损伤。C面集成全尺寸键盘与独立数字小键盘区域，按键采用标准键距设计，键程控制在1.8mm左右，匹配长时间文字输入的按压反馈需求，掌托区域宽度充足，可在打字时为手腕提供稳定支撑，减少长期使用的疲劳感。触控板位于掌托居中偏左位置，对应常规右手操作的使用习惯，触控板下方设置独立左右按键，按键反馈清晰，避免误触问题。机身接口分布在左右两侧与后侧，左侧预留USB接口、音频接口与散热出风口，右侧布置光驱位、额外USB接口与安全锁孔，后侧设置电源接口、视频输出接口与网线接口，这种接口布局可避免外接线缆在鼠标操作区域形成干扰，同时后侧接口可将电源线、视频线等长期连接的线缆引导至机身后方，保持桌面操作区域整洁。散热系统采用侧出风设计，散热鳍片位于机身左侧内部，通过热管将处理器、显卡核心的热量传导至鳍片，再由涡轮风扇将热量排出机身，建模过程中还原了散热风道的内部走向，可用于后续散热仿真分析的基础模型参考。机身底部设置可拆卸的维护盖板，拧下固定螺丝即可打开盖板，对内存、硬盘、无线网卡等可升级部件进行更换，无需完全拆解整机，匹配商用设备长期使用的硬件升级需求，降低后期维护成本。屏幕部分采用17.3英寸宽屏面板，屏幕边框宽度控制在合理区间，顶部边框集成摄像头与麦克风阵列，满足视频会议、线上沟通的使用需求，屏幕B面边缘设置缓冲胶垫，在屏幕闭合时可起到缓冲作用，避免屏幕与键盘直接接触造成刮擦。整机装配逻辑采用卡扣与螺丝结合的固定方式，机身主壳体通过多颗螺丝固定，边缘配合塑料卡扣实现紧密贴合，既保证机身结构刚性，也能减少缝隙进灰问题。建模过程中严格还原了各部件的装配间隙，按键与键盘面的间隙、屏幕与边框的间隙、接口与壳体的间隙均控制在消费电子行业常规公差范围内，可用于结构验证、装配干涉检查等工作。从安装边界来看，整机闭合状态下厚度约3cm左右，机身宽度约41cm，深度约27cm，放置在常规办公桌面上不会占用过多空间，屏幕打开后屏幕顶端高度约38cm，匹配常规坐姿下的视线高度，无需额外垫高即可获得舒适的观看角度。机身底部设置四个橡胶防滑脚垫，可增大与桌面的摩擦力，避免打字时机身出现滑动，同时脚垫将机身垫高5mm左右，为底部进风口预留足够的进风空间，保证散热系统的进风量充足。这类大尺寸商用笔记本的结构设计，需要在性能释放、机身重量、结构强度三者之间找到平衡，建模过程中对壳体壁厚、加强筋位置都做了对应还原，机身内部的加强筋分布在主板固定位、转轴固定位等受力集中区域，可提升整机抗扭、抗挤压性能，避免日常搬运过程中出现壳体变形、主板损坏的问题。键盘下方设置金属支撑背板，既可以避免按键按压时出现壳体凹陷，也能对下方的主板起到一定的防护作用，减少液体泼溅时直接接触主板的风险。
