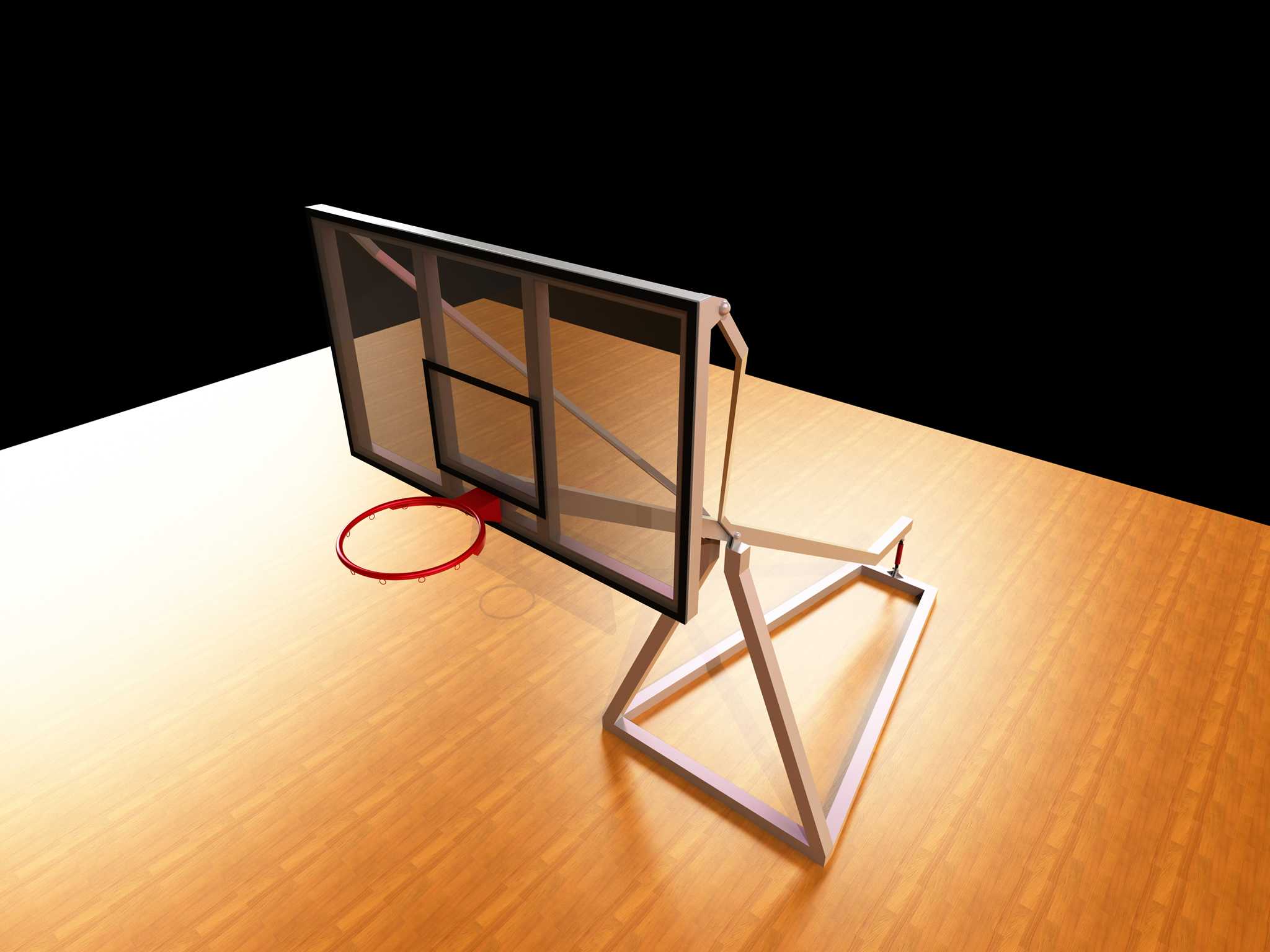

可移动休闲篮球架结构三维设计

　　这款可移动篮球架的结构设计，首先要考虑户外公共运动场地、社区休闲区、校园临时活动场这类非固定安装场景的使用需求，区别于专业赛事用的预埋式固定篮球架，这类休闲款篮球架不需要做地面硬化预埋，依靠底部配重架的自重就能维持结构稳定性，适配临时搭建、可灵活调整场地布局的使用场景。从结构组成来看，整体分为篮板支撑框架、篮筐安装位、三角稳定支架、底部配重底座四个核心部分，篮板采用边框加强的透明面板设计，边框做了斜向加强筋布置，避免篮球长期冲击造成的边框变形，篮板后侧的支撑臂采用三角受力结构，将篮板受到的冲击力直接传导至底部底座，减少悬臂结构带来的应力集中问题。篮筐安装位预留了标准篮筐的安装孔位，安装面与篮板正面保持标准垂直距离，

　　符合日常休闲投篮的使用尺寸要求，篮筐下方的篮圈固定座做了加厚处理，能够承受扣篮、挂筐带来的瞬时冲击力，避免连接部位断裂。三角稳定支架的斜撑角度经过受力测算，在保证篮板达到标准安装高度的前提下，尽可能缩小支架的侧向占用空间，支架杆件采用矩形截面型材，相比圆管具备更好的抗侧向弯折能力，杆件连接节点采用焊接加角撑的加强结构，避免长期使用后节点松动。底部配重底座为三角形平面框架结构，框架内部可以放置配重块或者注水注沙配重，底座的三个支撑端点做了防滑脚垫安装位，放置在塑胶场地、木质地板、水泥地面都能保持足够的摩擦力，避免篮球架受冲击后发生滑移。设计过程中首先确定了篮板的安装高度基准，以日常休闲使用的通用高度为基准，

　　反向推导支撑臂的长度与斜撑角度，同时控制整体结构的重心落在底部配重底座的三角形投影范围内，保证即使受到侧向的撞击，整体结构也不会发生倾覆。安装边界方面，这款篮球架不需要破坏地面结构，只需要将底座调平后添加足够配重即可投入使用，整体侧向占地宽度控制在合理范围内，不会占用过多的场地侧边空间，篮板后侧的支架延伸长度也经过优化，避免支架突出过多影响场地周边的人员通行。结构细节上，所有型材的连接部位都做了圆角过渡处理，避免尖锐棱角造成运动磕碰损伤，篮板边框的包边采用软质防护结构的安装预留位，能够降低球员碰撞篮板边框时的受伤风险。不同于专业竞技类篮球架的厚重结构，这款休闲款篮球架在保证结构强度满足日常使用的前提下，尽可能简化了杆件数量，

　　整体拆装便捷，不需要大型吊装设备就能完成组装与移位，适配社区、企业园区、学校操场这类需要灵活调整运动设施布局的场景，日常维护只需要定期检查连接螺栓的紧固状态、配重块的固定情况即可，不需要复杂的维保工序。受力传导路径设计上，篮板承受的篮球冲击力首先通过篮板边框传导至后侧的两个主支撑臂，再通过斜向撑杆分散传导至底部配重底座的三个支撑点，最终将载荷传递至地面，整个受力路径没有多余的传力环节，每个杆件的受力方向都与型材的强轴方向一致，最大化发挥型材的结构强度，减少不必要的材料浪费。在尺寸匹配上，篮板的尺寸符合休闲篮球架的通用规格，篮筐的安装高度满足日常投篮练习、休闲比赛的使用要求，底部底座的尺寸经过反复校核，在保证配重放置空间足够的前提下，缩小底座的突出长度，避免球员救球时被底座绊倒。
